W trybie MZERO trzymasz końcówkę nad podejrzanym złączem tak długo, jak chcesz, i przyrząd sygnalizuje dalej. Czułość 1 g/rok w spoczynku. Przeczytaj instrukcję przed pierwszym użyciem i zachowaj ją na czas eksploatacji przyrządu.
DR58EU z czujnikiem RHD1 i wymienną końcówką filtrującą.
Masz do wyboru dwa tryby zerowania. W trybie automatycznym (AZERO) przyrząd co dwie sekundy ustawia nowy punkt odniesienia, więc reaguje na zbliżanie końcówki do nieszczelności. W trybie ręcznym (MZERO) trzymasz końcówkę nad podejrzanym złączem tak długo, jak potrzebujesz, i przyrząd sygnalizuje przez cały ten czas.
Wykrywa czynniki HFC, HCFC, CFC, HFO, mieszaniny oraz gaz śladowy złożony w 95 % z azotu i w 5 % z wodoru. Czułość maksymalna to 1 g/rok w spoczynku - około dwudziestokrotnie więcej niż daje próba wodą z mydłem.
Czerwona dioda na końcówce mruga tym szybciej, im wyższe stężenie, więc przy szukaniu nie musisz patrzeć na wyświetlacz. Duże słupki na podświetlanym wyświetlaczu widać w ostrym słońcu i w półmroku. Wartość liczbowa daje dodatkową cyfrę rozdzielczości.
Akumulator litowo-jonowy daje ponad 18 godzin ciągłej pracy i ładuje się przez USB-C. Wymienne końcówki filtrujące zatrzymują wodę i pył, a obudowa ma stopień ochrony IP54.
Spis treści
Bezpieczeństwo
Zawartość opakowania
Montaż czujnika i pierwsze uruchomienie
Obsługa i szukanie nieszczelności
Funkcje dodatkowe
Konserwacja i wymiana czujnika
Rozwiązywanie problemów
Dane techniczne
Gwarancja i serwis
Zgodność i certyfikaty
1. Bezpieczeństwo
!
Ostrzeżenie
Nie używaj DR58 w atmosferze gazów palnych ani z czynnikami klasy A3, takimi jak R-290 (propan) czy R-600a (izobutan). DR58 nie ma certyfikatu ATEX. Do czynników A3 i do stref zagrożonych wybuchem przeznaczony jest DRX3.
!
Ostrzeżenie
Wdychanie dużych stężeń par czynnika chłodniczego odcina dopływ tlenu do mózgu i może spowodować ciężki uszczerbek na zdrowiu albo śmierć. Pracuj wyłącznie w pomieszczeniach dobrze wentylowanych - co najmniej cztery wymiany powietrza na godzinę.
!
Uwaga
Nie zasłaniaj otworu wylotowego. Zakryty wylot zatrzymuje przepływ powietrza przez czujnik i przyrząd przestaje działać poprawnie.
Przyrząd jest przeznaczony dla techników z uprawnieniami do bezpiecznej obsługi, przenoszenia i transportu czynników chłodniczych. Zanim zaczniesz, sprawdź kartę charakterystyki (SDS) czynnika, z którym pracujesz, oraz obowiązujące przepisy krajowe.
Zasady pracy
pracuj w środkach ochrony indywidualnej - rękawice i okulary ochronne;
nie wdychaj par czynnika ani oleju;
węże i osprzęt obsługuj ostrożnie - czynnik jest pod wysokim ciśnieniem i powoduje odmrożenia;
nie pracuj w atmosferze wybuchowej ani w jej pobliżu;
szukanie nieszczelności prowadź zgodnie z przyjętą praktyką, żeby potwierdzić, że w miejscu pracy nie ma ulatniającego się czynnika - bywa toksyczny albo palny;
zasilacz i przedłużacze utrzymuj w dobrym stanie, żeby wykluczyć porażenie i iskrzenie.
Czynniki A2L
Przy pracy z czynnikami A2L, takimi jak R-32, R-1234yf czy R-1234ze, obowiązują dodatkowe zasady: znajomość lokalnych przepisów BHP, plan ewakuacji i ochrony przeciwpożarowej, wyznaczona i nadzorowana tymczasowa strefa zagrożenia o promieniu 3 m z wyłączonymi źródłami zapłonu, monitorowanie powietrza w tej strefie oraz wentylacja o wydajności co najmniej pięciu wymian powietrza na godzinę. Czynników palnych nie wolno mieszać z powietrzem.
2. Zawartość opakowania
wykrywacz nieszczelności DR58 z podgrzewaną diodą;
czujnik z podgrzewaną diodą RHD1;
walizka formowana ABM2;
ładowarka sieciowa z przewodem USB-C RCA3;
5 końcówek filtrujących z uszczelkami RFT6;
instrukcja obsługi.
3. Montaż czujnika i pierwsze uruchomienie

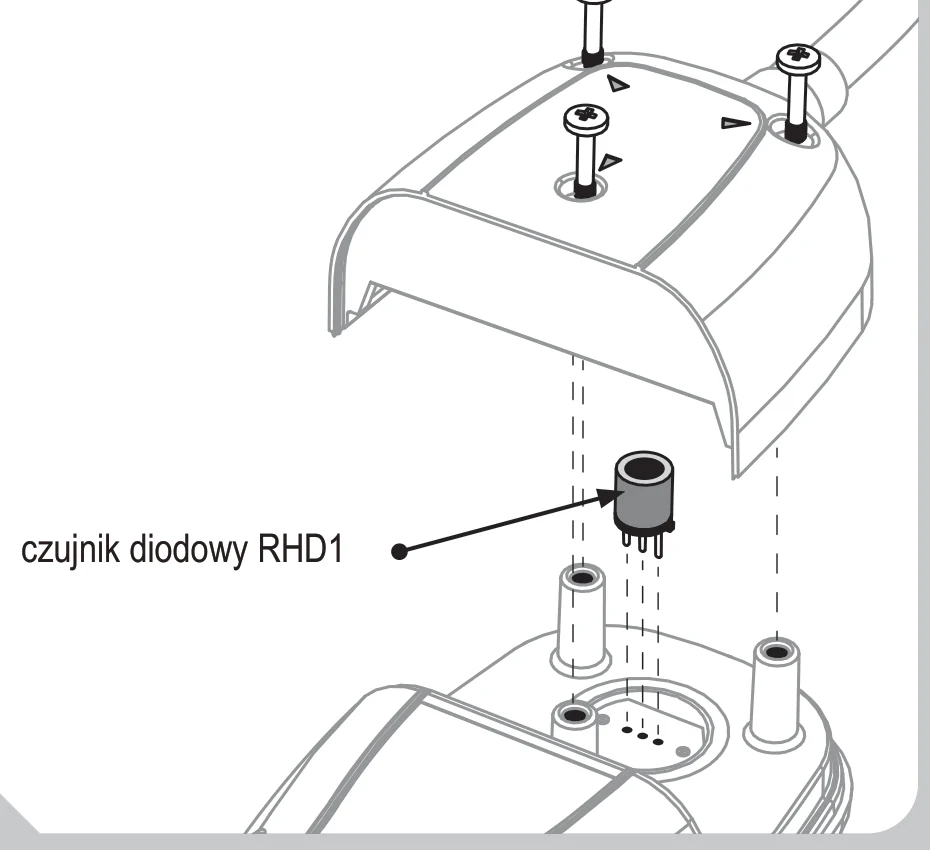

Montaż czujnika RHD1
Wyłącz przyrząd
Czujnika nie montuje się i nie wyjmuje przy włączonym zasilaniu.
Odkręć trzy wkręty pokrywy czujnika
Pokrywa siedzi na tylnej części obudowy.
Zdejmij pokrywę
Ściągnij ją prosto z korpusu, bez podważania.
Wyjmij zużyty czujnik
Tylko przy wymianie. Wyciągnij go z gniazda styków.
Wciśnij nowy czujnik RHD1
Wsuń styki w otwory gniazda. Orientacja styków nie ma znaczenia.
Załóż pokrywę i skręć trzema wkrętami
Dokręć równomiernie, bez nadmiernej siły.
Wyzeruj licznik godzin czujnika
Tylko po założeniu nowego czujnika. Przytrzymaj razem przycisk zasilania i SENSITIVITY przez 5 sekund, a potem przytrzymaj ZERO, żeby potwierdzić, albo przycisk zasilania, żeby anulować.
Licznik godzin zeruj wyłącznie po założeniu nowego czujnika. Jeśli zakładasz z powrotem ten sam RHD1, zostaw licznik w spokoju - inaczej stracisz informację o zużyciu.
Pierwsze uruchomienie
Zamontuj czujnik
Według punktu 3.
Wyjdź w miejsce wolne od czynnika
Kalibracja startowa mierzy tło. Jeśli w powietrzu jest czynnik, przyrząd przyjmie zawyżone zero.
Przytrzymaj przycisk zasilania
Trzymaj, aż DR58 się włączy.
Poczekaj na koniec rozgrzewania
W czasie kalibracji wyświetlacz pokazuje też sumę przepracowanych godzin czujnika.
Zacznij szukać nieszczelności
Prowadź końcówkę powoli, około 7,6 cm/s, możliwie blisko rury albo złącza.
Szukaj do momentu wskazania
Czerwona dioda na końcówce mruga, odzywa się sygnał dźwiękowy, a wyświetlacz pokazuje względne stężenie.
Potwierdź miejsce nieszczelności
Odsuń końcówkę na kilka sekund, żeby przewietrzyć czujnik, i wróć w to samo miejsce. Szukaj najwyższej wartości - tam jest wyciek.
Jeśli zaraz po włączeniu przyrząd alarmuje i sam się wyłącza, nie widzi czujnika: albo nie ma go w gnieździe, albo jest uszkodzony. Sprawdź osadzenie RHD1, a gdy to nie pomoże, załóż nowy czujnik.
4. Obsługa i szukanie nieszczelności

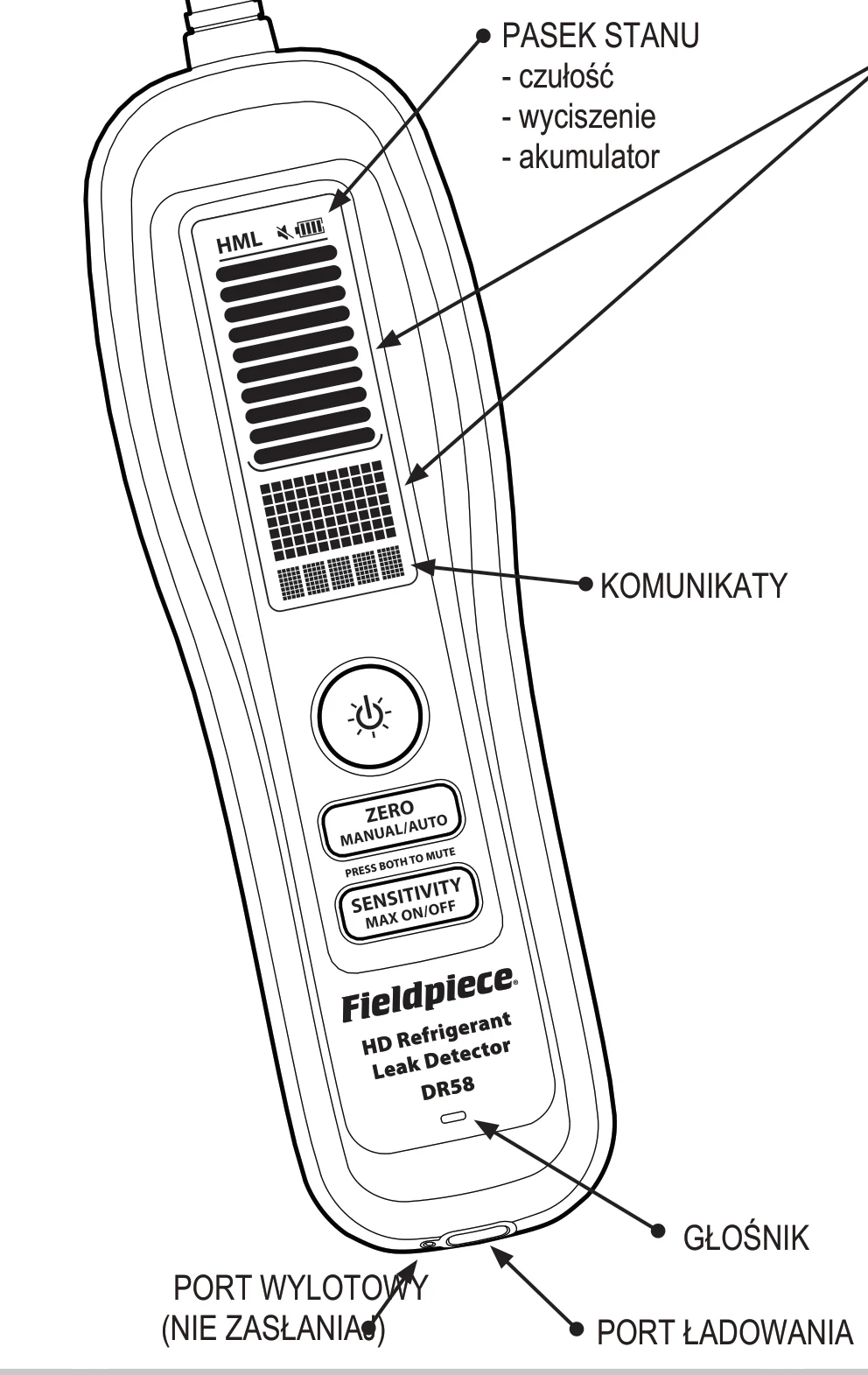

Rys. 2. Elementy przyrządu (rysunek producenta; napisy jak na obudowie).
HMLwskaźnik poziomu czułości
ZERO MANUAL/AUTOzerowanie; przytrzymaj: tryb MZERO/AZERO
SENSITIVITY MAX ON/OFFczułość; przytrzymaj: tryb maksimum
otwór wylotowynie zasłaniaj, inaczej przyrząd nie działa
Zasilanie i podświetlenie
Przytrzymaj przycisk zasilania dłużej niż sekundę, żeby włączyć albo wyłączyć przyrząd. Krótkim naciśnięciem tego samego przycisku przełączasz niebieskie podświetlenie wyświetlacza.
Wskazanie liczbowe i wykres słupkowy
Liczba na wyświetlaczu to względne stężenie czynnika w zakresie od 0 do 99 jednostek. Wykres słupkowy pokazuje ten sam pomiar w krokach po 10 jednostek, żeby dało się go śledzić kątem oka. Im wyższa liczba, tym większe stężenie i tym bliżej jesteś miejsca nieszczelności.
Czerwona dioda na końcówce
W większości sytuacji łatwiej śledzić diodę niż wyświetlacz. Częstotliwość mrugania rośnie razem ze stężeniem, więc dużą część nieszczelności znajdziesz, nie patrząc na ekran ani razu.

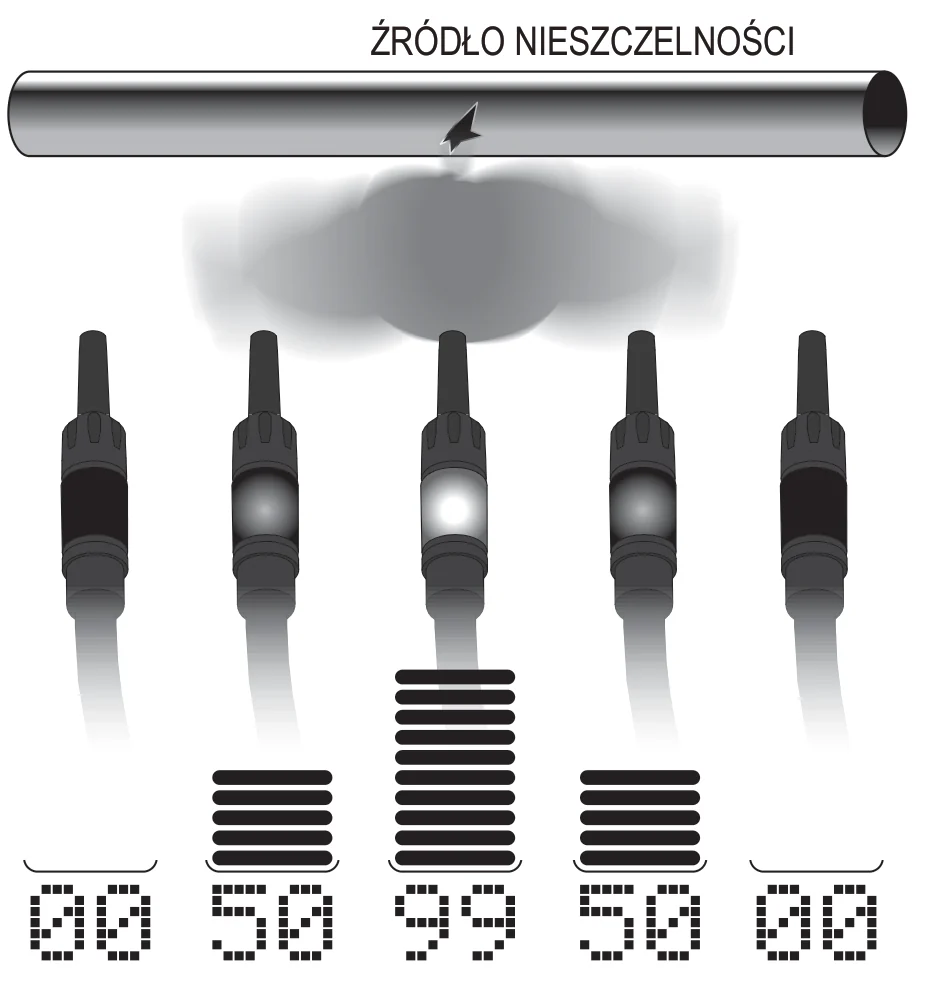

Rys. 3. Wskazanie rośnie do 99 nad źródłem nieszczelności i spada po obu stronach (rysunek producenta).
Poziomy czułości H, M i L
Po włączeniu DR58 pracuje na czułości wysokiej (H) i to jest ustawienie na większość sytuacji. Kiedy nieszczelności nie da się wskazać dokładnie, bo przyrząd reaguje wszędzie albo czujnik jest nasycony, naciskaj SENSITIVITY, żeby przejść na poziom średni (M) albo niski (L).
Zasada jest odwrotna, niż podpowiada intuicja: im wyższe stężenie czynnika w powietrzu, tym niższą czułość ustawiasz. Na czułości wysokiej w skażonym pomieszczeniu dostaniesz same fałszywe wskazania i nie zlokalizujesz źródła.
Sama czułość jest na wszystkich trzech poziomach taka sama: deklarowany zakres wykrywania, około 1 g/rok w spoczynku, obowiązuje na L, M i H. Poziom zmienia tylko to, jak mocno nieszczelność jest sygnalizowana na wyświetlaczu: na niższym zapali się mniej słupków, ale przyrząd wykryje tę samą nieszczelność.
Wyciszenie
Naciśnij jednocześnie ZERO i SENSITIVITY, żeby wyłączyć albo włączyć głośnik. Stan wyciszenia widać na pasku stanu.
5. Funkcje dodatkowe
Zerowanie automatyczne (AZERO)
Po włączeniu DR58 pracuje w trybie zerowania automatycznego. Przyrząd ustawia nowy punkt odniesienia co dwie sekundy, co sygnalizuje podwójnym mrugnięciem napisu AZERO. Zbliżanie końcówki do miejsca nieszczelności daje wzrost względnego stężenia i uruchamia alarm; zatrzymanie się nad nieszczelnością albo oddalenie od niej nie wywoła reakcji.
Zerowanie ręczne (MZERO)
Przytrzymaj MANUAL/AUTO dłużej niż sekundę, żeby przejść w tryb ręczny. Przy widocznym napisie MZERO przyrząd nie zeruje się sam - sygnalizuje dalej i pokazuje względną wielkość nieszczelności także wtedy, gdy stoisz w miejscu. To lepszy tryb do dokładnego wskazania miejsca, które już masz zgrubnie zlokalizowane.
Zerowanie na żądanie
Naciśnij ZERO, żeby ustawić aktualnie mierzone stężenie jako zero. Potwierdzeniem jest podwójne mrugnięcie napisu AZERO albo MZERO.
Tryb maksimum
Przytrzymaj MAX ON/OFF dłużej niż sekundę, żeby włączyć albo wyłączyć zapamiętywanie maksimum. Przy włączonym trybie przyrząd zapisuje największą wykrytą wartość. Zapisane maksimum kasuje się przy zmianie poziomu czułości albo po ręcznym wyzerowaniu.
Test sprawności
Sprawdź butlą z czynnikiem i kapturkiem, czy DR58 wykrywa poprawnie. To pierwsza rzecz do zrobienia, kiedy podejrzewasz zużyty czujnik.
Szczelnie zakręć kapturek na porcie butli z czynnikiem.
Otwórz na moment zawór, żeby czynnik pokrył wnętrze kapturka, i zamknij zawór.
Ustaw DR58 na czułość wysoką (H), zdejmij kapturek i przeprowadź nad nim końcówkę.
Odczytaj wskazanie: sprawny przyrząd pokaże okolice 99 i pełny wykres słupkowy. Jeśli nie - wymień końcówkę filtrującą, a gdy to nie pomoże, czujnik.

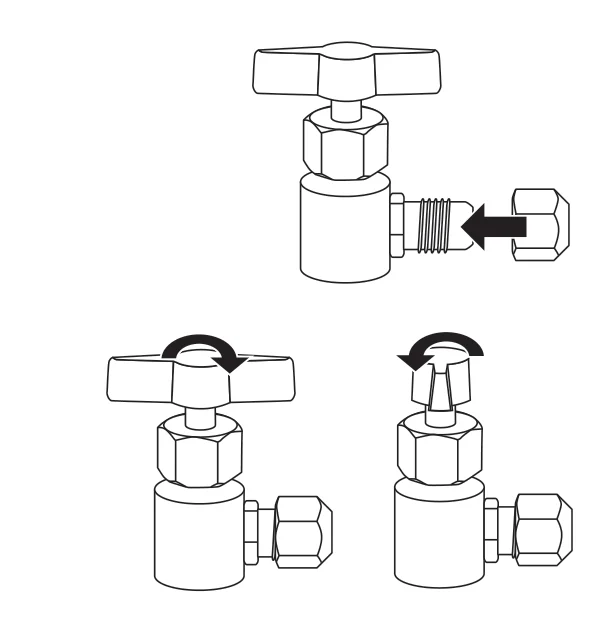

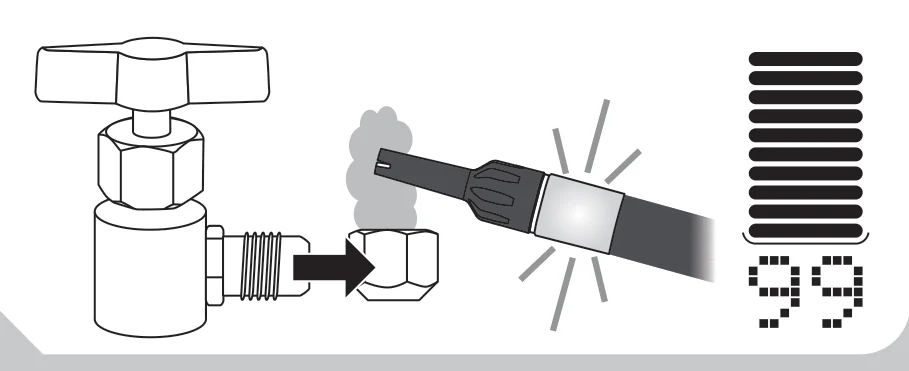

Rys. 4. Kroki 1 i 2: zakręć kapturek, otwórz i zamknij zawór.Rys. 5. Krok 3: końcówka nad kapturkiem, sprawny przyrząd pokazuje około 99.
6. Konserwacja i wymiana czujnika
Czyszczenie
Obudowę przetrzyj wilgotną szmatką. Nie używaj detergentów ani rozpuszczalników.
Ładowanie akumulatora
Akumulator ładuj przewodem USB-C, w miarę potrzeby. Poza ładowarką sieciową z zestawu wystarczy większość zwykłych portów USB. Akumulator litowo-jonowy jest zamontowany na stałe - nie wymienisz go w terenie. Żeby przedłużyć jego żywotność, ograniczaj czas, w którym pozostaje naładowany do 100 % albo rozładowany do zera.
Wymiana czujnika RHD1
W zależności od tego, jak intensywnie czujnik był wystawiany na czynnik, RHD1 wymienia się po około 300 godzinach pracy. Sumę przepracowanych godzin przyrząd pokazuje przy każdym rozgrzewaniu po włączeniu. Sprawdź ją, zanim uznasz instalację za szczelną.
Procedura wymiany jest ta sama co montażu w punkcie 3. Po założeniu nowego czujnika wyzeruj licznik godzin: przytrzymaj razem przycisk zasilania i SENSITIVITY przez 5 sekund, a potem przytrzymaj ZERO, żeby potwierdzić.
Wymiana końcówki filtrującej

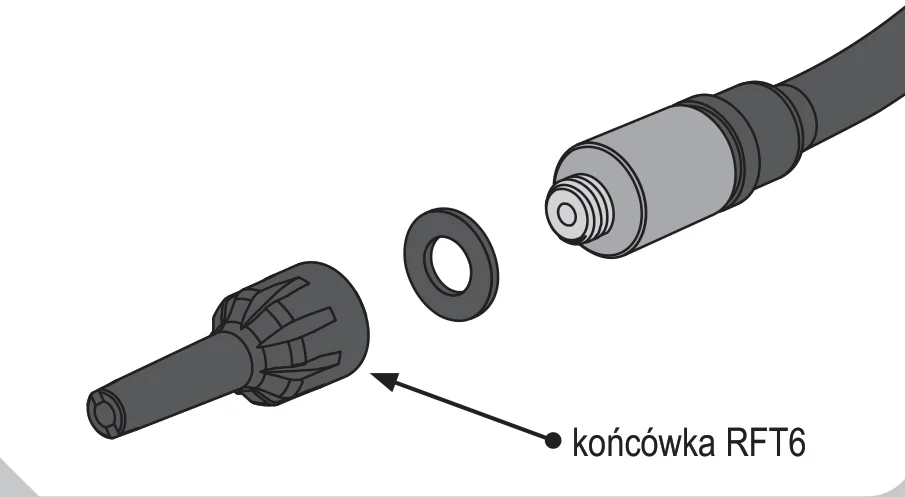

Rys. 6. Końcówka filtrująca RFT6 z uszczelką: odkręć, załóż nową (rysunek producenta).
Filtr hydrofobowy jest wbudowany w wymienną końcówkę i wymienia się go okresowo - od niego zależy trwałość czujnika i czułość przyrządu. W zestawie jest pięć końcówek RFT6. Odkręć zużytą końcówkę i wkręć nową.
i
Wskazówka
Gdy czułość spada, najpierw wymień końcówkę filtrującą, a dopiero potem czujnik. Zatkany albo zawilgocony filtr obniża czułość, nie dając o sobie znać na wyświetlaczu.
7. Rozwiązywanie problemów
Objaw
Co zrobić
Ciągłe fałszywe wskazania w pomieszczeniu
Stężenie czynnika w powietrzu jest wysokie. Zejdź na M albo L. Im więcej czynnika w tle, tym niższy poziom.
Przyrząd piszczy bez przerwy przy zerowaniu automatycznym
Zostań w trybie AZERO i odsuń końcówkę od źródła na kilka sekund. Jeśli chcesz utrzymać wskazanie nad znalezionym miejscem, przejdź w tryb ręczny MZERO.
Wykrywacz nie znajduje nieszczelności, które kiedyś znajdował
Sprawdź licznik godzin czujnika. Po około 300 godzinach pracy RHD1 idzie do wymiany. Wcześniej wymień końcówkę filtrującą RFT6 - zatkany filtr obniża czułość, zanim cokolwiek pojawi się na wyświetlaczu.
Czułość spada, choć czujnik jest nowy
Zawilgocona albo zabrudzona końcówka filtrująca. Odkręć końcówkę i załóż nową z kompletu RFT6.
Przyrząd wyłącza się w trakcie pracy
Automatyczne wyłączanie zadziałało po 10 minutach bez wskazania i bez naciśnięcia przycisku. Włącz ponownie.
Nie działa poprawnie mimo sprawnego czujnika
Sprawdź, czy nie jest zasłonięty otwór wylotowy. Zakryty wylot uniemożliwia przepływ przez czujnik.
8. Dane techniczne
Dane techniczne · DR58EU
Typ czujnika
podgrzewana dioda, wymienny (RHD1)
Trwałość czujnika
typowo 300 h
Poziomy czułości
wysoki (H), średni (M), niski (L) - przełączane
Czułość maksymalna
1 g/rok w spoczynku; 3 g/rok w ruchu
Sygnalizacja wykrycia
czerwona dioda na końcówce, wykres słupkowy, wartość liczbowa, sygnał dźwiękowy
Czynniki
HFC, HCFC, CFC, HFO, gaz śladowy H₂/N₂ i mieszaniny
Czas reakcji
typowo poniżej 1 s
Czas powrotu
typowo poniżej 10 s
Zasilanie
akumulator litowo-jonowy 3,7 V (nominalnie), 2550 mAh, niewymienny
Czas ładowania
typowo 6 h ładowarką z zestawu
Czas pracy
typowo 18 h przy wyłączonym podświetleniu
Automatyczne wyłączanie
10 min bez wykrycia i bez naciśnięcia przycisku
Środowisko pracy
0 °C do 40 °C przy wilgotności poniżej 75 % RH (bez kondensacji)
Temperatura przechowywania
−20 °C do 60 °C przy wilgotności poniżej 80 % RH
Masa
400 g
Odporność na wodę
konstrukcja zgodna z IP54
Gaz śladowy: mieszanina 95 % azotu i 5 % wodoru. Patenty: www.fieldpiece.com/patents. Specyfikacja może ulec zmianie bez powiadomienia.
9. Gwarancja i serwis
Wykrywacz objęty jest gwarancją na wady materiałowe i wykonawcze przez dwa lata od daty zakupu u autoryzowanego dystrybutora Fieldpiece. Fieldpiece wymieni lub naprawi wadliwy egzemplarz, według własnego wyboru, po potwierdzeniu wady.
Gwarancja nie obejmuje uszkodzeń powstałych wskutek nadużycia, zaniedbania, wypadku, nieautoryzowanej naprawy, przeróbki ani użytkowania niezgodnego z przeznaczeniem.
Wszelkie gwarancje domniemane wynikające ze sprzedaży produktu Fieldpiece, w tym domniemane gwarancje przydatności handlowej i przydatności do określonego celu, są ograniczone jak powyżej. Fieldpiece nie odpowiada za utratę możliwości korzystania z przyrządu ani za inne szkody uboczne lub następcze, koszty i straty ekonomiczne, ani za roszczenia z tego tytułu. Przepisy lokalne i krajowe mogą się różnić - powyższe ograniczenia lub wyłączenia mogą cię nie dotyczyć.
Serwis w Polsce
Zgłoszenia gwarancyjne i serwisowe prowadzi dystrybutor: 4REF sp. z o.o., Andersa 38, 15-113 Białystok, ue.fer4@kob , 58 00 888 58 84+ . Przed wysyłką skontaktuj się z nami, żeby ustalić tryb naprawy. Poza Polską gwarancję prowadzi lokalny dystrybutor Fieldpiece.
10. Zgodność i certyfikaty
Norma wykrywania nieszczelności
EN 14624
Oznaczenia
CE · RCM (Regulatory Compliance Mark) · UKCA · WEEE (zużyty sprzęt elektryczny i elektroniczny) · RoHS (ograniczenie substancji niebezpiecznych)
DR58 nie ma certyfikatu ATEX i nie jest przeznaczony do pracy w strefach zagrożonych wybuchem ani z czynnikami klasy A3. Do takich zastosowań służy DRX3 z certyfikatem ATEX na strefę 2.
Sprzęt oznaczony symbolem WEEE nie może być wyrzucany z odpadami komunalnymi. Przekaż go do punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego. Wbudowany akumulator litowo-jonowy jest zamontowany na stałe - nie wyjmuj go samodzielnie, oddaj przyrząd w całości.
