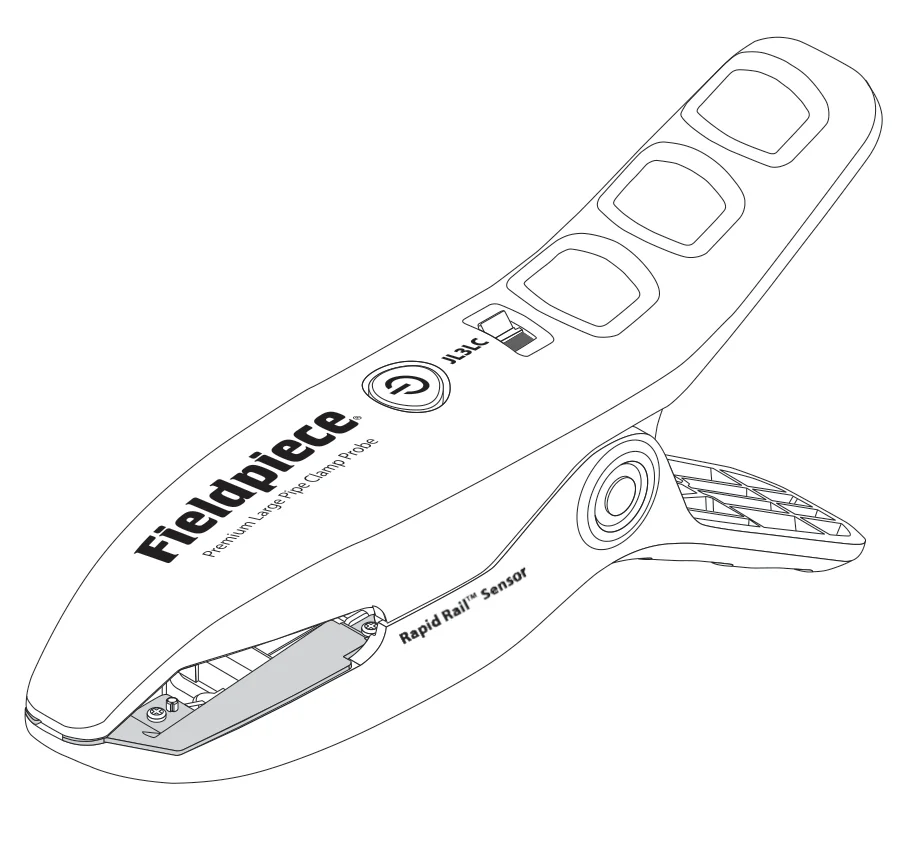

| Instrukcja obsługi · JL3LC   Dystrybucja PL · 4REF Instrukcja obsługi Job Link® System |
| Zielony, wolne mruganie | praca normalna |
|---|---|
| Żółte mrugnięcie | otwarty obwód termopary - brak styku z rurą |
| Czerwony, wolne mruganie | wymień baterie |
Sygnalizacja stanu obwodu
Podwójny sygnał dźwiękowy i żółta dioda oznaczają otwarty obwód - zacisk nie ma pomiaru. Pojedynczy sygnał i zielona dioda oznaczają zamknięty obwód - pomiar temperatury trwa.
Przełącznik strony wysokiej i niskiej

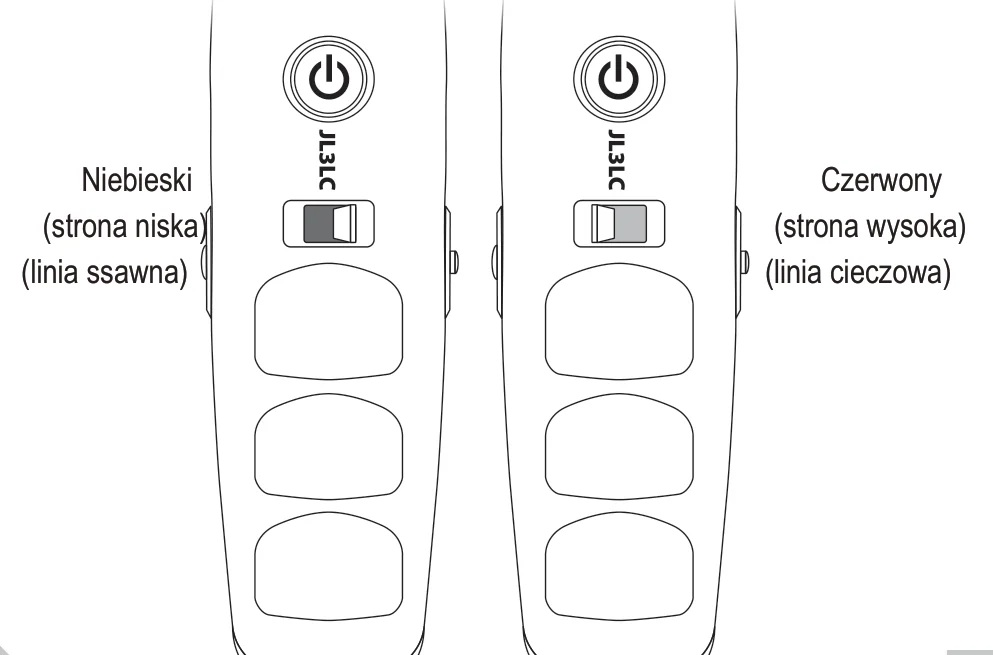

Aplikacja Job Link® wie, którą stronę wybrałeś dla każdego zacisku. Ustaw przełącznik na linię ssawną (strona niska, niebieski) albo cieczową (strona wysoka, czerwony) i załóż zacisk na odpowiedniej rurze.
strona wysoka · czerwony
strona niska · niebieski
Brak przegrzania lub dochłodzenia
Aplikacja policzy obie wartości dopiero, gdy równocześnie: podłączona jest sonda ciśnienia, podłączony jest zacisk rurowy i w aplikacji wybrany jest czynnik chłodniczy. Sprawdź te trzy warunki po kolei, jeśli wartości się nie pojawiają.
Automatyczne wyłączanie (APO)
Jeśli zacisk nie był otwierany ani zamykany i nie naciskałeś przycisku, wyłącza się po 2 godzinach. Żeby wyłączyć APO do najbliższego wyłączenia zasilania, przy włączonym zacisku naciśnij przycisk dwa razy - dioda krótko mrugnie czerwonym. Żeby APO włączyć ponownie, naciśnij przycisk dwa razy jeszcze raz; dioda krótko zaświeci czerwonym.
5. Zdalna rejestracja danych
Aplikacją Job Link® zaprogramujesz JL3LC tak, żeby rejestrował pomiary od zadanej godziny, nawet przez 7 dni.
- Upewnij się, że JL3LC jest wyłączony.
- Otwórz aplikację Job Link® system.
- Przytrzymaj przycisk 5 sekund, żeby wejść w tryb rejestracji. Dioda świeci ciągłym zielonym.
- Ustaw parametry rejestracji w aplikacji. Dioda mruga zielonym w czasie przesyłania ustawień, a potem wolno mruga niebieskim w oczekiwaniu na zaprogramowaną godzinę startu. Automatyczne wyłączanie jest wtedy nieaktywne.
- Załóż JL3LC na rurę.
- Po nadejściu godziny startu dioda mruga zielonym bardzo wolno - rejestracja trwa, maksymalnie 7 dni.
- Po upływie zaprogramowanego czasu dioda mruga i zacisk wyłącza się.
- Powtórz kroki 1–3 i pobierz zapis z JL3LC w aplikacji.
6. Konserwacja i kalibracja
Czyszczenie
Obudowę przetrzyj wilgotną szmatką. Nie używaj detergentów ani rozpuszczalników. Rurę pod zaciskiem czyść płótnem ściernym z zestawu, jeśli zacisk zgłasza otwarty obwód.
Baterie
Gdy dioda wolno mruga czerwonym, wymień baterie. Wyłącz zasilanie, odkręć śruby pokrywy baterii i włóż 2 baterie AAA. Stan baterii sprawdzisz też w menedżerze narzędzi w aplikacji Job Link®.
Kalibracja
JL3LC jest bezprzewodowy, więc nie wymaga tak częstej kalibracji jak termopary przewodowe. Żeby sprawdzić dokładność, zanurz sam czujnik w wodzie z lodem - zależnie od ciśnienia atmosferycznego i czystości wody pomiar wyniesie 0 °C ±0,6 °C. Jeśli kalibracja jest potrzebna, ustaw poprawkę dla tego konkretnego narzędzia w menedżerze narzędzi w aplikacji.
7. Rozwiązywanie problemów
| Objaw | Co zrobić |
|---|---|
| Zacisk pokazuje „otwarty" mimo zamknięcia na rurze | Rura jest brudna albo skorodowana i czujnik nie ma z nią styku. Zdejmij zacisk, przetrzyj rurę płótnem ściernym z zestawu i załóż go z powrotem. Ten sam objaw daje mrugająca żółta dioda i podwójny sygnał dźwiękowy. |
| Brak przegrzania i dochłodzenia w aplikacji | Do policzenia obu wartości potrzebne są trzy rzeczy naraz: podłączona sonda ciśnienia, podłączony zacisk rurowy i wybrany w aplikacji czynnik chłodniczy. Sprawdź je po kolei. |
| Zacisk nie pojawia się w aplikacji | Sprawdź, czy jest włączony i czy telefon obsługuje BLE 4.0. Zmniejsz odległość i usuń przeszkody z linii wzroku - zasięg to 305 m, a przeszkody go skracają. |
| Zacisk wyłącza się w trakcie pracy | Działa APO po 2 godzinach. Wyłącz APO dwukrotnym naciśnięciem przycisku przy włączonym zasilaniu - dioda krótko mrugnie czerwonym. |
| Czerwona dioda mruga wolno | Baterie na wyczerpaniu. Wymień 2 baterie AAA. |
8. Dane techniczne
| Typ czujnika | termopara Rapid Rail™ (nikiel-chrom / nikiel-aluminium) |
|---|---|
| Powierzchnia kontaktu z rurą | elektrycznie przewodząca |
| Zgodność średnic | 3/4" do 4 1/8" (19,05 do 104,775 mm) średnicy zewnętrznej |
| Sygnalizacja pomiaru | sygnał dźwiękowy i dioda LED |
| Zakres pomiarowy | −46 °C do 125 °C (−50 °F do 257 °F) |
| Czas stabilizacji | typowo 3 s |
| Dokładność | ±2,2 °C (sama termopara); ±0,6 °C po kalibracji w terenie |
| Zasilanie | 2 × AAA, NEDA 24A, IEC LR03 |
| Czas pracy | typowo 150 h na bateriach alkalicznych; dioda mruga czerwonym przy niskim stanie |
| Automatyczne wyłączanie | 2 h (można wyłączyć) |
| Łączność | 2,4 GHz, zasięg 305 m w linii wzroku (przeszkody skracają zasięg) |
| Wymagane urządzenie | BLE 4.0 z iOS® 7.0 lub Android™ 5.0 (aktualna lista na www.fieldpiece.com) |
| Środowisko pracy | −20 °C do 50 °C przy wilgotności względnej poniżej 75 % |
| Temperatura przechowywania | −20 °C do 60 °C, 0 do 80 % wilgotności względnej (bez baterii) |
| Masa | 277 g |
| Odporność cieplna obudowy | obudowa z tworzywa i izolacja przewodu znoszą ciągłą temperaturę do 125 °C |
Współczynnik temperaturowy: 0,1 × (podana dokładność) na 1 °C w zakresach −20 °C do 18 °C oraz 28 °C do 50 °C. Patenty: www.fieldpiece.com/patents.
9. Gwarancja i serwis
Zacisk objęty jest gwarancją na wady materiałowe i wykonawcze przez dwa lata od daty zakupu u autoryzowanego dystrybutora Fieldpiece. Fieldpiece wymieni lub naprawi wadliwy egzemplarz, według własnego wyboru, po potwierdzeniu wady.
Gwarancja nie obejmuje uszkodzeń powstałych wskutek nadużycia, zaniedbania, wypadku, nieautoryzowanej naprawy, przeróbki ani użytkowania niezgodnego z przeznaczeniem.
Wszelkie gwarancje domniemane wynikające ze sprzedaży produktu Fieldpiece, w tym domniemane gwarancje przydatności handlowej i przydatności do określonego celu, są ograniczone jak powyżej. Fieldpiece nie odpowiada za utratę możliwości korzystania z przyrządu ani za inne szkody uboczne lub następcze, koszty i straty ekonomiczne, ani za roszczenia z tego tytułu. Przepisy lokalne i krajowe mogą się różnić - powyższe ograniczenia lub wyłączenia mogą cię nie dotyczyć.
10. Zgodność i certyfikaty
| Norma radiowa | EN 300 328 |
|---|---|
| Identyfikator modułu FCC | 2ALHRJL3LC |
| IC (Industry Canada) | 22518-JL3LC |
| Pozostałe oznaczenia | UK Conformity Assessed · RCM · WEEE (zużyty sprzęt elektryczny i elektroniczny) · RoHS (ograniczenie substancji niebezpiecznych) |
Sprzęt oznaczony symbolem WEEE nie może być wyrzucany z odpadami komunalnymi. Przekaż go do punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego. Baterie usuń przed oddaniem urządzenia i zutylizuj oddzielnie.
Urządzenie zawiera nadajnik radiowy pracujący w paśmie 2,4 GHz. Praca dozwolona pod dwoma warunkami: urządzenie nie może powodować szkodliwych zakłóceń i musi przyjmować wszelkie odbierane zakłócenia, w tym takie, które mogą powodować niepożądane działanie. Zmiany lub modyfikacje niezatwierdzone przez producenta mogą pozbawić cię prawa do eksploatacji urządzenia.
Ekspozycja na promieniowanie radiowe: urządzenie spełnia limity ekspozycji dla środowiska niekontrolowanego i powinno być instalowane oraz użytkowane przy zachowaniu odległości co najmniej 20 cm między anteną a ciałem.
Fieldpiece Instruments, 1636 West Collins Avenue, Orange, CA 92867, USA. © Fieldpiece Instruments, Inc. 2022; v09. Wersja polska: 4REF sp. z o.o.
