Instrukcja obsługi

Stacja odzysku
czynnika chłodniczego

Model MR45INT · z funkcją Zero Stop

Przeczytaj całą instrukcję przed pierwszym użyciem. Zachowaj ją na czas eksploatacji urządzenia.

MR45INT to stacja odzysku ze sterowanym elektronicznie silnikiem DC, który przyspiesza w trakcie odzysku fazy gazowej. Sprężarka o dużej pojemności skokowej pompuje czynnik cicho i bez szarpania, a węże podłączysz bez podnoszenia pompy z podłoża.

Jedno gumowane pokrętło steruje przepływem czynnika przez stację. Funkcja samoopróżniania (self purge) wypycha resztki czynnika do butli odzyskowej zamiast zostawiać je w maszynie albo wypuszczać do atmosfery.

MR45INT odzyskuje czynniki klasy A1 i A2L. Domyślnie stacja zatrzymuje się przy 0 bar (0 psig), żeby nie zanieczyszczać odzyskanego czynnika powietrzem.

Spis treści

Bezpieczeństwo
Zawartość opakowania
Pierwsze uruchomienie i podłączenie
Obsługa i odzysk
Funkcje serwisowe - samotest i samoopróżnianie
Konserwacja
Rozwiązywanie problemów
Dane techniczne
Gwarancja i serwis
Zgodność i certyfikaty

1. Bezpieczeństwo

Ostrzeżenie - kto może obsługiwać stację

Stacja jest wyłącznie dla techników z kwalifikacjami i certyfikatem do bezpiecznego stosowania, obsługi i transportu czynników chłodniczych. MR45INT odzyskuje większość czynników CFC, HFC, HCFC i część HFO, ale wyłącznie te o klasie palności A1 albo A2L. Nie stosuj jej z węglowodorami (HC), czyli z czynnikami klasy A3, na przykład z R-290 (propanem). Zajrzyj do wytycznych bezpieczeństwa dla czynników palnych oraz do przepisów krajowych.

Zagrożenia mogące skutkować poważnym urazem albo śmiercią

Nie używaj stacji w miejscach mokrych - grozi porażeniem prądem.
Stacja jest przystosowana wyłącznie do sieci 230 V AC.
Zawsze używaj gniazda z uziemieniem.
Zawsze noś rękawice, okulary ochronne i ochronniki słuchu.
Przestrzegaj karty charakterystyki (SDS) czynnika.
Unikaj wdychania oparów czynnika i oleju.
Obchodź się ostrożnie z wężami i sprzętem - czynnik pod ciśnieniem grozi odmrożeniem.
Nie pracuj w strefach zagrożonych wybuchem ani w ich pobliżu.
Nie stosuj stacji z węglowodorami (HC).
Sprawdź wykrywaczem, czy w miejscu pracy nie ulatnia się czynnik: może być toksyczny albo palny.
Pracuj wyłącznie w dobrze wentylowanych pomieszczeniach (co najmniej 4 wymiany powietrza na godzinę).
Przewód zasilający i przedłużacz muszą być w dobrym stanie - inaczej grozi porażenie i iskrzenie.
Nie dopuść do przegrzania silnika: użyj przedłużacza o przekroju żyły co najmniej 2,5 mm² (14 AWG).

Czynniki A2L

Przestrzegaj krajowych przepisów bhp; do pracy z czynnikami słabo palnymi musisz mieć wiedzę i umiejętności.
Miej przygotowany plan alarmowy, plan ewakuacji i plan ochrony przeciwpożarowej.
Wyznacz i nadzoruj strefę tymczasowo zagrożoną wybuchem o promieniu 3 m.
Znajdź i wyłącz w tej strefie wszystkie możliwe źródła zapłonu.
Monitoruj powietrze w strefie wykrywaczem czynników palnych.
Utrzymuj w strefie co najmniej 5 wymian powietrza na godzinę.
Zasilanie stacji i pozostałego sprzętu podłącz poza tą strefą.
Połącz port wyjściowy taśmą uziemiającą z niepomalowanym przyłączem butli odzyskowej, żeby odprowadzić ładunek elektrostatyczny gromadzący się podczas odzysku.
Wokół stacji nie może leżeć nic, co może wpaść do środka i wywołać iskrzenie.
Nie odchodź od pracującej stacji i obserwuj ją.
Nie mieszaj czynników palnych z powietrzem.
Używaj opróżnionej butli odzyskowej z dopuszczeniem (DOT).
Przy podejrzeniu nieszczelności układu zatrzymaj odzysk przy 0 bar, żeby powietrze nie weszło do butli.
Po odzysku przedmuchaj układ 100-procentowym azotem, zanim otworzysz go do naprawy.

Uwaga - zaniedbanie tych warunków niszczy sprzęt

Stacja, węże, butla i reszta sprzętu muszą być w dobrym stanie.
Uszkodzony przewód zasilający wymienia producent, jego serwis albo osoba o równych kwalifikacjach.
Nie przepełniaj butli odzyskowych: trzymaj się instrukcji napełniania producenta czynnika i używaj wagi.
Nie mieszaj czynników.
Sito filtra siatkowego musi być zamontowane i czyste.
Na porcie wejściowym stosuj filtr osuszacz i wymieniaj go często - chroni stację przed zanieczyszczonym czynnikiem.
Nigdy nie traktuj czujnika przepełnienia jako głównego wskaźnika napełnienia butli: grozi to wybuchem. Głównym wskaźnikiem jest waga.
Przed wpięciem do sieci ustaw wyłącznik w pozycji O (OFF).
Zanim otworzysz albo zaczniesz serwisować stację, odłącz zasilanie i poczekaj, aż wentylator się zatrzyma.
Okresowo wykonuj samotest.

Na porcie wejściowym stosuj filtr osuszacz i wymieniaj go często - chroni sprężarkę przed zanieczyszczonym czynnikiem.

2. Zawartość opakowania

stacja odzysku czynnika MR45INT;
10 zapasowych sit siatkowych na port wejściowy;
3 zapasowe o-ringi na port wejściowy;
przewód zasilający IEC 65 cm;
instrukcja obsługi.

3. Pierwsze uruchomienie i podłączenie

Sprawdź czynnik i butlę
Sprawdź, jaki czynnik jest w układzie, i dobierz do niego butlę odzyskową. Pustą butlę opróżnij przed robotą do 75 cmHg (29,6 inHg).
Przygotuj węże
Jak najkrótsze, wąż 3/8" z końcówką 1/4", z wykręconymi popychaczami rdzeni zaworów. Zamiast złączek szybkozłącznych użyj zaworów kulowych. Zużyte węże wymień.
Wykręć rdzenie zaworów
Przyrządem do wymiany wentyli tymczasowo usuń rdzenie z zaworów serwisowych układu.
Podłącz stację
Wejście (IN) do układu, wyjście (OUT) do butli odzyskowej. Wszystkie zawory zostaw zamknięte. Na wejściu zamontuj filtr osuszacz.
Podłącz zasilanie
Przy wyłączniku w pozycji O wepnij przewód do gniazda z uziemieniem, potem przełącz wyłącznik na I.

Oprawa zaworowa nie jest konieczna do odzysku, ale ułatwia pracę i przyspiesza ją dzięki dwóm przyłączom do układu jednocześnie. Stacja odzysku nie jest pompą próżniową: nie używaj jej do głębokiego opróżniania układu. Nie uruchamiaj stacji bez sita filtra siatkowego - praca bez sita unieważnia gwarancję i niszczy stację. Przed startem oszacuj, ile czynnika odzyskasz, i zostaw w butli miejsce tak, żeby nie przekroczyć 80 % napełnienia, albo miej w pogotowiu drugą butlę. Węże przedmuchuj przed każdym odzyskiem. Gorącą butlę wstaw do kąpieli lodowej, żeby obniżyć jej temperaturę i ciśnienie. Gdy ciśnienie w butli jest wyższe, niż się spodziewasz, odpowietrz ją z gazów nieskraplających się do drugiej butli.

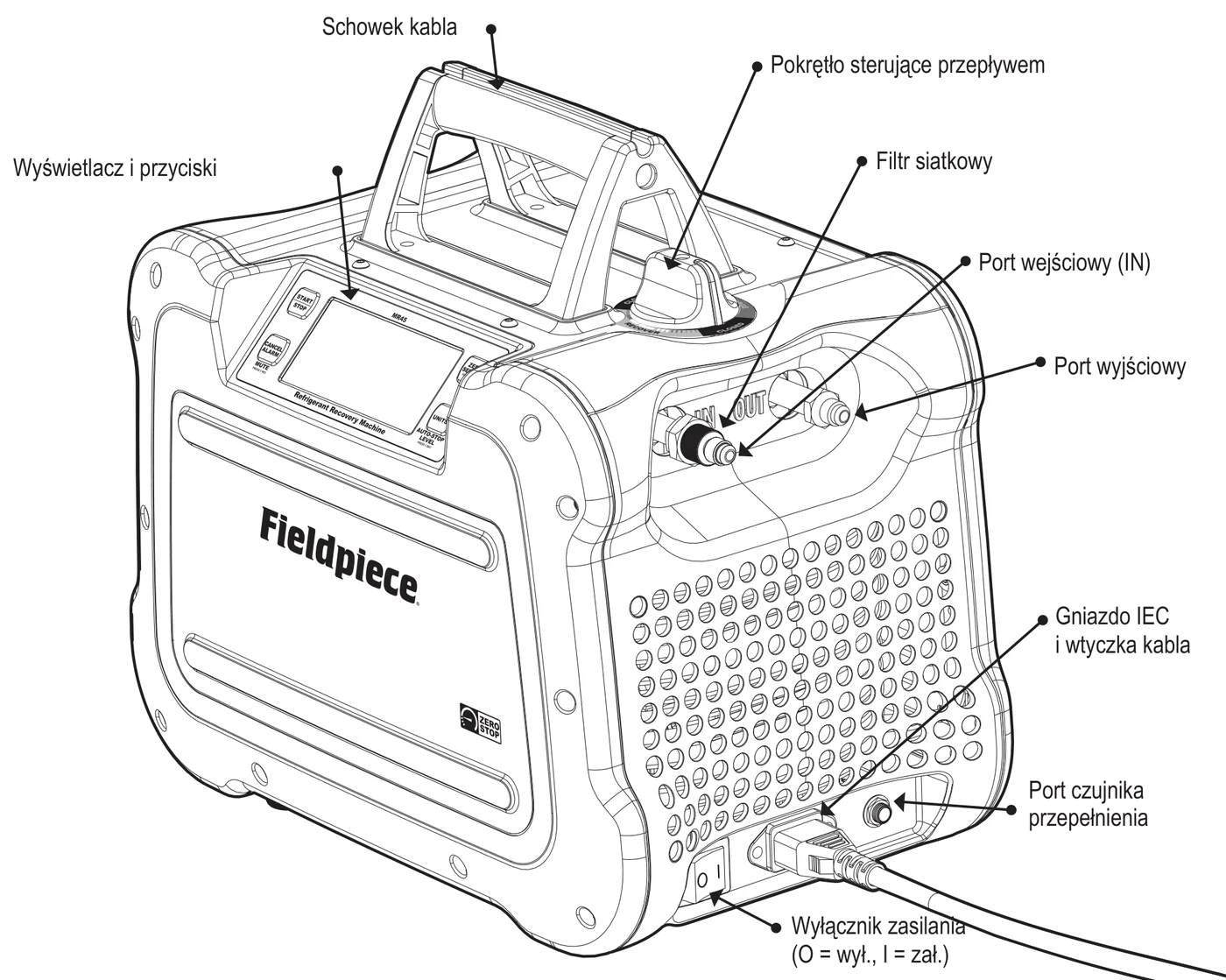

Stacja MR45INT z opisem elementów: schowek kabla, pokrętło sterujące przepływem, wyświetlacz i przyciski, filtr siatkowy, port wejściowy IN, port wyjściowy, gniazdo IEC z wtyczką kabla, port czujnika przepełnienia, wyłącznik zasilania — **Rys. 1.** Elementy stacji MR45INT; kabel czujnika przepełnienia nie wchodzi w skład zestawu (rysunek producenta; napisy jak na obudowie).

4. Obsługa i odzysk

Przycisk START/STOP uruchamia i zatrzymuje silnik. Przytrzymaj ZERO SENSOR 3 sekundy, żeby wyzerować czujniki ciśnienia przy portach otwartych na atmosferę.

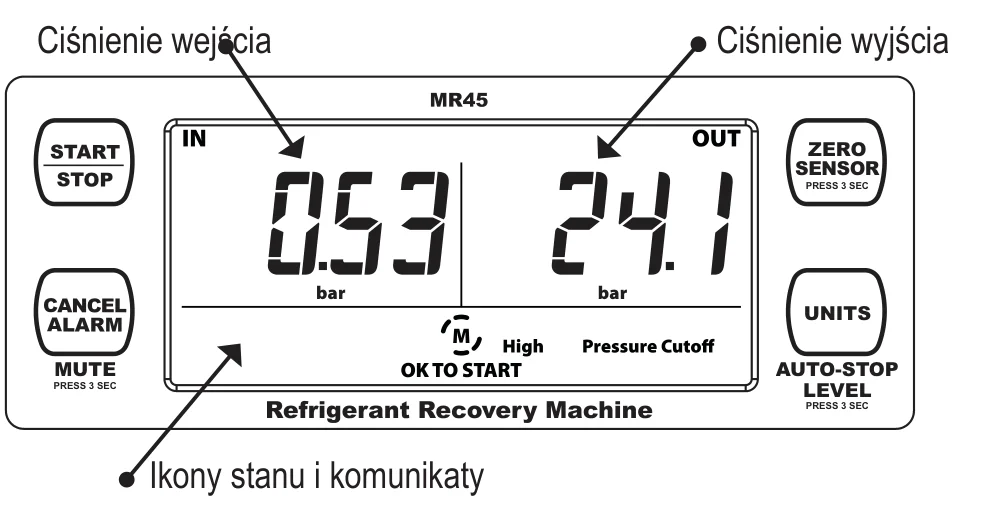

Wyświetlacz MR45 z ciśnieniem wejścia IN i wyjścia OUT w barach, ikonami stanu i komunikatem OK TO START; po bokach przyciski START/STOP, CANCEL ALARM z MUTE, ZERO SENSOR i UNITS z AUTO-STOP LEVEL — **Rys. 2.** Wyświetlacz i przyciski: ciśnienie wejścia (IN) i wyjścia (OUT), ikony stanu i komunikaty (rysunek producenta; napisy jak na obudowie).

Pokrętło sterujące przepływem

CLOSED	wejście i wyjście zamknięte - pozycja do ustawień i przed samoopróżnianiem
RECOVER	wejście i wyjście w pełni otwarte - pozycja robocza przez większość odzysku
RECOVER (przydławiony)	obrót od pozycji RECOVER w lewo albo w prawo zmniejsza przepływ - ogranicza zalewanie sprężarki cieczą, gdy stacja zaczyna stukać; dławij tylko tyle, ile trzeba, żeby stacja pracowała równo
SELF PURGE	wejście zamknięte, wyjście otwarte - pompuje resztki czynnika ze stacji do butli po zakończeniu odzysku

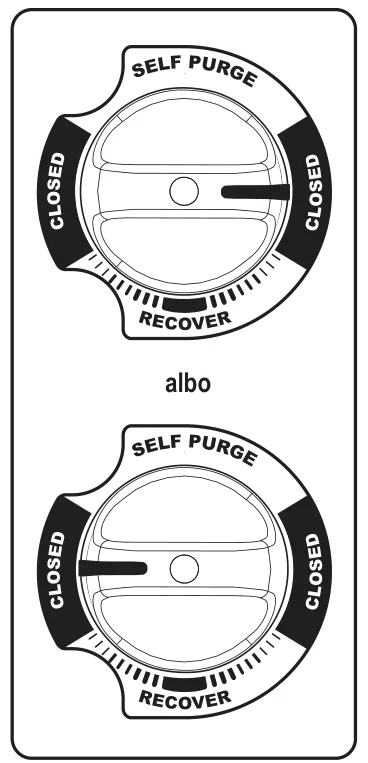

Pokrętło w dwóch położeniach CLOSED: wskaźnik skierowany w prawo albo w lewo — **Rys. 3.** CLOSED: oba położenia zamykają wejście i wyjście (rysunek producenta; napisy jak na pokrętle).

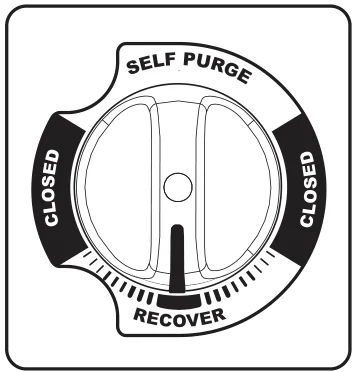

Pokrętło w położeniu RECOVER: wskaźnik skierowany w dół — **Rys. 4.** RECOVER: wejście i wyjście w pełni otwarte (rysunek producenta; napisy jak na pokrętle).

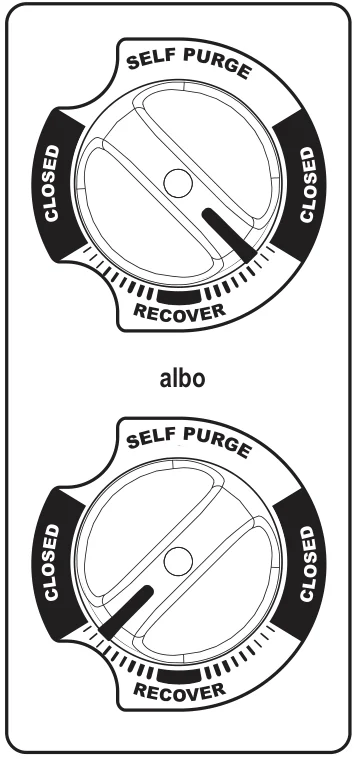

Pokrętło przydławione: wskaźnik obrócony od położenia RECOVER w prawo albo w lewo — **Rys. 5.** RECOVER przydławiony: obrót od RECOVER w dowolną stronę zmniejsza przepływ (rysunek producenta; napisy jak na pokrętle).

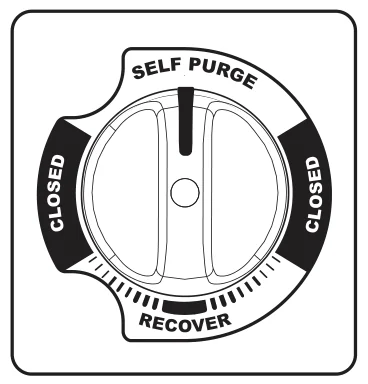

Pokrętło w położeniu SELF PURGE: wskaźnik skierowany w górę — **Rys. 6.** SELF PURGE: wejście zamknięte, wyjście otwarte (rysunek producenta; napisy jak na pokrętle).

Droga czynnika przez stację

Ciecz i para czynnika są zasysane przez stację dzięki różnicy ciśnień wytwarzanej przez sprężarkę. Żeby uzyskać maksymalną wydajność, zwiększ ciśnienie na wejściu (IN) i obniż ciśnienie na wyjściu (OUT).

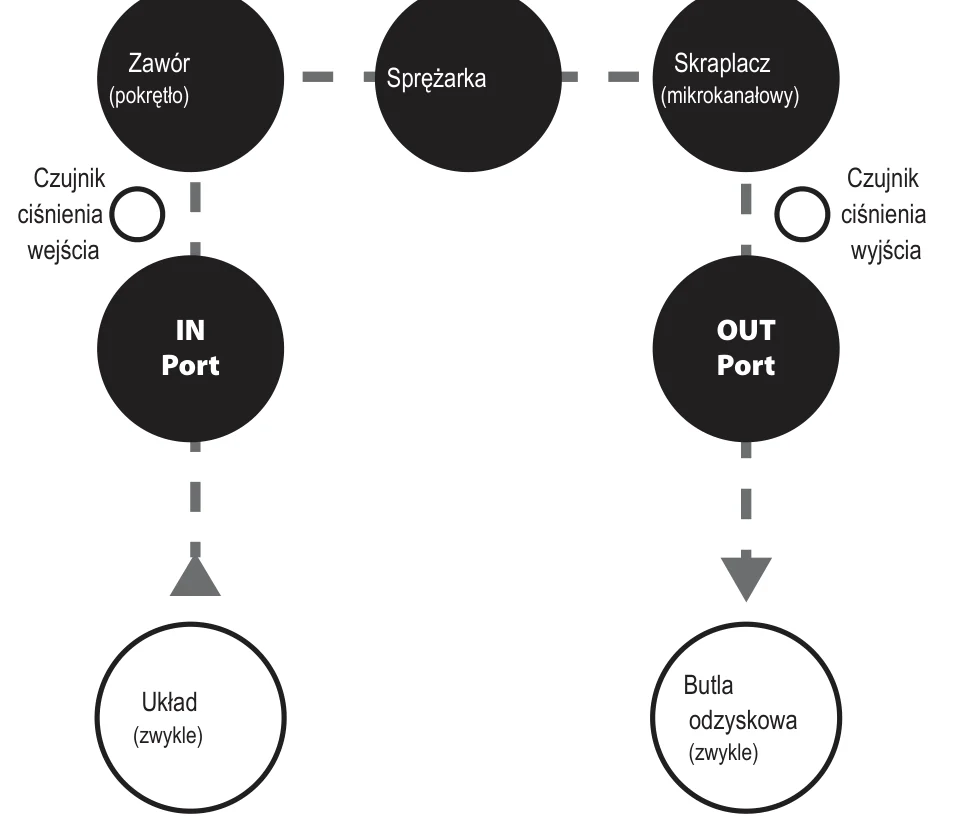

Schemat blokowy: układ, port IN, czujnik ciśnienia wejścia, zawór sterowany pokrętłem, sprężarka, skraplacz mikrokanałowy, czujnik ciśnienia wyjścia, port OUT, butla odzyskowa — **Rys. 7.** Droga czynnika przez MR45: z układu przez port IN, zawór (pokrętło), sprężarkę i skraplacz do portu OUT i butli odzyskowej (rysunek producenta; oznaczenia portów jak na obudowie).

Ciśnienia na wyświetlaczu służą wyłącznie do monitorowania odzysku, nie do diagnostyki układu. Przy ustabilizowanym ciśnieniu odczyt MR45 jest zbliżony do wskazań twoich manometrów. Gdy ciśnienie w układzie się zmienia, wskazania w różnych punktach są różne: każdy metr węża 1/4" daje różnicę około ±150 kPa.

Odzysk bezpośredni cieczy i pary

Standardowa metoda odzysku - linia cieczowa i linia gazowa przez oprawę zaworową do stacji i dalej do butli. Odzyskaj najpierw jak najwięcej cieczy, potem parę. Odzysk pary idzie szybciej, gdy ciągniesz jednocześnie z linii ssawnej i cieczowej, a także wtedy, gdy butla odzyskowa jest chłodniejsza.

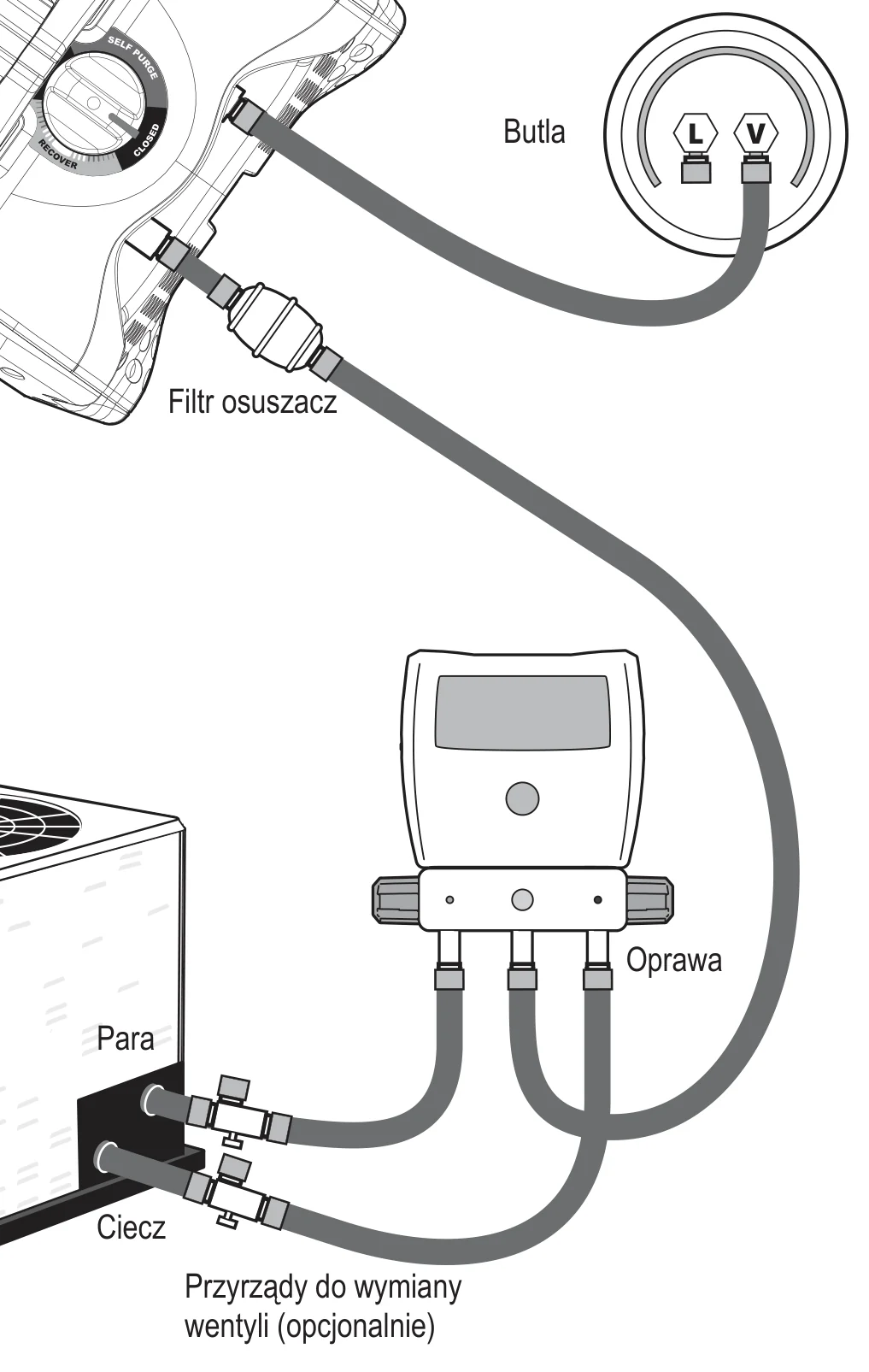

Schemat odzysku bezpośredniego: przyłącza gazowe i cieczowe układu przez przyrządy do wymiany wentyli do oprawy zaworowej, z oprawy do portu IN stacji przez filtr osuszacz, z portu OUT do zaworu gazowego V butli — **Rys. 8.** Podłączenie do odzysku bezpośredniego cieczy i pary: oprawa zaworowa, filtr osuszacz na wejściu stacji, butla podłączona zaworem gazowym (V) (rysunek producenta; oznaczenia zaworów butli jak na obudowie).

Podłącz zasilanie i przełącz na ON (I).
Zamknij zawory butli, stacji i oprawy zaworowej. Podłącz węże według schematu.
Otwórz zawory węży i przyrządów do wymiany wentyli. Ustaw MR45 na RECOVER.
Otwórz stronę wysoką oprawy do odzysku cieczy, przedmuchaj powietrze z węży, w pełni otwórz zawór gazowy (V) butli i naciśnij START.
W trakcie odzysku przydław pokrętłem przepływ czynnika, jeśli stacja zaczyna stukać od cieczy.
Po zakończeniu odzysku cieczy otwórz stronę niską do odzysku pary. Stacja zatrzyma się automatycznie na jednym z trzech poziomów auto-stopu: 0 bar (domyślnie), −0,34 bar albo −0,68 bar. Naciśnij START, żeby odzyskiwać dalej, aż do następnego poziomu. STOP zatrzymuje odzysk w każdej chwili. Jeśli ciśnienie wróci powyżej wybranego poziomu, auto-stop znów się uzbraja.
Ustaw pokrętło na CLOSED, naciśnij START i powoli przekręć na SELF PURGE, żeby opróżnić stację do butli. Stacja zatrzyma się sama.
Po samoopróżnianiu zamknij zawory oprawy i butli, odłącz węże, ustaw pokrętło na RECOVER, załóż korki na porty, przełącz wyłącznik na O i wypnij przewód z gniazda.

Odzysk metodą push/pull

Stosuj wyłącznie przy dużych układach z co najmniej 14 kg cieczy. Metodą push/pull odzyskujesz ciecz przed parą; resztę pary odzyskujesz potem metodą bezpośrednią.

Przed podłączeniem czegokolwiek przełącz wyłącznik na O (OFF), potem wepnij przewód do gniazda.
Przełącz wyłącznik na I (ON).
Zamknij zawory butli odzyskowej i stacji.
Zestaw układ według schematu.
Otwórz zawór węża cieczowego i przyrządu do wymiany wentyli przy cieczowym porcie serwisowym układu.
Przedmuchaj powietrze z węży do końca.
Otwórz w pełni zawór cieczowy (L) butli odzyskowej i poczekaj, aż ciśnienie się podniesie.
Ustaw MR45 na RECOVER.
Naciśnij START, żeby zacząć odzysk.
Otwórz w pełni zawór gazowy (V) butli odzyskowej.
Przedmuchaj powietrze z węży do końca.
Otwórz zawór węża gazowego i przyrządu do wymiany wentyli przy gazowym porcie serwisowym układu.
Po zakończeniu odzysku cieczy naciśnij STOP, żeby zatrzymać silnik.
Zamknij wszystkie zawory i przejdź do odzysku bezpośredniego pary.
Przełącz wyłącznik na O (OFF) i wypnij przewód z gniazda.

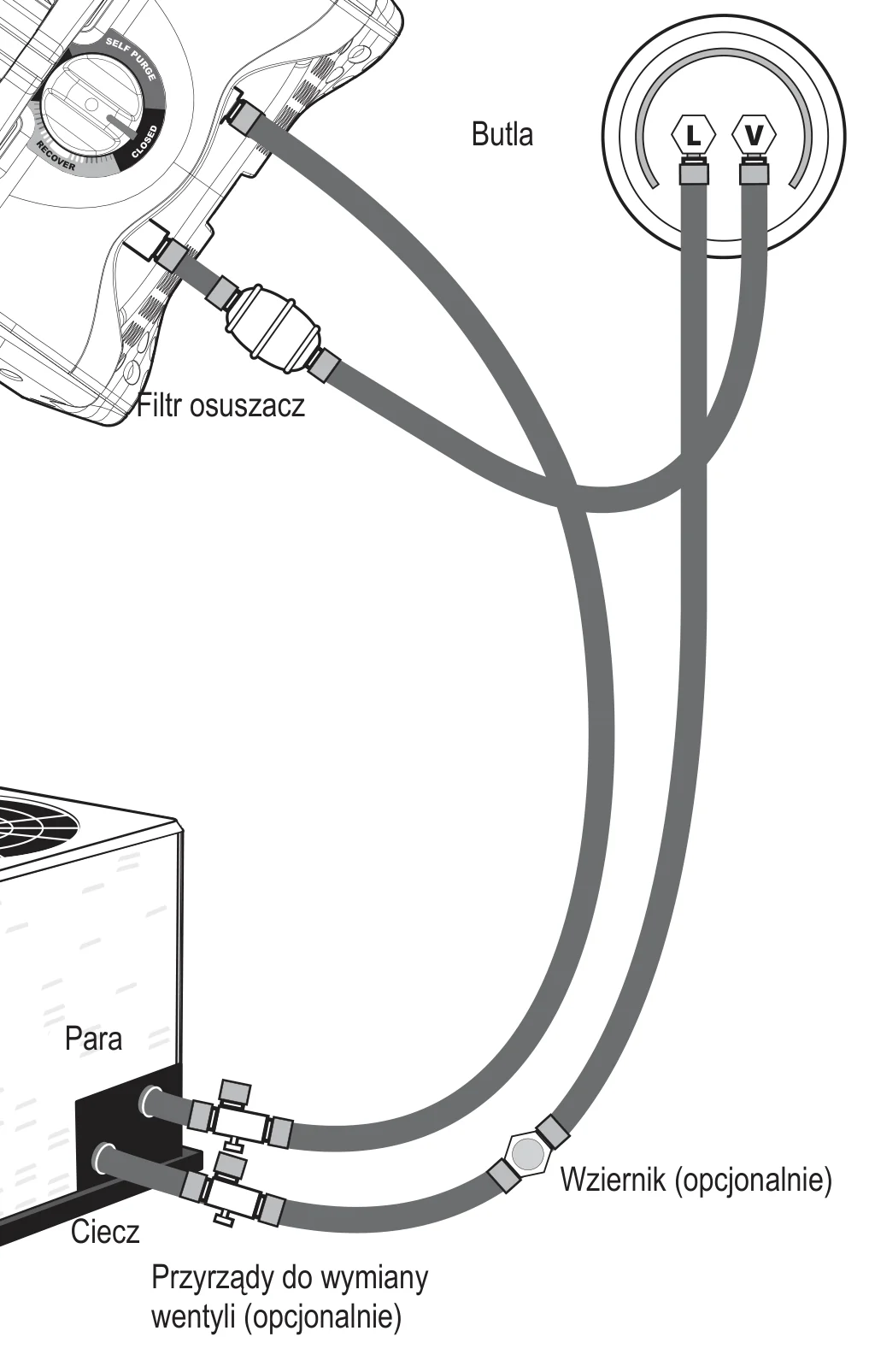

Schemat push/pull: przyłącze cieczowe układu przez wziernik do zaworu cieczowego L butli, zawór gazowy V butli do portu IN stacji przez filtr osuszacz, port OUT stacji do przyłącza gazowego układu — **Rys. 9.** Podłączenie do odzysku push/pull: ciecz z układu przez wziernik do zaworu cieczowego (L) butli, para z zaworu gazowego (V) przez filtr osuszacz do stacji i z powrotem do strony gazowej układu (rysunek producenta; oznaczenia zaworów butli jak na obudowie).

5. Funkcje serwisowe - samotest i samoopróżnianie

Samotest (Self Test)

Sprawdza, czy wyłącznik wysokociśnieniowy i pompa działają poprawnie.

Ustaw pokrętło na RECOVER. Otwórz port wejściowy na powietrze.
Podłącz zawór kulowy do portu wyjściowego i zamknij go.
Naciśnij START, żeby wytworzyć ciśnienie na porcie wyjściowym.
Jeśli stacja zatrzyma się automatycznie po 10 sekundach przy 0 bar (domyślny poziom auto-stopu), naciśnij START ponownie, żeby kontynuować.
Stacja działa poprawnie, jeśli wyłącznik wysokociśnieniowy zadziała przy około 38 bar (550 psig) w ciągu 45 sekund. Czas do odcięcia wydłuża się, gdy przed zaworem kulowym wepniesz wąż. Dołączone do stacji korki nie są szczelne, więc do tego testu użyj zaworu kulowego.

Samoopróżnianie (Self Purge)

Używaj po każdym odzysku, żeby wypompować ostatnie resztki czynnika z MR45INT do butli - wydłuża to żywotność stacji, zmniejsza wpływ na środowisko i zapobiega mieszaniu czynników.

Po zakończeniu odzysku ustaw pokrętło na CLOSED.
Naciśnij START i powoli przekręć pokrętło na SELF PURGE - bez gwałtownych zmian ciśnienia.
Silnik zatrzyma się automatycznie po osiągnięciu poziomu auto-stopu na 10 sekund.

Odpowietrzanie butli z gazów nieskraplających się

Gdy ciśnienie w butli jest wyższe, niż wynika z temperatury czynnika, na górze butli zebrały się gazy nieskraplające się. Ściągniesz je drugą, głęboko opróżnioną butlą.

Zostaw butlę pod ciśnieniem w spokoju przez noc.
Pompą próżniową opróżnij drugą butlę.
Oprawą zaworową połącz zamknięte porty gazowe obu butli.
Zmierz temperaturę pary w butli pod ciśnieniem.
Z tabeli P/T albo z cyfrowej oprawy zaworowej odczytaj ciśnienie właściwe dla tej temperatury.
Otwórz port gazowy butli opróżnionej.
Otwórz port gazowy butli pod ciśnieniem i upuszczaj gaz, aż ciśnienie spadnie do 0,35 bar (5 psi) powyżej ciśnienia z tabeli.
Zamknij zawory.
Jeśli chcesz, powtórz po 15 minutach, żeby butla znów się ustabilizowała.

Port czujnika przepełnienia 80 %

Zawsze traktuj wagę jako główny wskaźnik napełnienia butli - opcjonalny kabel czujnika przepełnienia (sprzedawany osobno) podłączony do portu 6,35 mm (1/4") to tylko wskaźnik dodatkowy.

Podłącz kabel czujnika przepełnienia do MR45INT.
Podłącz drugi koniec kabla do butli odzyskowej wyposażonej w czujnik.
Zestaw stację do odzysku i pracuj jak zwykle.
Po zadziałaniu czujnika stacja zatrzymuje się sama.

6. Konserwacja

Czyszczenie

Obudowę przetrzyj wilgotną szmatką. Nie używaj rozpuszczalników.

Filtr siatkowy

Gdy filtr siatkowy się zabrudzi i zatka, to znak, że działa - zatrzymuje zanieczyszczenia, które inaczej trafiłyby do sprężarki. Czyść go albo wymieniaj często.

Poluzuj nakrętkę sześciokątną
Obróć w lewo nakrętkę zabezpieczającą port wejściowy.
Odkręć rowkowane przyłącze
Obróć w lewo, żeby odsłonić sito.
Wyczyść albo wymień sito
Użyj zapasowego sita z zestawu, jeśli obecne jest mocno zabrudzone.
Dokręć przyłącze ręcznie
Obróć w prawo bez użycia narzędzia.
Dokręć nakrętkę zabezpieczającą
Klucz płaski, 1/8 obrotu.

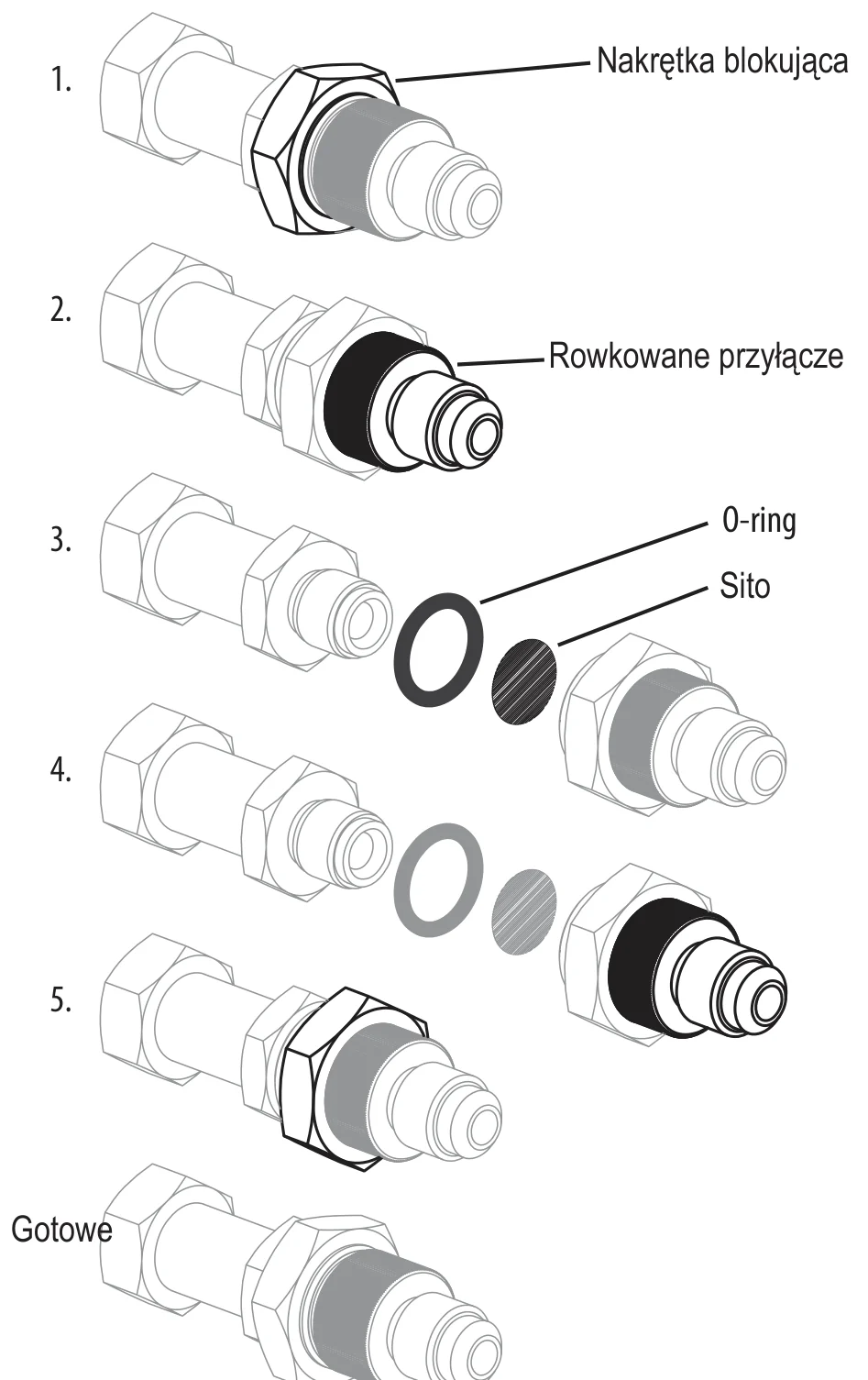

Port wejściowy w pięciu krokach: odkręcenie nakrętki blokującej, odkręcenie rowkowanego przyłącza, wyjęcie o-ringu i sita, złożenie i dokręcenie — **Rys. 10.** Czyszczenie sita w porcie wejściowym: nakrętka blokująca (sześciokątna), rowkowane przyłącze, o-ring i sito; kroki 1 do 5 jak w liście powyżej (rysunek producenta).

Przechowuj stację w pozycji SELF PURGE albo RECOVER - nigdy w CLOSED, bo uwięzione powietrze i czynnik rozprężają się i niszczą podzespoły. Przy dłuższym przechowywaniu przedmuchaj azotem, ustaw na RECOVER i załóż na porty korki bez uszczelnienia.

7. Rozwiązywanie problemów

Stany pracy i komunikaty

OK TO START	silnik zatrzymany; temperatury, napięcie i ciśnienia są bezpieczne, można ponownie uruchomić silnik
COMPLETE / Low Pressure Cutoff	silnik zatrzymany; ciśnienie wejściowe osiągnęło jeden z trzech poziomów auto-stopu na 10 sekund
Tank 80% Full	silnik zatrzymany; czujnik przepełnienia wykrył 80 % napełnienia butli odzyskowej cieczą
Input Closed / Output Closed	nie można wyzerować ciśnienia - otwórz odpowiedni port
High Voltage Warning	silnik zatrzymany; napięcie powyżej 250 VAC - sprawdź sieć (wymagane 200–250 VAC, 50 Hz)
Low Voltage Warning	silnik zatrzymany; napięcie poniżej 200 VAC - sprawdź sieć
High Pressure Cutoff	silnik zatrzymany; ciśnienie na wyjściu zbliżyło się do niebezpiecznej wartości - sprawdź zawory za portem wyjściowym, ostudź albo wymień butlę
Motor Fault 1	silnik zatrzymany po przegrzaniu - poczekaj na ostygnięcie i przydław odzysk
Motor Fault 2 („throttle")	prąd silnika przekroczył zakres pracy - przydław pokrętłem i uruchom ponownie; przy powtórce przydław mocniej. Przyczyną bywa bardzo wysoka temperatura otoczenia, mocne zalewanie sprężarki cieczą, długi odzysk albo wysokie ciśnienie w butli
Motor Fault 3	silnik zatrzymał się z nieznanej przyczyny; jeśli powtarza się to często, oddaj stację do serwisu
Fault 3 („PLug O.F.S")	stacja nie wykrywa czujnika przepełnienia 80 % - wepnij kabel czujnika do butli

Inne objawy

Objaw	Co zrobić
MR45INT nie osiąga −0,34 albo −0,68 bar (−25 albo −50 cmHg)	Naciśnij START, żeby kontynuować odzysk po osiągnięciu poziomu auto-stopu. Sprawdź, czy przed portem wejściowym nie ma nieszczelności. Dla −25 cmHg butla odzyskowa powinna być poniżej 32 bar, dla −50 cmHg - poniżej 16 bar.
Port wejściowy oszraniony albo ślady wycieku	Dokręć rowkowane przyłącze wejściowe ręcznie, zanim dokręcisz nakrętkę sześciokątną zabezpieczającą.
Odzysk wolniejszy niż zwykle	Możliwa blokada na wejściu. Sprawdź filtr siatkowy i upewnij się, że pokrętło jest ustawione na RECOVER.
Low Pressure Cutoff pojawia się nieoczekiwanie	Po zakończonym odzysku i po samoopróżnianiu ten komunikat jest normalny. Jeśli wyskakuje wcześniej, sprawdź, czy zawory przed portem wejściowym są otwarte i czy pokrętło nie stoi na CLOSED.
Wyświetlacz nie włącza się po podłączeniu	Sprawdź kabel zasilający i gniazdo. Upewnij się, że wyłącznik główny jest w pozycji I po podłączeniu do zasilania.
Nadmierny hałas podczas odzysku albo samoopróżniania	Stacja pracuje pod dużym obciążeniem. Powoli przekręć pokrętło, żeby przydławić przepływ czynnika.
Czujnik przepełnienia nie działa poprawnie	Sprawdź, czy wtyczka nie jest poluzowana. Czujnik może być uszkodzony - sprawdź napełnienie butli na wadze do czynnika. Jeśli czujnik jest wadliwy, oznacz butlę jako uszkodzoną i wyłącz ją z użytku.

8. Dane techniczne

Dane techniczne · MR45INT
Wyświetlacz	2 × LCD 10 000 zliczeń z komunikatami stanu
Częstotliwość pomiaru	3,3 raza na sekundę
Poziomy auto-stopu	0 bar (domyślny), −0,34 bar (−25 cmHg), −0,68 bar (−50 cmHg)
Zakres czujnika ciśnienia wejścia	−1 do 41 bar (−30 inHg do 600 psig)
Zakres czujnika ciśnienia wyjścia	−1 do 41 bar (−30 inHg do 600 psig)
Wyłącznik wysokociśnieniowy	38,5 bar (3850 kPa, 558 psig), nominalnie
Zawór bezpieczeństwa	42 bar (4,2 MPa, 609 psig), nominalnie
Rozdzielczość i jednostki	0,05 bar (2 cmHg), 0,01 MPa (2 cmHg), 5 kPa (2 cmHg), 1 psig (1 inHg)
Dokładność czujnika ciśnienia	±0,02 bar / ±1,3 cmHg (próżnia); ±(0,6 % odczytu + 0,14 bar)
Próżnia końcowa odzysku	−0,51 bar (−38 cmHg; −14,9 inHg); 50,8 kPa dla czynników testowych
Sprężarka	tłokowa dwucylindrowa, bezolejowa
Silnik	silnik DC 1 HP (0,75 kW) o zmiennej prędkości obrotowej
Zasilanie	190–255 V AC, 50/60 Hz, 1-fazowe; stacja jest przystosowana wyłącznie do sieci 230 V AC
Pobór prądu	7,0 A nominalnie
Zawór	jeden zawór kulowy dwudrogowy
Filtracja wejścia	sito ze stali nierdzewnej 9 mm
Wymiary	376 × 250 × 344 mm
Masa	10 kg
Środowisko pracy	0 °C do 43 °C
Temperatura przechowywania	−20 °C do 60 °C
Podświetlenie	niebieskie
Typowe czynniki	R-12, R-22, R-32, R-134a, R-143a, R-401A/B/C, R-402A/B, R-404A, R-407A/B/C/D, R-408A, R-409A, R-410A, R-448A, R-452A, R-454B, R-500, R-502, R-507, R-509, R-1234yf, R-1234ze* (* klasa A2L)

Certyfikat: zgodność z sekcją 608 Clean Air Act, badanie Underwriters Laboratories wg AHRI 740, tabela 4 (kategorie III, IV, V), numer certyfikatu SA44565. Wydajność referencyjna: R-22 4,7 kg/min (ciecz) / 0,28 kg/min (para); R-134a 2,9 / 0,28; R-407C 5,1 / 0,33; R-410A 5,6 / 0,33 kg/min. Odzysk pary w 40 °C: R-22 0,40 kg/min. Próżnia końcowa odzysku dla wszystkich czterech czynników: 50,8 kPa. Czynnik pozostający w stacji po odzysku: R-22 0,005 kg; R-134a 0,008 kg; R-407C 0,004 kg; R-410A 0,005 kg.

9. Gwarancja i serwis

Stacja objęta jest gwarancją na wady materiałowe i wykonawcze przez dwa lata od daty zakupu u autoryzowanego dystrybutora Fieldpiece. Fieldpiece wymieni lub naprawi wadliwy egzemplarz, według własnego wyboru, po potwierdzeniu wady.

Gwarancja nie obejmuje uszkodzeń powstałych wskutek nadużycia, zaniedbania, wypadku, nieautoryzowanej naprawy, przeróbki ani użytkowania niezgodnego z przeznaczeniem.

Wszelkie gwarancje domniemane wynikające ze sprzedaży produktu Fieldpiece, w tym domniemane gwarancje przydatności handlowej i przydatności do określonego celu, są ograniczone jak powyżej. Fieldpiece nie odpowiada za utratę możliwości korzystania z urządzenia ani za inne szkody uboczne lub następcze, koszty i straty ekonomiczne, ani za roszczenia z tego tytułu. Przepisy lokalne i krajowe mogą się różnić - powyższe ograniczenia lub wyłączenia mogą cię nie dotyczyć.

Serwis w Polsce

Zgłoszenia gwarancyjne i serwisowe prowadzi dystrybutor: 4REF sp. z o.o., Andersa 38, 15-113 Białystok, ue.fer4@kob , 58 00 888 58 84+ . Przed wysyłką skontaktuj się z nami, żeby ustalić tryb naprawy. Zgłoszenie wyślesz na stronie Gwarancja i serwis; kod przyrządu będzie już wpisany. Poza Polską gwarancję prowadzi lokalny dystrybutor Fieldpiece.

10. Zgodność i certyfikaty

Oznaczenia zgodności	CE · UKCA · WEEE (zużyty sprzęt elektryczny i elektroniczny)

Urządzenie oznaczone jest symbolem WEEE: nie wyrzucaj go z odpadami komunalnymi, oddaj do punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego.

Fieldpiece Instruments, 1636 West Collins Avenue, Orange, CA 92867, USA. © Fieldpiece Instruments, Inc. Wersja polska: 4REF sp. z o.o.

4REF sp. z o.o. · Andersa 38, 15-113 Białystok · ue.fer4@kob · 58 00 888 58 84+ www.fieldpiecejoblink.com

Stacja odzyskuczynnika chłodniczego
