Manometr różnicowy
dwuportowy

Spis treści

1. Bezpieczeństwo
2. Zawartość opakowania
3. Pierwsze uruchomienie
4. Obsługa i pomiar
5. Funkcje dodatkowe
6. Konserwacja
7. Rozwiązywanie problemów
8. Dane techniczne
9. Gwarancja i serwis

1. Bezpieczeństwo

Powyżej zakresu ±60 inWC wyświetlacz pokazuje „OL" albo „-OL".

2. Zawartość opakowania

• manometr różnicowy dwuportowy SDMN5 w gumowej obudowie ochronnej;
• 2 wężyki 3/16" (4,8 mm) z mosiężnymi złączkami;
• 2 adaptery RMA316 z 3/16" (4,8 mm) na 5/16" (7,9 mm);
• bateria 9 V (zamontowana);
• instrukcja obsługi.

Sonda ciśnienia statycznego ASP2 to akcesorium opcjonalne - nie ma jej w zestawie.

3. Pierwsze uruchomienie

1. Wyzeruj przed pomiarem

   Naciśnij ZERO tuż przed pomiarem, przy ciśnieniu otoczenia - wyzerujesz jednocześnie P1 i P2. Przy pomiarach poniżej 2 inWC odczytaj wynik w ciągu minuty od wyzerowania, wtedy dokładność jest najlepsza.
2. Podłącz wężyk

   Jeden wężyk daje ciśnienie względem otoczenia (ZERO); dwa wężyki dają odczyt różnicowy P1 minus P2.
3. Wybierz P1 lub P2

   Przyciskiem P1/P2 przełączasz, który port widzisz na głównym polu. P1−P2 jest zawsze widoczne w prawym dolnym rogu.
4. Wybierz jednostkę

   Przyciskiem UNIT przełączasz między inWC, mmWC, mbar i psi. Aktywna jednostka jest widoczna po prawej stronie wyświetlacza.

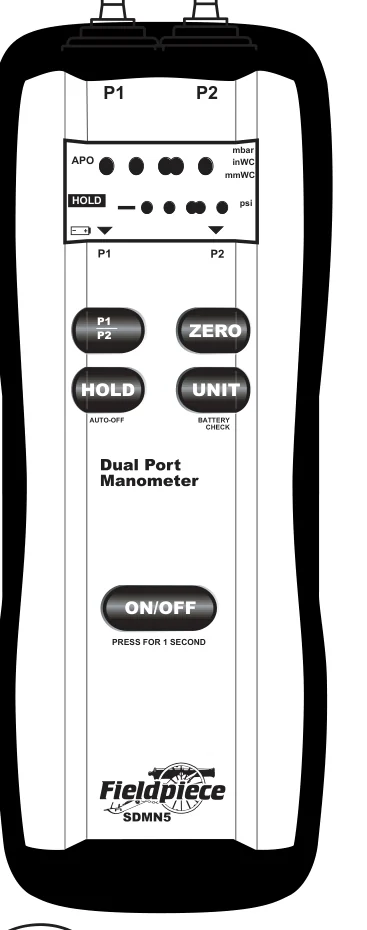

1. P1, P2porty ciśnienia
2. P1/P2przełączanie wskazania P1 albo P2; różnica P1−P2 jest widoczna stale
3. ZEROzerowanie
4. HOLDzatrzymanie wskazania; przytrzymaj przy włączaniu: bez AUTO-OFF
5. UNITjednostka; przytrzymaj: stan baterii (BATTERY CHECK)
6. ON/OFFzasilanie, przytrzymaj sekundę (PRESS FOR 1 SECOND)

4. Obsługa i pomiar

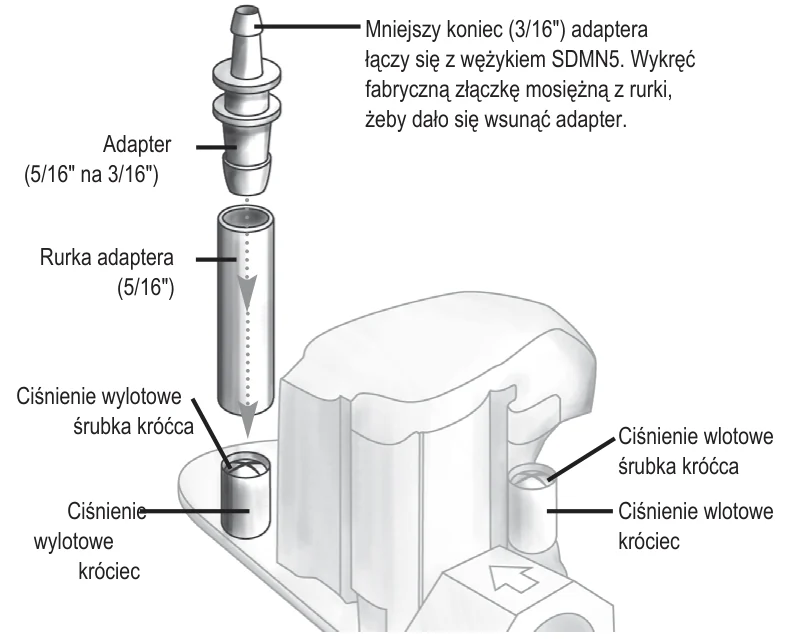

Adapter RMA316 do króćców 5/16" (7,9 mm)

1. Zamknij główny dopływ gazu do kotła.
2. Przestaw przełącznik zaworu gazowego w pozycję OFF.
3. Kluczem imbusowym 3/32" (2,4 mm) poluzuj śrubę króćca ciśnienia wylotowego. Obróć ją o jeden obrót w lewo, żeby otworzyć króciec.
4. Zdejmij z wężyka SDMN5 zamontowaną mosiężną złączkę, żeby dało się wsunąć adapter.
5. Podłącz wężyk SDMN5 do mniejszej końcówki adaptera 3/16" (4,8 mm), a większą końcówkę 5/16" (7,9 mm) wsuń w rurkę adaptera.
6. Nasuń rurkę adaptera 5/16" (7,9 mm) na króciec ciśnienia wylotowego. Zakładka co najmniej 3/8" (9,5 mm) zapobiega przeciekaniu.

Pomiar ciśnienia gazu na regulatorze

1. Wkręć mosiężną złączkę w port pomiarowy regulatora.
2. Uruchom instalację - zapal palnik kotła i pozwól mu pracować normalnie.
3. Odczytaj ciśnienie wychodzące z regulatora.
4. Jeśli podejrzewasz zbyt wysokie albo zbyt niskie ciśnienie wlotowe, podłącz manometr do króćca wlotowego tak samo jak do wylotowego. Przy manometrze dwuportowym sprawdzisz wlot i wylot jednocześnie i zobaczysz spadek ciśnienia na regulatorze.
5. Docelowe ciśnienie wlotowe i wylotowe znajdziesz w specyfikacji producenta regulatora albo kotła.

Ciśnienie statyczne na wentylatorze

Podłącz oba porty po obu stronach wentylatora albo filtra, żeby zmierzyć spadek ciśnienia - SDMN5 pokaże różnicę P1−P2 bezpośrednio, bez przeliczania.

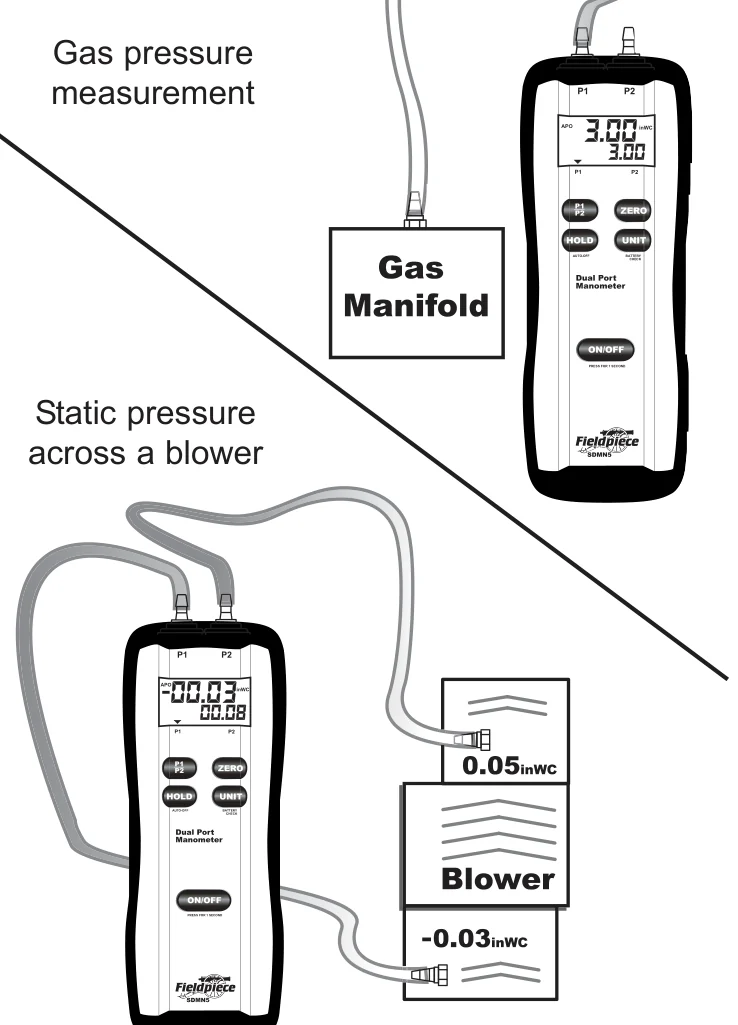

1. Gas pressure measurementpomiar ciśnienia gazu
2. Gas Manifoldkolektor gazowy
3. Static pressure across a blowerciśnienie statyczne na wentylatorze
4. Blowerwentylator

5. Funkcje dodatkowe

1. Automatyczne wyłączanie (APO)

   Włączone domyślnie - na wyświetlaczu widać „APO". Żeby wyłączyć APO, przytrzymaj HOLD podczas włączania miernika; wtedy oznaczenie APO nie pojawi się na ekranie.
2. Funkcja HOLD

   Zatrzymuje bieżące wskazanie na wyświetlaczu.
3. Sprawdzenie baterii

   Przytrzymaj przycisk UNIT, żeby zobaczyć procent pozostałej pojemności baterii. Działa w dowolnym momencie przy włączonym mierniku.
4. Sonda ciśnienia statycznego ASP2

   Podłącz ASP2 do SDMN5 wężykiem, wsuń sondę w nawiercony albo istniejący otwór 1/4" (6,4 mm) i ustaw ją strzałką w kierunku strugi powietrza. Ciśnienie statyczne czytasz na wyświetlaczu SDMN5. Po pomiarze wyjmij sondę i zaślep otwór.

6. Konserwacja

Bateria

Miernik zasila pojedyncza bateria 9 V. Niski stan baterii sygnalizuje symbol na wyświetlaczu; procent pozostałej pojemności sprawdzisz, przytrzymując przycisk UNIT.

Miernik nie chce się włączyć

1. Wyjmij baterię.
2. Przytrzymaj przycisk zasilania przez 45 sekund.
3. Włóż baterię z powrotem i spróbuj włączyć.

Jeśli za pierwszym razem nie pomoże, powtórz. Gdy dalej nie wstaje, sprawdź baterię innym przyrządem i odezwij się do nas.

Kalibracja w terenie

Przycisk ZERO zeruje jednocześnie P1 i P2 do ciśnienia, na jakie są aktualnie wystawione. Wykonuj zerowanie zawsze przy odłączonych od wężyków portach.

7. Rozwiązywanie problemów

8. Dane techniczne

Dokładność w poszczególnych jednostkach
