Przeczytaj całą instrukcję przed pierwszym użyciem. Zachowaj ją na czas eksploatacji przyrządu.
Mierzysz rezystancję izolacji uzwojeń sprężarki i porównujesz z poprzednim pomiarem.
SMG5 to samodzielny, kompaktowy miernik rezystancji izolacji (megger) do sprawdzania stanu izolacji sprężarek i silników HVAC/R. Wystawia napięcie probiercze 1000 V DC, mierzy prąd upływu i pokazuje rezystancję między punktem pomiarowym a masą.
Omomierz w multimetrze podaje na końcówki poniżej 1 V i kilka miliamperów. Takim napięciem nie wykryjesz zawilgoconej izolacji o wysokiej rezystancji, a takim prądem nie zmierzysz bardzo małych rezystancji. SMG5 obciąża izolację napięciem 1000 V DC i mierzy do 2000 MΩ.
Mierz regularnie tym samym miernikiem na tej samej sprężarce, a zobaczysz spadek rezystancji izolacji w czasie - i wymienisz sprężarkę, zanim padnie i rozniesie zanieczyszczenia po całym układzie chłodniczym.
Spis treści
Bezpieczeństwo
Zawartość opakowania
Pierwsze uruchomienie
Obsługa i pomiar
Interpretacja wyniku
Konserwacja
Rozwiązywanie problemów
Dane techniczne
Gwarancja i serwis
Zgodność i certyfikaty
1. Bezpieczeństwo
!
Ostrzeżenie
Przyrząd wystawia na zaciski napięcie probiercze 1000 V DC. Nie dotykaj końcówek sondy, punktów testowych ani zacisków, gdy naciskasz MEAS. Wyłącz miernik, zanim ich dotkniesz - jeśli przełącznik jest w pozycji ON, a przycisk MEAS wciśnięty, na zaciskach pojawi się 1000 V.
!
Ostrzeżenie
Przed otwarciem obudowy albo pokrywy baterii odłącz przewody pomiarowe, żeby uniknąć porażenia prądem. Nie używaj miernika z otwartą pokrywą baterii.
!
Uwaga
Nie mierz izolacji, gdy silnik sprężarki jest w próżni. Odłącz zasilanie od badanego obwodu przed pomiarem i nie używaj przyrządu w atmosferze wybuchowej ani w obecności palnych gazów lub dymu.
!
Ostrzeżenie - pomiar jedną ręką
Wykonuj pomiar jedną ręką, a drugą trzymaj z dala od punktów testowych.
To nie jest przyrząd dla konsumentów: używa go technik przeszkolony w serwisie i montażu instalacji klimatyzacyjnych i chłodniczych. Nie stosuj miernika na obwodach o napięciu znamionowym wyższym niż wskazane w tej instrukcji. Nie używaj przyrządu, jeśli izolacja przewodów, obudowa lub akcesoria wyglądają na uszkodzone. Nie modyfikuj przyrządu ani nie wymieniaj podzespołów na zamienniki - informacje o naprawie znajdziesz w sekcji „Gwarancja i serwis". Stosuj środki ochrony indywidualnej, jeśli wymagają tego warunki pracy.

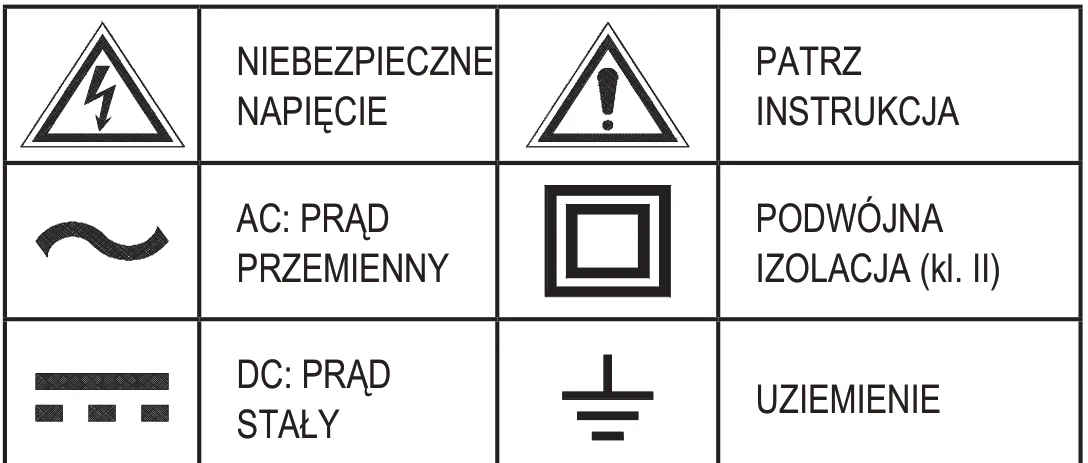

Rys. 1. Międzynarodowe symbole elektryczne na przyrządzie i w instrukcji.
2. Zawartość opakowania
miernik rezystancji izolacji SMG5;
2 końcówki sondy;
przewód uziemiający z odłączaną końcówką;
końcówka krokodylkowa;
futerał;
4 baterie AAA;
instrukcja obsługi.
3. Pierwsze uruchomienie
Odłącz uzwojenie od instalacji
W układzie trójfazowym testuj każde uzwojenie osobno.
Podłącz przewód uziemiający
Podłącz zacisk E do masy końcówką krokodylkową z zestawu, a końcówkę sondy wepnij w gniazdo L.
Włącz miernik
Przesuń środkowy przełącznik suwakowy w pozycję ON.
Wykonaj pomiar
Dotknij sondą punktu pomiarowego, naciśnij i przytrzymaj MEAS, aż odczyt się ustabilizuje.
Zwolnij MEAS
Wynik zostanie na wyświetlaczu przez ok. 15 sekund.
Wyłącz miernik
Przesuń przełącznik w pozycję OFF.

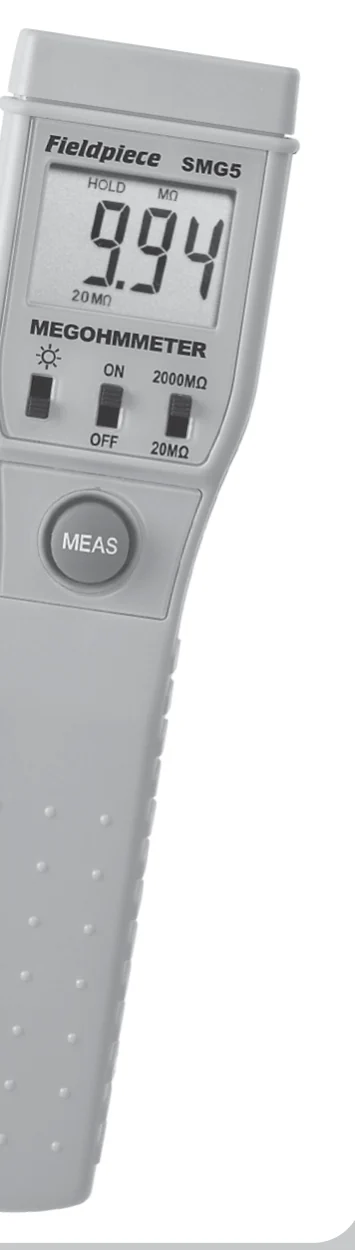

Rys. 2. SMG5 (rysunek producenta; napisy jak na obudowie).
MEASpomiar: przytrzymaj do ustabilizowania odczytu
ON / OFFzasilanie (środkowy przełącznik)
20MΩ / 2000MΩzakres
podświetlenieprzełącznik tła wyświetlacza
4. Obsługa i pomiar
Wybór zakresu
Jeśli na zakresie 20 MΩ wyświetlacz pokazuje „OL", przełącz na zakres 2000 MΩ i powtórz pomiar. Jeśli na zakresie 2000 MΩ odczyt wynosi 19 lub mniej, przełącz na 20 MΩ - dostaniesz lepszą rozdzielczość. Wybrany zakres widać na dole wyświetlacza.
Podświetlenie
Przełącznik podświetlenia włącza tło LCD. Podświetlenie działa tylko wtedy, gdy wyświetlacz jest włączony.
Test baterii
Przesuń środkowy przełącznik w pozycję ON i naciśnij MEAS. Jeśli na wyświetlaczu zaświeci się wskaźnik niskiej baterii, baterie są bliskie końca żywotności i trzeba je wymienić od razu.
Zastosowanie w chłodnictwie i klimatyzacji
Zanieczyszczenia w czynniku chłodniczym - wilgoć, drobiny metalu, kwasy - niszczą izolację uzwojeń sprężarki. Odłącz uzwojenia i zmierz rezystancję między uzwojeniem a masą; porównaj wynik z wartością podaną przez producenta sprzętu albo z własnym doświadczeniem. Dla powtarzalnych wyników uruchom układ na co najmniej godzinę, wyłącz go i zmierz od razu - temperatura i stan czynnika będą wtedy takie same przy każdym pomiarze.
5. Interpretacja wyniku
Poniższe wartości to ogólne wytyczne - producent badanego sprzętu może podawać inne progi w zależności od konstrukcji i warunków.
Odczyt
Stan
Co zrobić
Powyżej 100 MΩ
Stan bardzo dobry
Brak działań
50–100 MΩ
Ślady wilgoci
Wymień filtr osuszacz
20–50 MΩ
Zanieczyszczenie / wilgoć
Wymień filtr osuszacz kilka razy; jeśli jest kwas, wymień olej
0–20 MΩ
Poważne zanieczyszczenie
Pełne czyszczenie układu i ponowna ocena

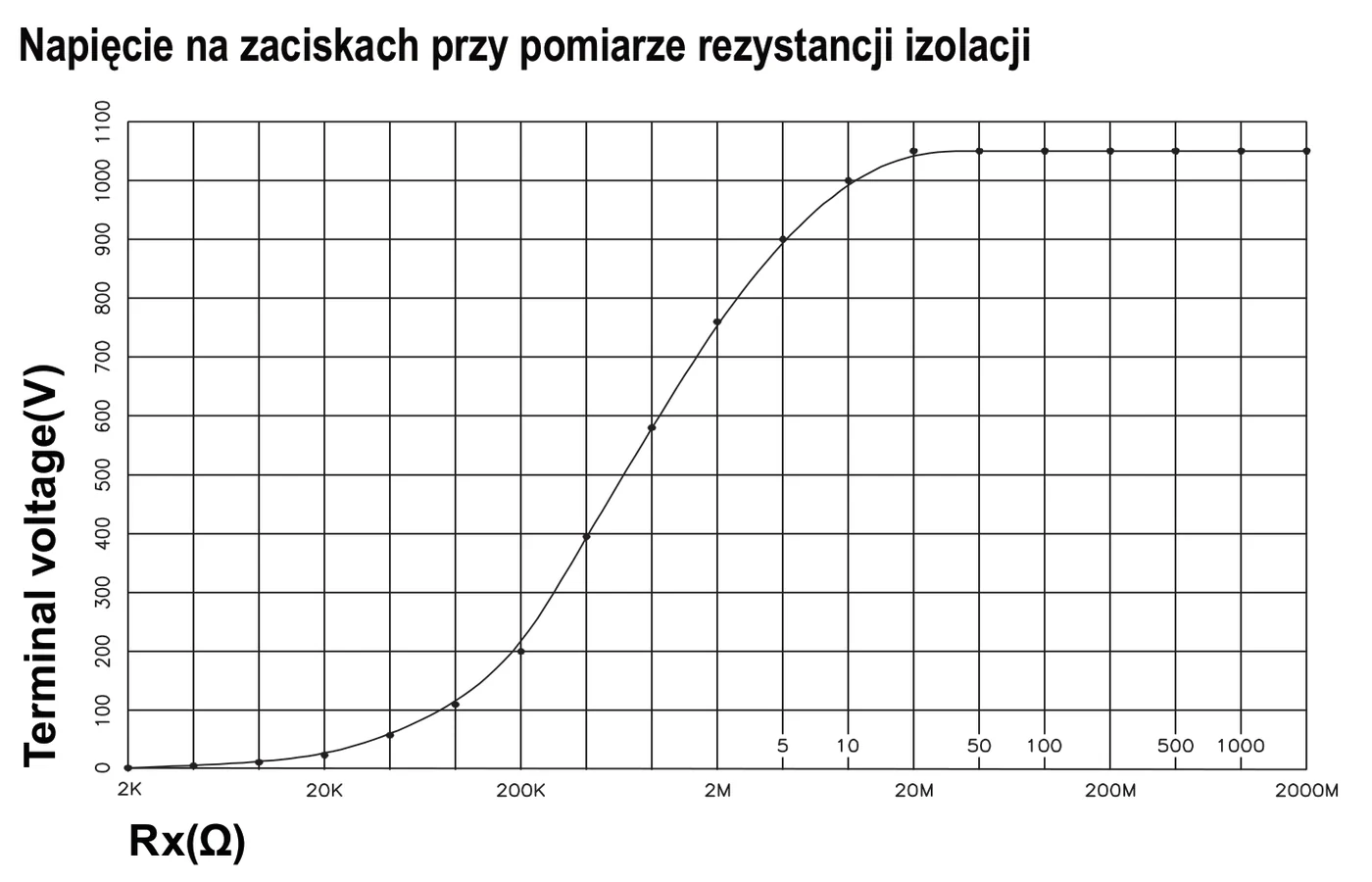

Rys. 3. Napięcie na zaciskach rośnie z mierzoną rezystancją (Terminal voltage = napięcie na zaciskach, Rx = mierzona rezystancja).
Wynik silnie zależy od temperatury uzwojenia. Porównuj tylko odczyty zrobione w podobnych warunkach, najlepiej tym samym miernikiem na tej samej sprężarce, powtarzane w czasie.
6. Konserwacja
Czyszczenie
Obudowę okresowo przecieraj wilgotną szmatką z detergentem. Nie stosuj środków ściernych ani rozpuszczalników.
Baterie
Miernik zasilają 4 baterie AAA. Wskaźnik niskiej baterii pojawia się przy pomiarze bardzo niskich rezystancji, poniżej 500 kΩ - to normalne zjawisko związane z większym poborem prądu. Jeśli wskaźnik pojawia się także przy pomiarach wysokich wartości, wymień baterie.
7. Rozwiązywanie problemów
Objaw
Co zrobić
Wyświetlacz pokazuje „OL" na zakresie 20 MΩ
Rezystancja przekracza zakres. Przełącz na zakres 2000 MΩ i powtórz pomiar.
Odczyt na zakresie 2000 MΩ to 19 lub mniej
Za mała rozdzielczość. Przełącz na zakres 20 MΩ dla dokładniejszego wyniku.
Pojawia się wskaźnik niskiej baterii
Przy pomiarze bardzo niskich rezystancji (poniżej 500 kΩ) miernik pobiera więcej prądu i wskaźnik może się zaświecić. Jeśli po tym kolejne pomiary wysokich wartości też pokazują wskaźnik, wymień baterie.
Wynik różni się od poprzedniego pomiaru na tej samej sprężarce
Rezystancja izolacji silnie zależy od temperatury - może zmienić się nawet dwukrotnie między 21 °C a 38 °C. Porównuj tylko odczyty zrobione w zbliżonej temperaturze uzwojenia, najlepiej zaraz po godzinie pracy układu.
Po naciśnięciu MEAS świeci wskaźnik niskiej baterii
Baterie są bliskie końca żywotności. Wymień wszystkie 4 sztuki AAA.
8. Dane techniczne
Dane techniczne · SMG5
Wyświetlacz
LCD 3,5 cyfry, maksymalny odczyt 1999
Przekroczenie zakresu
wyświetlane „OL" lub „-OL"
Częstotliwość pomiaru
2,5 raza na sekundę, nominalnie
Środowisko pracy
0 °C do 40 °C przy wilgotności poniżej 70 % RH
Temperatura przechowywania
−20 °C do 60 °C, 0–80 % RH (bez baterii)
Automatyczne wyłączanie
ok. 15 sekund
Pobór prądu w czuwaniu
<10 µA
Zasilanie
4 baterie AAA (UM-4, R03), 1,5 V
Czas pracy baterii
typowo 4 h ciągłego pomiaru (test na oporniku 10 MΩ, zakres 20 MΩ)
0,1 × (podana dokładność) na 1 °C poniżej 18 °C lub powyżej 28 °C
9. Gwarancja i serwis
Miernik objęty jest gwarancją na wady materiałowe i wykonawcze przez dwa lata od daty zakupu u autoryzowanego dystrybutora Fieldpiece. Fieldpiece wymieni lub naprawi wadliwy egzemplarz, według własnego wyboru, po potwierdzeniu wady.
Gwarancja nie obejmuje uszkodzeń powstałych wskutek nadużycia, zaniedbania, wypadku, nieautoryzowanej naprawy, przeróbki ani użytkowania niezgodnego z przeznaczeniem.
Wszelkie gwarancje domniemane wynikające ze sprzedaży produktu Fieldpiece, w tym domniemane gwarancje przydatności handlowej i przydatności do określonego celu, są ograniczone jak powyżej. Fieldpiece nie odpowiada za utratę możliwości korzystania z przyrządu ani za inne szkody uboczne lub następcze, koszty i straty ekonomiczne, ani za roszczenia z tego tytułu. Przepisy lokalne i krajowe mogą się różnić - powyższe ograniczenia lub wyłączenia mogą cię nie dotyczyć.
Serwis w Polsce
Zgłoszenia gwarancyjne i serwisowe prowadzi dystrybutor: 4REF sp. z o.o., Andersa 38, 15-113 Białystok, ue.fer4@kob , 58 00 888 58 84+ . Przed wysyłką skontaktuj się z nami, żeby ustalić tryb naprawy. Poza Polską gwarancję prowadzi lokalny dystrybutor Fieldpiece.
10. Zgodność i certyfikaty
Miernik ma znak CE i znak UKCA (UK Conformity Assessed). Symbole elektryczne używane na przyrządzie i w tej instrukcji objaśnia Rys. 1.
Sprzęt oznaczony symbolem WEEE nie może być wyrzucany z odpadami komunalnymi. Przekaż go do punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego. Baterie usuń przed oddaniem urządzenia i zutylizuj oddzielnie.
Dystrybucja PL · 4REF
