| Instrukcja obsługi · JL3MN   Dystrybucja PL · 4REF Instrukcja obsługi Job Link® System |
| Zielony, wolne mruganie | praca normalna |
|---|---|
| Czerwony, wolne mruganie | wymień baterie |

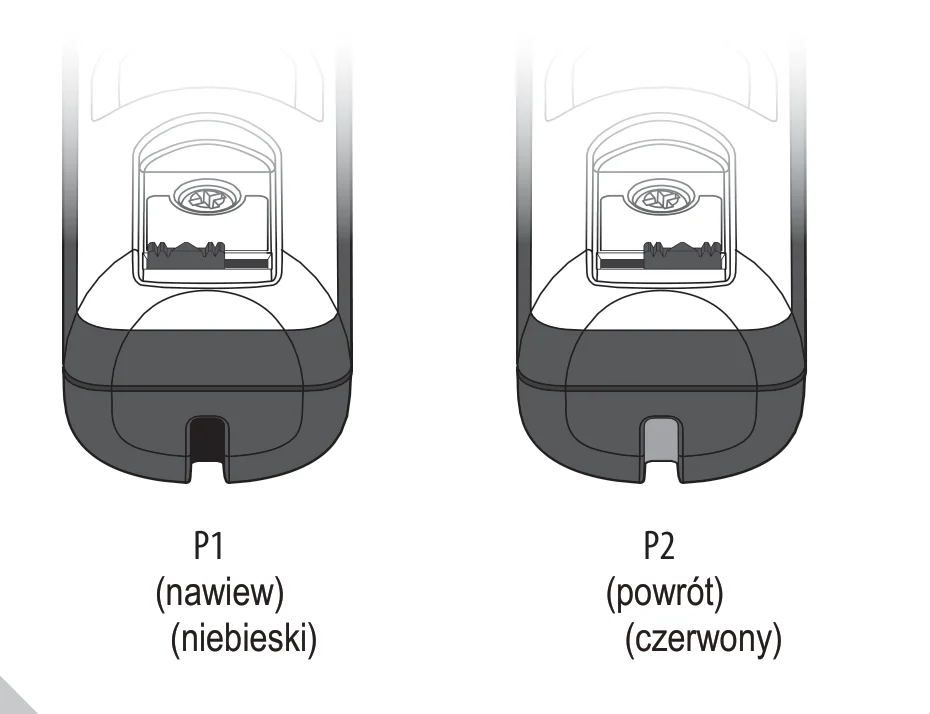

Przełącznik strony
Aplikacja Job Link® wie, którą stronę wybrałeś dla każdego manometru. Ustaw przełącznik i podłącz manometr do odpowiedniego punktu pomiarowego - na przykład kanału powrotnego albo nawiewnego.
Zerowanie

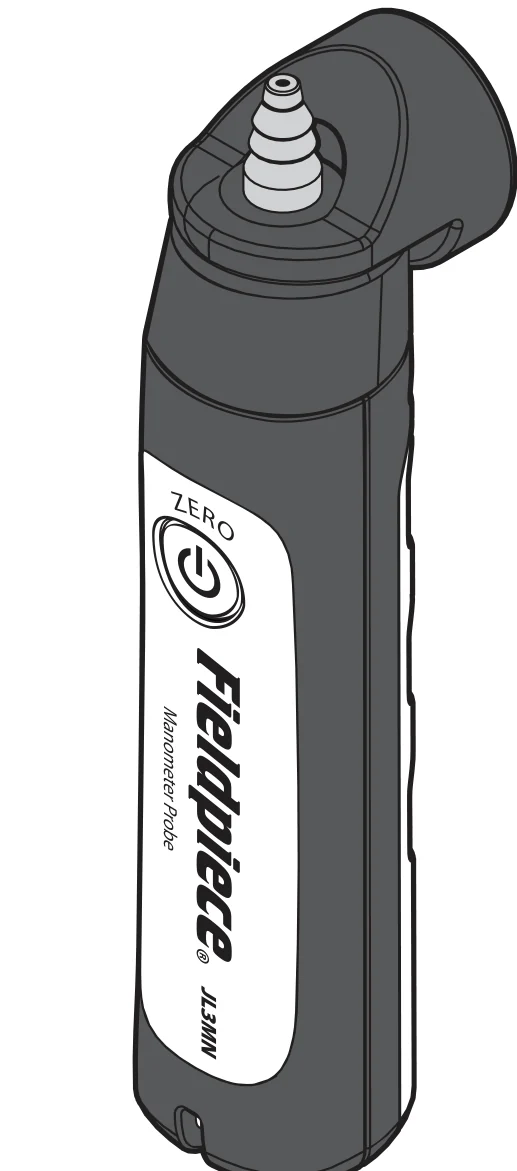

Wyzeruj manometr przed pomiarem, przy ciśnieniu otoczenia i z podłączonym wężykiem. Naciśnij krótko przycisk zasilania na manometrze - obok przycisku jest napis ZERO.
Ciśnienie statyczne

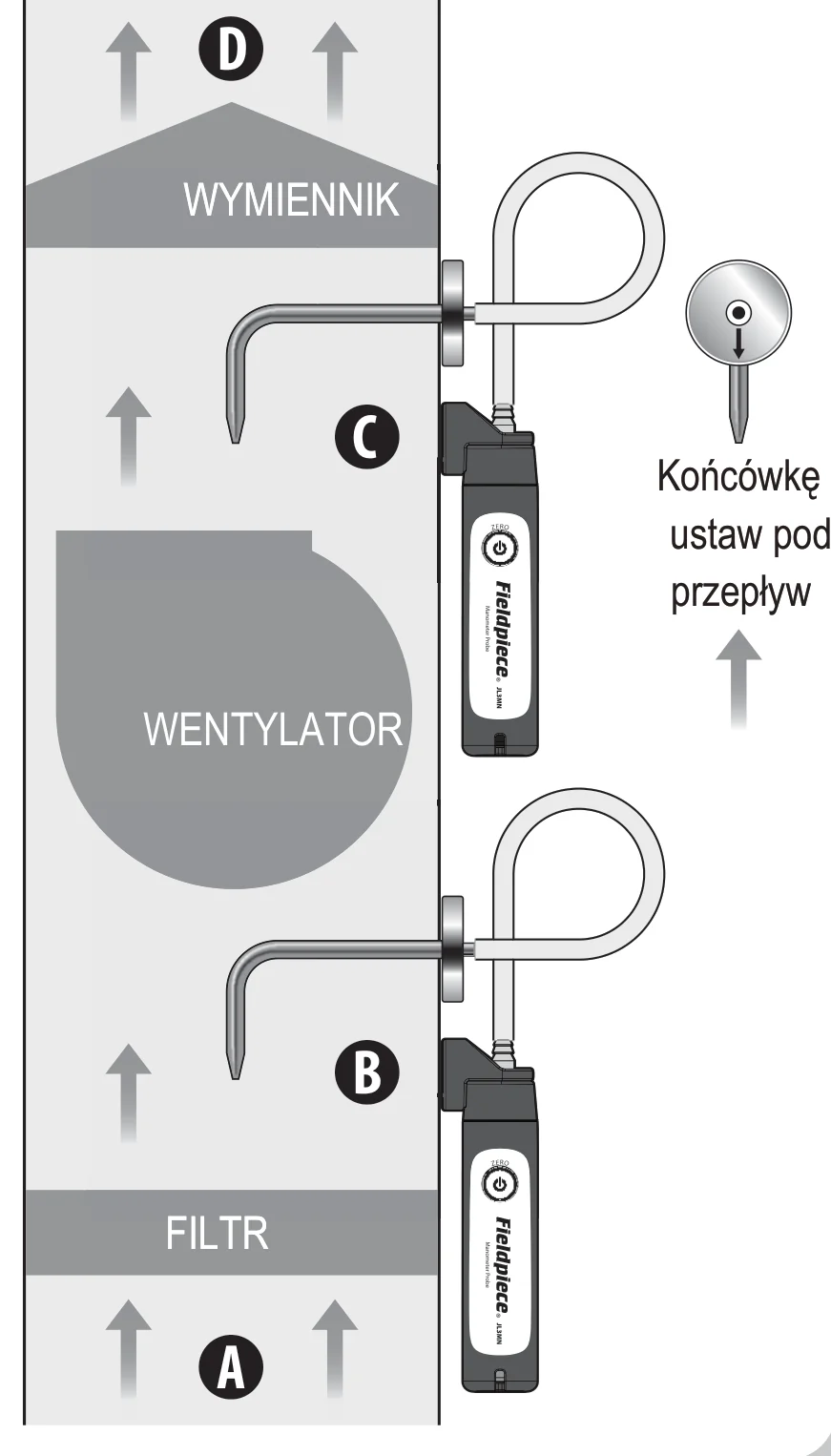

Pomiar ciśnienia statycznego mówi, czy urządzenie pracuje w zakresie podanym przez producenta. Do dokładnego pomiaru użyj końcówki do ciśnienia statycznego z krótkim odcinkiem wężyka.
- Wyzeruj JL3MN przy ciśnieniu otoczenia, z podłączonym wężykiem i końcówką pomiarową, zanim zaczniesz mierzyć. Przy pomiarach poniżej 2 inWC (5,0 mbar) odczytaj wynik w ciągu 1 minuty od zerowania.
- Do pomiaru w strudze powietrza użyj dołączonej końcówki do ciśnienia statycznego.
- Postaw JL3MN przed filtrem i za filtrem, żeby zmierzyć spadek ciśnienia na filtrze (B − A).
- Postaw JL3MN przed wymiennikiem i za wymiennikiem, żeby zmierzyć spadek ciśnienia na wymienniku (D − C).
- Postaw JL3MN na wlocie i na wylocie powietrza z urządzenia, żeby zmierzyć całkowite ciśnienie zewnętrzne statyczne (C − B). Punkty pomiaru TESP sprawdź u producenta urządzenia.
Ciśnienie gazu
Sprawdzenie ciśnienia gazu zapobiega twardym startom i przegrzewaniu wymiennika ciepła.
- Sprawdź w dokumentacji producenta docelowe ciśnienie paliwa albo gazu na wlocie i na wylocie.
- Zamknij główny dopływ gazu do kotła.
- Wyzeruj JL3MN przy ciśnieniu otoczenia, z podłączonym wężykiem, zanim zaczniesz mierzyć.

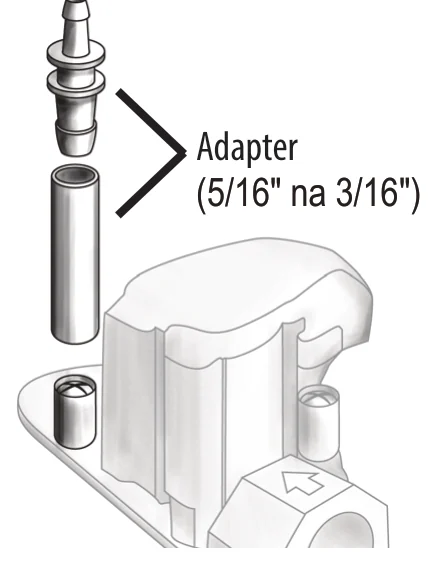

- Wykręć śrubę króćca ciśnienia wylotowego i wkręć mosiężną złączkę wężyka w króciec wylotowy regulatora gazu.
- Jeśli podejrzewasz za wysokie albo za niskie ciśnienie na wlocie regulatora, podłącz JL3MN do króćca wlotowego.
- Uruchom kocioł i zacznij mierzyć.
Automatyczne wyłączanie (APO)
Manometr wyłącza się po 2 godzinach. Żeby wyłączyć APO do najbliższego wyłączenia zasilania, przy włączonym manometrze naciśnij przycisk dwa razy; dioda krótko mrugnie czerwonym. Żeby APO włączyć ponownie, naciśnij przycisk dwa razy jeszcze raz; dioda krótko zaświeci czerwonym.
5. Praca z dwoma manometrami - zestaw JL3KM2INT
Zestaw JL3KM2INT to dwa manometry JL3MN pracujące jednocześnie. Bez przewodu między nimi zmierzysz ciśnienie różnicowe z dwóch punktów instalacji naraz.
- ciśnienie powrotne, ciśnienie nawiewne i całkowite ciśnienie zewnętrzne statyczne w jednym widoku, na żywo;
- ciśnienie na wlocie i na wylocie zaworu gazowego (kolektorze palników) w czasie rzeczywistym.
6. Konserwacja
Czyszczenie
Obudowę przetrzyj wilgotną szmatką. Nie używaj detergentów ani rozpuszczalników. Nie wdmuchuj sprężonego powietrza do króćca na wężyk.
Baterie
Gdy dioda wolno mruga czerwonym, wymień baterie. Wyłącz zasilanie, odkręć jedną śrubę żółtej pokrywy i włóż 2 baterie AAA. Stan baterii sprawdzisz też w menedżerze narzędzi w aplikacji Job Link®.
Ochrona czujnika
Przechowuj JL3MN w osłonie ochronnej, gdy go nie używasz - zapobiega to przedostawaniu się zanieczyszczeń do króćca na wężyk. Nie przekraczaj maksymalnego ciśnienia podanego w danych technicznych.
7. Rozwiązywanie problemów
| Objaw | Co zrobić |
|---|---|
| Manometr nie łączy się z aplikacją | Sprawdź, czy jest włączony i czy telefon obsługuje BLE 4.0. Zmniejsz odległość i usuń przeszkody z linii wzroku - zasięg to 305 m, a przeszkody go skracają. |
| Odczyt przy ciśnieniu otoczenia różny od zera | Odłącz manometr od instalacji i wyzeruj go przy ciśnieniu otoczenia, z podłączonym wężykiem: naciśnij krótko przycisk zasilania. Dopiero potem podłącz go z powrotem. |
| Manometr wyłącza się w trakcie pracy | Działa APO po 2 godzinach. Wyłącz APO dwukrotnym naciśnięciem przycisku przy włączonym zasilaniu. |
| Czerwona dioda mruga wolno | Baterie na wyczerpaniu. Wymień 2 baterie AAA. |
8. Dane techniczne
| Media | gazy suche, niekorozyjne |
|---|---|
| Króciec ciśnieniowy | złączka na wężyk elastyczny o średnicy wewnętrznej 4,5 do 8 mm |
| Jednostki | inWC, mmWC, mbar, psi, Pa |
| Dokładność inWC | ±(1,5 % + 0,02) w zakresie 0,00 do ±60,00 |
| Dokładność mmWC | ±(1,5 % + 0,5) w zakresie 0,0 do ±1500,0 |
| Dokładność mbar | ±(1,5 % + 0,05) w zakresie 0,00 do ±150,00 |
| Dokładność psi | ±(1,5 % + 0,001) w zakresie 0,000 do ±2,165 |
| Dokładność Pa | ±(1,5 % + 5) w zakresie 0 do ±14 930 |
| Maksymalne przeciążenie | 80,0 kPa (11,6 psi; 321,08 inWC) |
| Zasilanie | 2 × AAA, NEDA 24A, IEC LR03 |
| Czas pracy | typowo 150 h na bateriach alkalicznych |
| Automatyczne wyłączanie | 2 h (można wyłączyć) |
| Łączność | 2,4 GHz, zasięg 305 m w linii wzroku (przeszkody skracają zasięg) |
| Wymagane urządzenie | BLE 4.0 z iOS® 7.0 lub Android™ 5.0 (aktualna lista na www.fieldpiece.com) |
| Środowisko pracy | −23 °C do 50 °C przy wilgotności względnej poniżej 75 % |
| Temperatura przechowywania | −23 °C do 60 °C przy wilgotności względnej poniżej 80 % (bez baterii) |
| Masa | 137 g |
Współczynnik temperaturowy: 0,1 × (podana dokładność) na 1 °C w zakresach −23 °C do 18 °C oraz 28 °C do 50 °C. Patenty: www.fieldpiece.com/patents.
9. Gwarancja i serwis
Manometr objęty jest gwarancją na wady materiałowe i wykonawcze przez dwa lata od daty zakupu u autoryzowanego dystrybutora Fieldpiece. Fieldpiece wymieni lub naprawi wadliwy egzemplarz, według własnego wyboru, po potwierdzeniu wady.
Gwarancja nie obejmuje uszkodzeń powstałych wskutek nadużycia, zaniedbania, wypadku, nieautoryzowanej naprawy, przeróbki ani użytkowania niezgodnego z przeznaczeniem.
Wszelkie gwarancje domniemane wynikające ze sprzedaży produktu Fieldpiece, w tym domniemane gwarancje przydatności handlowej i przydatności do określonego celu, są ograniczone jak powyżej. Fieldpiece nie odpowiada za utratę możliwości korzystania z przyrządu ani za inne szkody uboczne lub następcze, koszty i straty ekonomiczne, ani za roszczenia z tego tytułu. Przepisy lokalne i krajowe mogą się różnić - powyższe ograniczenia lub wyłączenia mogą cię nie dotyczyć.
10. Zgodność i certyfikaty
| Norma radiowa | EN 300 328 |
|---|---|
| Pozostałe oznaczenia | UK Conformity Assessed · IC (Industry Canada) · RCM · WEEE (zużyty sprzęt elektryczny i elektroniczny) · RoHS (ograniczenie substancji niebezpiecznych) |
Sprzęt oznaczony symbolem WEEE nie może być wyrzucany z odpadami komunalnymi. Przekaż go do punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego. Baterie usuń przed oddaniem urządzenia i zutylizuj oddzielnie.
Urządzenie zawiera nadajnik radiowy pracujący w paśmie 2,4 GHz. Praca dozwolona pod dwoma warunkami: urządzenie nie może powodować szkodliwych zakłóceń i musi przyjmować wszelkie odbierane zakłócenia, w tym takie, które mogą powodować niepożądane działanie. Zmiany lub modyfikacje niezatwierdzone przez producenta mogą pozbawić cię prawa do eksploatacji urządzenia.
Ekspozycja na promieniowanie radiowe: urządzenie spełnia limity ekspozycji dla środowiska niekontrolowanego i powinno być instalowane oraz użytkowane przy zachowaniu odległości co najmniej 0,5 cm między anteną a ciałem.
