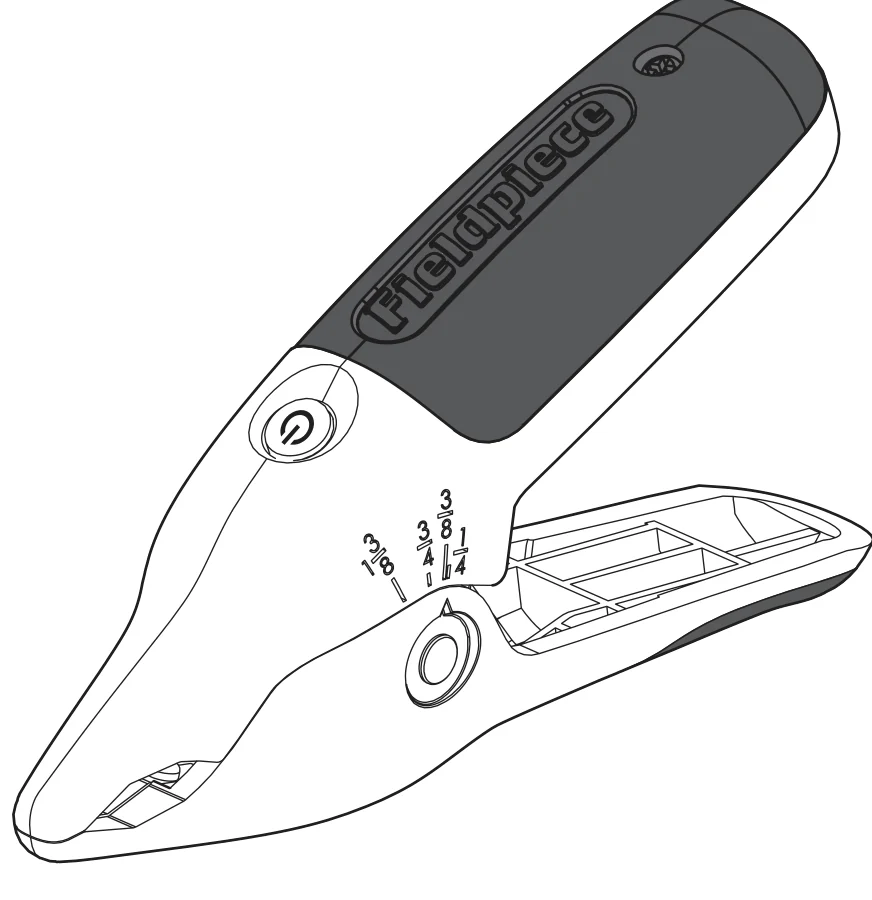

| Instrukcja obsługi · JL3PC   Dystrybucja PL · 4REF Instrukcja obsługi Job Link® System |
| Zielony, wolne mruganie | praca normalna |
|---|---|
| Żółty, mrugnięcie | obwód termopary otwarty - brak styku z rurą |
| Czerwony, wolne mruganie | wymień baterie |

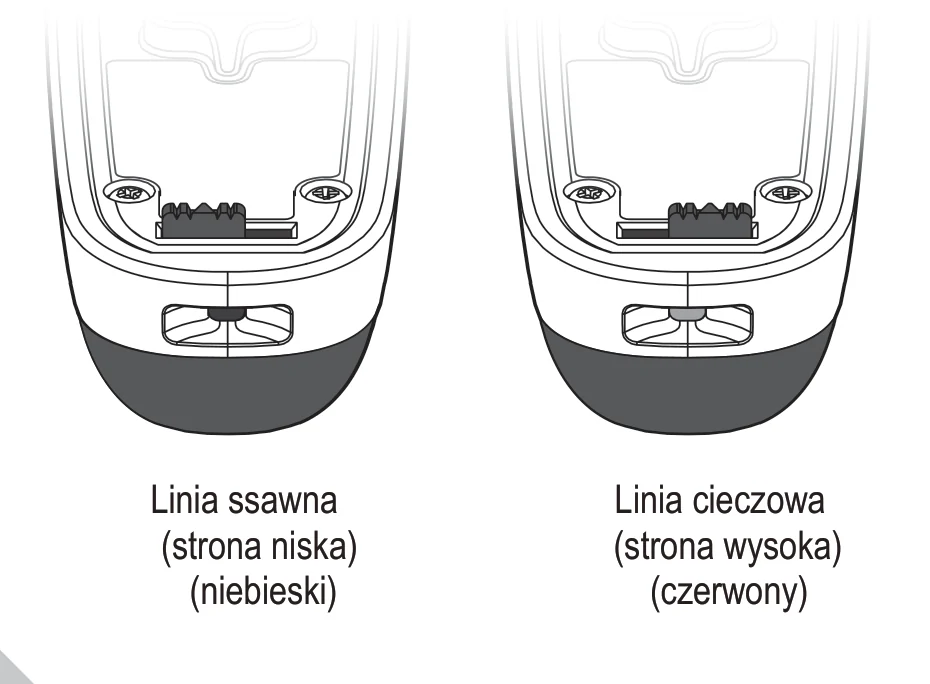

Przełącznik strony wysokiej i niskiej
Aplikacja Job Link® wie, którą stronę wybrałeś dla każdego zacisku. Ustaw przełącznik na linię ssawną (strona niska, niebieski) albo cieczową (strona wysoka, czerwony) i załóż zacisk na odpowiednią rurę.
strona wysoka · czerwony
strona niska · niebieski
Czujnik Rapid Rail™
Zwykłe zaciski rurowe opierają czujnik na powierzchni rury. Część czujników dotyka rury bezpośrednio, część ma między sobą a rurą warstwę pośrednią. Na taki pomiar wpływa wiatr, ciepło otoczenia, korozja, izolacja, farba i brud - a błędu nie widać w odczycie.
Rapid Rail™ zamyka obwód termopary przez samą rurę: rura jest częścią czujnika. Jeśli dostajesz odczyt, ten odczyt jest prawidłowy.
Ponieważ złącze termopary powstaje na rurze, wystarczy taki styk, który przewodzi prąd. Zacisk może więc siedzieć pod kątem albo na łuku bez straty dokładności.
Sygnalizacja obwodu
| Pojedynczy sygnał, zielona dioda | obwód zamknięty - trwa pomiar |
|---|---|
| Podwójny sygnał, żółta dioda | obwód otwarty - brak pomiaru |
Brak odczytu oznacza, że coś na rurze przerywa obwód elektryczny, a przy okazji psułoby dokładność. Czasem wystarczy obrócić zacisk kilka razy w jedną i drugą stronę wokół rury, żeby przeciąć warstwę zanieczyszczeń. Czasem rurę trzeba przetrzeć płótnem ściernym.
Automatyczne wyłączanie (APO)
Jeśli zacisk nie był otwierany ani zamykany i nie naciskałeś przycisku, wyłącza się po 2 godzinach. Żeby wyłączyć APO do najbliższego wyłączenia zasilania, przy włączonym zacisku naciśnij przycisk dwa razy - dioda krótko mrugnie czerwonym. Żeby APO włączyć ponownie, przy włączonym zacisku znowu naciśnij dwa razy; dioda krótko zaświeci czerwonym.
5. Zdalna rejestracja danych
Aplikacją Job Link® zaprogramujesz JL3PC tak, żeby rejestrował pomiary od zadanej godziny, nawet przez 7 dni. Automatyczne wyłączanie jest wtedy nieaktywne.
- Upewnij się, że JL3PC jest wyłączony.
- Otwórz aplikację Job Link® system.
- Przytrzymaj przycisk 5 sekund, żeby wejść w tryb rejestracji. Dioda świeci ciągłym zielonym.
- Ustaw parametry rejestracji w aplikacji. Dioda mruga zielonym w czasie przesyłania ustawień, a potem wolno mruga niebieskim w oczekiwaniu na zaprogramowaną godzinę startu.
- Załóż JL3PC na rurę w instalacji.
- Po nadejściu godziny startu dioda mruga zielonym bardzo wolno - rejestracja trwa.
- Po upływie zaprogramowanego czasu dioda mruga i zacisk wyłącza się.
- Powtórz kroki 1–3 i pobierz zapis z JL3PC w aplikacji.
6. Konserwacja i sprawdzenie dokładności
Czyszczenie
Obudowę przetrzyj wilgotną szmatką. Nie używaj detergentów ani rozpuszczalników.
Baterie
Gdy dioda wolno mruga czerwonym, wymień baterie. Wyłącz zasilanie, odkręć jedną śrubę górnej gumowanej pokrywy i włóż 2 baterie AAA. Stan baterii sprawdzisz też w menedżerze narzędzi w aplikacji Job Link®.
Sprawdzenie dokładności
JL3PC pracuje bezprzewodowo, więc nie wymaga kalibracji tak często jak termopary przewodowe. Dokładność sprawdzisz w wodzie z lodem.
- Zanurz w wodzie z lodem sam czujnikNie zanurzaj całego zacisku.
- Odczytaj wskazanieZależnie od ciśnienia atmosferycznego i czystości wody zacisk pokaże 0 °C ±0,6 °C.
- Ustaw poprawkę, jeśli trzebaPoprawkę dla tego konkretnego przyrządu ustawisz w menedżerze narzędzi w aplikacji Job Link®.
Wynik zależy od ciśnienia atmosferycznego i czystości wody - stąd tolerancja ±0,6 °C przy wzorcowym 0 °C. Jeśli kalibracja jest potrzebna, ustaw poprawkę dla tego narzędzia w menedżerze narzędzi w aplikacji.
7. Rozwiązywanie problemów
| Objaw | Co zrobić |
|---|---|
| Brak odczytu, żółta dioda i podwójny sygnał | Obwód termopary jest otwarty. Rura jest brudna, skorodowana, pomalowana albo pokryta powłoką. Obróć zacisk kilka razy wokół rury, a jeśli to nie pomoże - przetrzyj rurę płótnem ściernym z zestawu i załóż zacisk ponownie. |
| Brak przegrzania i dochłodzenia w aplikacji | Do policzenia obu wartości potrzebne są trzy rzeczy naraz: podłączona sonda ciśnienia, podłączony zacisk rurowy i wybrany czynnik chłodniczy. Sprawdź po kolei. |
| Zacisk nie pojawia się w aplikacji | Sprawdź, czy zacisk jest włączony i czy telefon obsługuje BLE 4.0. Zmniejsz odległość i usuń przeszkody z linii wzroku. |
| Zacisk wyłącza się w trakcie pracy | Działa APO po 2 godzinach bez otwarcia lub zamknięcia zacisku i bez naciśnięcia przycisku. Wyłącz APO dwukrotnym naciśnięciem przycisku. |
| Czerwona dioda mruga wolno | Baterie na wyczerpaniu. Wymień 2 baterie AAA. |
| Odczyt odbiega od wzorca | Sprawdź zacisk w wodzie z lodem według punktu 6 i ustaw poprawkę w menedżerze narzędzi. |
8. Dane techniczne
| Typ czujnika | termopara Rapid Rail™ (nikiel-chrom / nikiel-aluminium) |
|---|---|
| Zakres średnic rur | 1/4" do 1 3/8" (6,4 do 34,9 mm) średnicy zewnętrznej |
| Powierzchnia rury | musi przewodzić prąd elektryczny |
| Sygnalizacja pomiaru | brzęczyk i dioda LED |
| Zakres pomiarowy | −46 °C do 125 °C (−50 °F do 257 °F) |
| Odporność cieplna | korpus z tworzywa i izolacja przewodu wytrzymują pracę ciągłą do 125 °C |
| Czas stabilizacji | typowo 3 s |
| Dokładność | ±0,6 °C |
| Zasilanie | 2 × AAA, NEDA 24A, IEC LR03 |
| Czas pracy | typowo 150 h na bateriach alkalicznych |
| Automatyczne wyłączanie | 2 h (można wyłączyć) |
| Łączność | 2,4 GHz, zasięg 305 m w linii wzroku (przeszkody skracają zasięg) |
| Wymagane urządzenie | BLE 4.0 z iOS® 7.0 lub Android™ 5.0 (aktualna lista na www.fieldpiece.com) |
| Środowisko pracy | −20 °C do 50 °C przy wilgotności względnej poniżej 75 % |
| Temperatura przechowywania | −20 °C do 60 °C, 0 do 80 % wilgotności względnej (bez baterii) |
| Masa | 150 g |
| Odporność na wodę | konstrukcja zgodna z IP55 |
Współczynnik temperaturowy: 0,1 × (podana dokładność) na 1 °C w zakresach −20 °C do 18 °C oraz 28 °C do 50 °C. Patenty: www.fieldpiece.com/patents.
9. Gwarancja i serwis
Zacisk objęty jest gwarancją na wady materiałowe i wykonawcze przez dwa lata od daty zakupu u autoryzowanego dystrybutora Fieldpiece. Fieldpiece wymieni lub naprawi wadliwy egzemplarz, według własnego wyboru, po potwierdzeniu wady.
Gwarancja nie obejmuje uszkodzeń powstałych wskutek nadużycia, zaniedbania, wypadku, nieautoryzowanej naprawy, przeróbki ani użytkowania niezgodnego z przeznaczeniem.
Wszelkie gwarancje domniemane wynikające ze sprzedaży produktu Fieldpiece, w tym domniemane gwarancje przydatności handlowej i przydatności do określonego celu, są ograniczone jak powyżej. Fieldpiece nie odpowiada za utratę możliwości korzystania z przyrządu ani za inne szkody uboczne lub następcze, koszty i straty ekonomiczne, ani za roszczenia z tego tytułu. Przepisy lokalne i krajowe mogą się różnić - powyższe ograniczenia lub wyłączenia mogą cię nie dotyczyć.
10. Zgodność i certyfikaty
| Norma radiowa | EN 300 328 |
|---|---|
| Identyfikator modułu FCC | 2ALHR003 |
| IC (Industry Canada) | 22518-BT003 |
| IFETEL | RCPFI2A18-0235 |
| Pozostałe oznaczenia | RCM · UKCA · WEEE (zużyty sprzęt elektryczny i elektroniczny) · RoHS (ograniczenie substancji niebezpiecznych) |
Sprzęt oznaczony symbolem WEEE nie może być wyrzucany z odpadami komunalnymi. Przekaż go do punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego. Baterie usuń przed oddaniem urządzenia i zutylizuj oddzielnie.
Urządzenie zawiera nadajnik radiowy pracujący w paśmie 2,4 GHz. Praca dozwolona pod dwoma warunkami: urządzenie nie może powodować szkodliwych zakłóceń i musi przyjmować wszelkie odbierane zakłócenia, w tym takie, które mogą powodować niepożądane działanie. Zmiany lub modyfikacje niezatwierdzone przez producenta mogą pozbawić cię prawa do eksploatacji urządzenia.
Ekspozycja na promieniowanie radiowe: urządzenie spełnia limity ekspozycji dla środowiska niekontrolowanego i powinno być instalowane oraz użytkowane przy zachowaniu odległości co najmniej 0,5 cm między anteną a ciałem.
Fieldpiece Instruments, 1636 West Collins Avenue, Orange, CA 92867, USA. © Fieldpiece Instruments, Inc. 2022; v20. Wersja polska: 4REF sp. z o.o.
