| Instrukcja obsługi · JL3RH   Dystrybucja PL · 4REF Instrukcja obsługi Job Link® System |
| Zielony, wolne mruganie | praca normalna |
|---|---|
| Czerwony, wolne mruganie | wymień baterie |

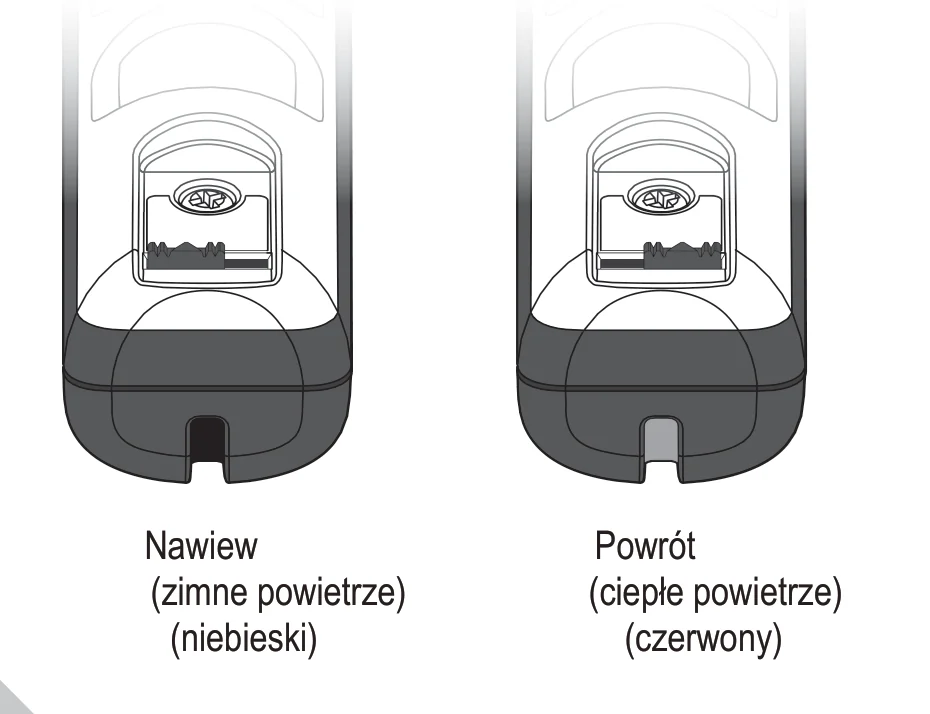

Przełącznik nawiewu i powrotu
Aplikacja Job Link® wie, którą stronę wybrałeś dla każdej sondy. Ustaw przełącznik zgodnie z tym, gdzie sondę stawiasz, a aplikacja sama przypisze odczyt do właściwego punktu układu.
powietrze ciepłe · czerwony
powietrze schłodzone · niebieski

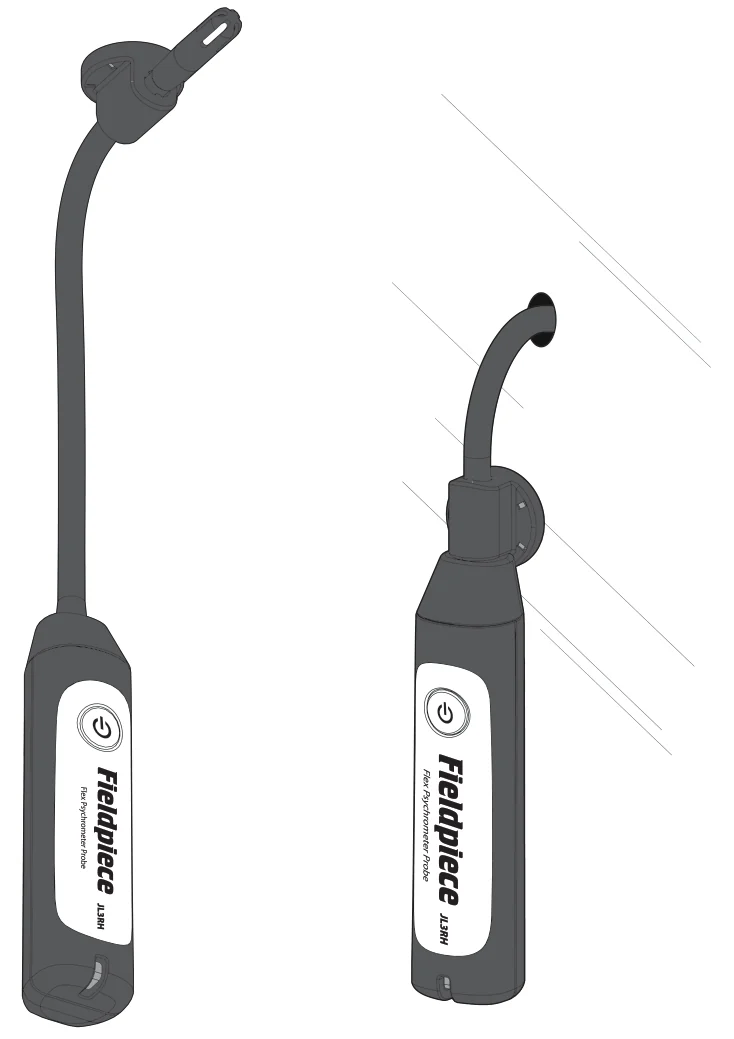

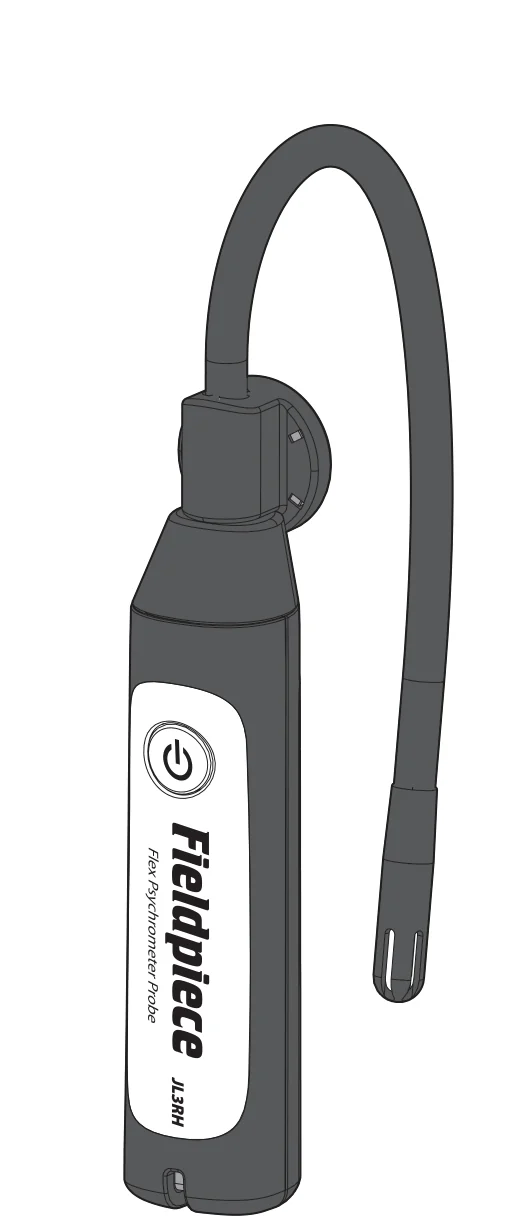

Magnetyczny uchwyt
Magnes przesuwasz po giętkim ramieniu sondy. Przesuń go na sam koniec, a sięgniesz do kratek i anemostatów pod sufitem bez drabiny. Magnes trzyma też sondę na blasze przy pomiarze w kanale: dognij ramię i wsuń je w otwór 10 mm (3/8").
Stabilizacja odczytu
Czujnik wilgotności potrzebuje typowo 60 s na 90 % zakresu. Odczekaj ten czas, zanim spiszesz wynik.
Automatyczne wyłączanie (APO)
Sonda wyłącza się po 2 godzinach. Aby wyłączyć APO do najbliższego wyłączenia zasilania, przy włączonej sondzie naciśnij przycisk dwa razy - dioda krótko mrugnie czerwonym. Aby APO włączyć ponownie, przy włączonej sondzie znowu naciśnij dwa razy; dioda krótko zaświeci czerwonym.
5. Zdalna rejestracja danych
Aplikacją Job Link® zaprogramujesz JL3RH tak, aby rejestrował pomiary od zadanej godziny, nawet przez 7 dni. Automatyczne wyłączanie jest wtedy nieaktywne.
- Upewnij się, że JL3RH jest wyłączony.
- Otwórz aplikację Job Link® system.
- Przytrzymaj przycisk 5 sekund, żeby wejść w tryb rejestracji. Dioda świeci ciągłym zielonym.
- Ustaw parametry rejestracji w aplikacji. Dioda mruga zielonym w czasie przesyłania ustawień, a potem wolno mruga niebieskim w oczekiwaniu na zaprogramowaną godzinę startu.
- Umieść JL3RH w mierzonym punkcie instalacji.
- Po nadejściu godziny startu dioda mruga zielonym bardzo wolno - rejestracja trwa.
- Po upływie zaprogramowanego czasu dioda mruga i sonda wyłącza się.
- Powtórz kroki 1–3 i pobierz zapis z JL3RH w aplikacji.
W oryginalnej instrukcji producent zapowiada, że rejestracja danych pojawi się w aktualizacji aplikacji. Jeśli jej nie widzisz, zaktualizuj aplikację i oprogramowanie sondy.
6. Konserwacja i pielęgnacja czujnika
Czyszczenie
Obudowę przetrzyj wilgotną szmatką. Nie używaj detergentów ani rozpuszczalników. Czujnika nie dotykaj i nie czyść.
Baterie
Gdy dioda wolno mruga czerwonym, wymień baterie. Wyłącz zasilanie, odkręć jedną śrubę żółtej pokrywy i włóż 2 baterie AAA. Stan baterii sprawdzisz też w menedżerze narzędzi w aplikacji Job Link®.
Ochrona czujnika
Po pomiarze nasuń osłonę na końcówkę sondy. Warunki skrajne i opary rozpuszczalników - klejów, farb, środków do czyszczenia parowników - mogą przesunąć charakterystykę czujnika wilgotności względnej. Sondy nie przechowuj w tej samej kieszeni torby co butelki z chemią serwisową.
Rekalibracja w środowisku 75 % RH
Przesunięty czujnik odtworzysz sam, wygrzewając go przez dobę w powietrzu o znanej wilgotności. Nasycony roztwór soli kuchennej utrzymuje nad sobą 75 % RH.
- Przygotuj nasycony roztwór soliDo czystej nakrętki albo małego pojemnika wsyp sól kuchenną i zwilż ją wodą tak, aby została mokra papka, a nie roztwór wodnisty.
- Włóż pojemnik i sondę do szczelnej torbySonda nie może dotykać soli ani wilgotnej ścianki. Torbę zamknij szczelnie.
- Odczekaj 24 godzinyW temperaturze pokojowej 20–30 °C, bez poruszania torbą. Po tym czasie sonda powinna pokazywać 75 % RH.
Roztwór nie może dotknąć sondy.
7. Rozwiązywanie problemów
| Objaw | Co zrobić |
|---|---|
| Wilgotność względna ustala się bardzo wolno | To normalne: czujnik potrzebuje typowo 60 s na 90 % zakresu. Sprawdź, czy zdjęta jest osłona końcówki i czy przez sondę faktycznie przepływa powietrze. |
| Odczyt wilgotności wyraźnie przesunięty | Czujnik mógł zostać przesunięty przez opary rozpuszczalnika albo warunki skrajne. Wykonaj rekalibrację w 75 % RH według sekcji 6. |
| Sonda nie pojawia się w aplikacji | Sprawdź, czy sonda jest włączona i czy telefon obsługuje BLE 4.0 (lista zgodnych urządzeń: www.fieldpiece.com). Zmniejsz odległość i usuń przeszkody z linii wzroku. |
| Sonda wyłącza się w trakcie pracy | Działa APO po 2 godzinach. Wyłącz APO dwukrotnym naciśnięciem przycisku. |
| Czerwona dioda mruga wolno | Baterie na wyczerpaniu. Wymień 2 baterie AAA. |
8. Dane techniczne
| Giętkie ramię sondy | średnica 9 mm, długość 235 mm |
|---|---|
| Mierzone wielkości | temperatura termometru suchego, temperatura termometru mokrego, wilgotność względna, punkt rosy, entalpia |
| Zasilanie | 2 × AAA, NEDA 24A, IEC LR03 |
| Czas pracy | typowo 150 h na bateriach alkalicznych |
| Automatyczne wyłączanie | 2 h (można wyłączyć) |
| Łączność | 2,4 GHz, zasięg 305 m w linii wzroku (przeszkody skracają zasięg) |
| Wymagane urządzenie | BLE 4.0 z iOS® 7.0 lub Android™ 5.0 (aktualna lista na www.fieldpiece.com) |
| Środowisko pracy | −20 °C do 50 °C przy <75 % RH |
| Temperatura przechowywania | −20 °C do 60 °C, 0–80 % RH (bez baterii) |
| Masa | 150 g |
| Zakres pomiarowy | 0–100 % RH |
|---|---|
| Dokładność (przy 23 °C) | ±2,5 % RH w zakresie 10–90 % RH; ±5 % RH poniżej 10 % RH i powyżej 90 % RH |
| Histereza | typowo ±1 % RH (przebieg 10 % → 90 % → 10 % RH) |
| Czas odpowiedzi | typowo 60 s dla 90 % zakresu |
| Zakres pomiarowy | −40 °C do 121 °C |
|---|---|
| Dokładność | ±0,6 °C w zakresie 0–45 °C; ±1 °C w zakresach −40 °C do 0 °C oraz 45 °C do 121 °C |
Współczynnik temperaturowy: 0,1 × (podana dokładność) na 1 °C w zakresach 0 °C do 18 °C oraz 28 °C do 50 °C. Patenty: www.fieldpiece.com/patents. Specyfikacja może ulec zmianie bez powiadomienia.
9. Gwarancja i serwis
Sonda objęta jest gwarancją na wady materiałowe i wykonawcze przez dwa lata od daty zakupu u autoryzowanego dystrybutora Fieldpiece. Fieldpiece wymieni lub naprawi wadliwy egzemplarz, według własnego wyboru, po potwierdzeniu wady.
Gwarancja nie obejmuje uszkodzeń powstałych wskutek nadużycia, zaniedbania, wypadku, nieautoryzowanej naprawy, przeróbki ani użytkowania niezgodnego z przeznaczeniem.
Wszelkie gwarancje domniemane wynikające ze sprzedaży produktu Fieldpiece, w tym domniemane gwarancje przydatności handlowej i przydatności do określonego celu, są ograniczone jak powyżej. Fieldpiece nie odpowiada za utratę możliwości korzystania z przyrządu ani za inne szkody uboczne lub następcze, koszty i straty ekonomiczne, ani za roszczenia z tego tytułu. Przepisy lokalne i krajowe mogą się różnić - powyższe ograniczenia lub wyłączenia mogą cię nie dotyczyć.
10. Zgodność i certyfikaty
| Norma radiowa | EN 300 328 |
|---|---|
| Identyfikator modułu FCC | 2ALHR003 |
| IC (Industry Canada) | 22518-BT003 |
| IFETEL | RCPFI2A18-0235 |
| Pozostałe oznaczenia | RCM · UKCA · WEEE (zużyty sprzęt elektryczny i elektroniczny) · RoHS (ograniczenie substancji niebezpiecznych) |
Sprzęt oznaczony symbolem WEEE nie może być wyrzucany z odpadami komunalnymi. Przekaż go do punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego. Baterie usuń przed oddaniem urządzenia i zutylizuj oddzielnie.
Urządzenie zawiera nadajnik radiowy pracujący w paśmie 2,4 GHz. Praca dozwolona pod dwoma warunkami: urządzenie nie może powodować szkodliwych zakłóceń i musi przyjmować wszelkie odbierane zakłócenia, w tym takie, które mogą powodować niepożądane działanie. Zmiany lub modyfikacje niezatwierdzone przez producenta mogą pozbawić cię prawa do eksploatacji urządzenia.
Ekspozycja na promieniowanie radiowe: urządzenie spełnia limity ekspozycji dla środowiska niekontrolowanego i powinno być instalowane oraz użytkowane przy zachowaniu odległości co najmniej 0,5 cm między anteną a ciałem.
Fieldpiece Instruments, 1636 West Collins Avenue, Orange, CA 92867, USA. © Fieldpiece Instruments, Inc. 2022; v22. Wersja polska: 4REF sp. z o.o.
