Przeczytaj całą instrukcję przed pierwszym użyciem. Zachowaj ją na czas eksploatacji przyrządu.
Prędkość od 0,20 m/s i przepływ w m³/h z sondy teleskopowej 96 cm.
STA2 to przenośny anemometr z gorącym drutem do pomiaru prędkości i przepływu powietrza w kanałach, do serwisu HVACR. Końcówkę sondy wsuwasz wprost w kanał albo w kratkę.
Teleskopowa sonda 96 cm z wygrawerowaną podziałką i płaskimi krawędziami ułatwia trafienie w punkty pomiaru w kanale i utrzymanie prawidłowego ustawienia. STA2 przelicza przepływ objętościowy (m³/h, l/s albo CFM) na podstawie podanych wymiarów kanału albo powierzchni czynnej.
W trybie zapisu uśredniasz pomiary z wielu punktów albo z dłuższego czasu, żeby wahania prędkości przy przepływie turbulentnym nie zniekształciły wyniku. Dwuwierszowy wyświetlacz ma podświetlenie, a gumowa obudowa zaczepy na sondę.
Spis treści
Bezpieczeństwo
Zawartość opakowania
Pierwsze uruchomienie
Obsługa i pomiar
Tryb zapisu i uśredniania
Konserwacja
Rozwiązywanie problemów
Dane techniczne
Gwarancja i serwis
Zgodność i certyfikaty
1. Bezpieczeństwo
i
Wskazówka
Czujnik to delikatna szklana perełka termistora. Gdy miernik nie jest używany, chroń go winylową osłonką i przechowuj w twardej walizce.
2. Zawartość opakowania
anemometr STA2 z teleskopową sondą 96 cm;
stożek stabilizujący;
twarda walizka formowana z wyściółką.
3. Pierwsze uruchomienie
Włącz miernik
Przytrzymaj ON/OFF przez 1 sekundę. Przez 5 sekund trwa odliczanie, gdy czujnik się nagrzewa.
Przełącz wyświetlane wielkości
Strzałkami przełączaj między prędkością powietrza, przepływem objętościowym (m³/h, l/s albo CFM) a temperaturą.
Wprowadź wymiary kanału
Naciśnij DUCT, żeby podać wymiary kanału albo powierzchnię czynną kratki.
Wejdź w tryb zapisu
Przytrzymaj HOLD (AVERAGE), żeby wejść w tryb zapisu. Zapisujesz przepływ, prędkość i temperaturę w czasie albo w kolejnych punktach, a potem uśredniasz zapisane wartości.

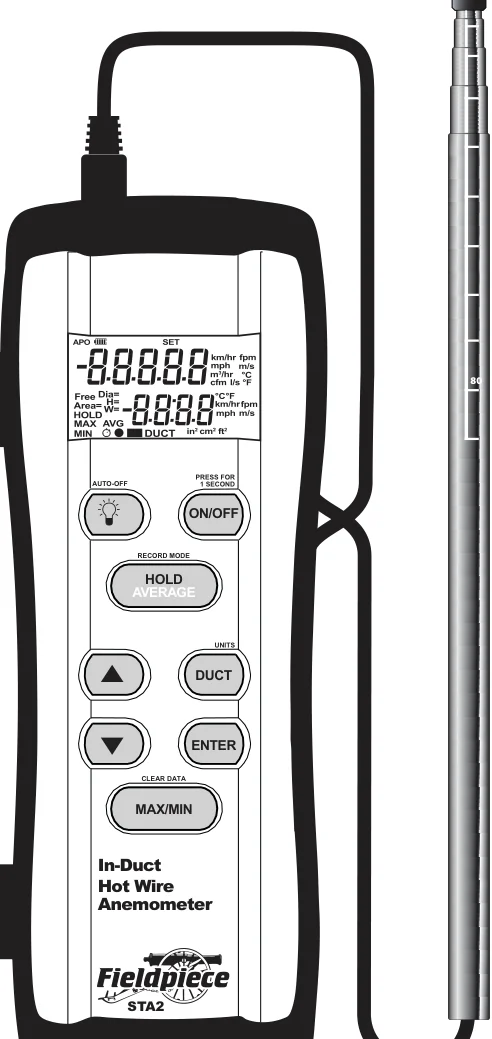

Rys. 1. STA2 z sondą teleskopową (rysunek producenta; napisy jak na obudowie).
4. Obsługa i pomiar
Strzałkami przełączasz wyświetlane wielkości: prędkość, przepływ objętościowy i temperaturę. Przycisk podświetlenia włącza i wyłącza podświetlenie wyświetlacza - gaśnie automatycznie po 1 minucie, żeby oszczędzać baterię.

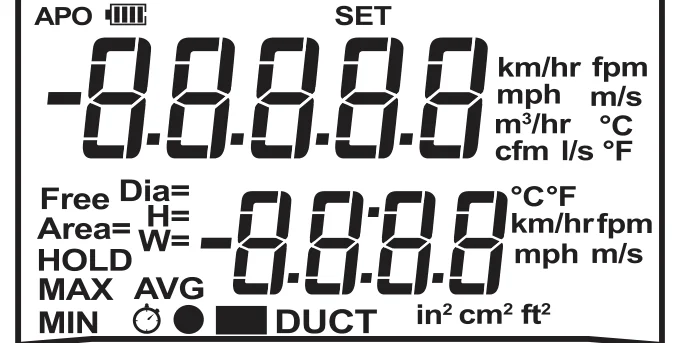

Rys. 2. Wyświetlacz ze wszystkimi segmentami (rysunek producenta).
baterianapięcie baterii spadło poniżej poziomu roboczego
APOautomatyczne wyłączanie włączone
CFM, l/s, m³/hjednostki przepływu objętościowego
fpm, m/s, km/h, mphjednostki prędkości
°F, °Cjednostki temperatury
in, cm, ft, mjednostki długości i powierzchni czynnej

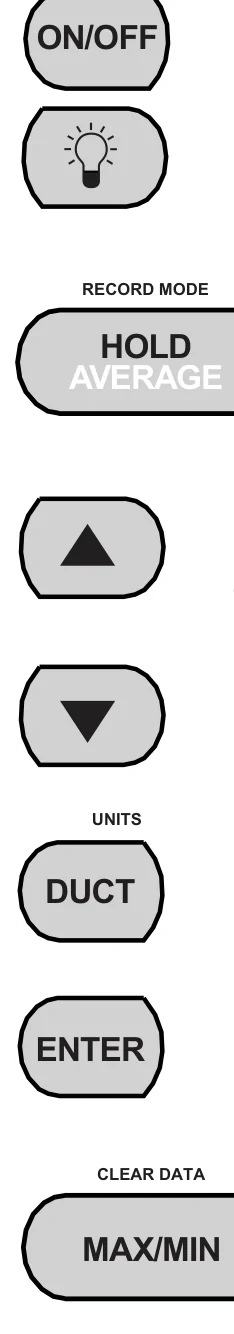

Rys. 3. Przyciski (rysunek producenta; napisy jak na obudowie).
ON/OFFprzytrzymaj 1 s: zasilanie
żarówkapodświetlenie; przytrzymaj przy włączaniu: bez APO
HOLD / AVERAGEzatrzymanie; przytrzymaj 2 s: tryb zapisu (RECORD MODE)
strzałkiprzełączanie wielkości (przepływ, prędkość, temperatura)
DUCTustawienia kanału; przytrzymaj 2 s: jednostki (UNITS)
ENTERzatwierdzenie
MAX/MINmaksimum i minimum; przytrzymaj 1-2 s: kasowanie (CLEAR DATA)
Ustawienia jednostek
Przytrzymaj DUCT przez 2 sekundy, żeby wejść w ustawienia jednostek.
Strzałkami i przyciskiem ENTER wybierz jednostkę prędkości, przepływu, temperatury i długości.
Po wybraniu wszystkich jednostek miernik wraca do ekranu głównego.
Jednostka długości służy też jako jednostka powierzchni czynnej w ustawieniach kanału.
Ustawienia kanału
Naciśnij DUCT, żeby wejść w ustawienia kanału. Masz dwie możliwości: wymiary kanału (przy pomiarze w kanale albo na nawiewie i wywiewie bez przeszkód) albo powierzchnia czynna (przy pomiarze na kratce, gdzie kraty zasłaniają część przekroju).
Dla wymiarów kanału strzałkami i przyciskiem ENTER wybierz ikonę wymiarów, potem kształt kanału, a na końcu podaj średnicę (D) dla kanału okrągłego albo wysokość (H) i szerokość (W) dla prostokątnego. Dla powierzchni czynnej wybierz jej ikonę i wpisz wartość podaną przez producenta kratki.
Powierzchnia czynna: co to jest i skąd ją wziąć
Powierzchnia czynna to cały przekrój, przez który powietrze może przepłynąć na nawiewie albo na kratce wywiewnej. Bywa nazywana powierzchnią efektywną albo prześwitem.
Jeśli na drodze powietrza nie ma kratki ani przewężenia, powierzchnia czynna równa się powierzchni rzeczywistej - tak jest przy pomiarze w środku kanału albo po zdjęciu kratki z nawiewu lub wywiewu. Jeśli przewężenie jest, powierzchnia czynna to powierzchnia całkowita minus powierzchnia zajęta przez żeberka i kraty. Producenci kratek podają powierzchnię czynną w danych technicznych i to jest najdokładniejsze źródło - korzystaj z niego zawsze, gdy jest dostępne.
MAX/MIN
Przycisk MAX/MIN włącza rejestrowanie wartości minimalnej i maksymalnej. Po włączeniu funkcji kolejne naciśnięcia przełączają widok między maksimum, minimum i wartością bieżącą. Przytrzymaj MAX/MIN przez 1-2 sekundy, żeby wyczyścić zapisane dane (instrukcja producenta podaje w jednym miejscu 1 s, w drugim 2 s).
5. Tryb zapisu i uśredniania
W trybie zapisu uśredniasz pomiary z wielu punktów albo z dłuższego czasu - to podstawa protokołu z trawersu kanału.
Przytrzymaj HOLD (AVERAGE) przez co najmniej 2 sekundy, żeby wejść w tryb zapisu. Strzałkami wybierz zapis czasowy albo punktowy i zatwierdź przyciskiem ENTER.
Zapis czasowy: użyj ENTER, żeby uruchomić i zatrzymać rejestrację - dolny wyświetlacz pokazuje łączny zarejestrowany czas.
Zapis punktowy: naciśnij ENTER, żeby zapisać pomiar w danym punkcie - dolny wyświetlacz pokazuje liczbę zapisanych pomiarów.
Naciśnij AVERAGE, żeby zobaczyć średnią z zapisanych wartości, albo MAX/MIN, żeby zobaczyć skrajne wartości. Obie funkcje działają też w trakcie trwającego zapisu.
W trybie zapisu przycisk HOLD działa jako AVERAGE.
Trawers kanału krok po kroku
Wybierz miejsce pomiaru
Przekrój kanału przed, w trakcie i za punktem pomiaru powinien być prostokątny albo okrągły, z dostępem do kanału pod różnymi kątami.
Ogranicz nieszczelności
Wybierz miejsce tak, żeby na odcinku między wentylatorem a punktem pomiaru było jak najmniej nieszczelności.
Zachowaj odległość od zaburzeń
Miejsce pomiaru musi leżeć dostatecznie daleko za wentylatorem, żeby przepływ się wyrównał: licz co najmniej 2,5 średnicy kanału do 12,7 m/s (2500 fpm) i dodawaj jedną średnicę na każde kolejne 5,1 m/s (1000 fpm). Dla kanału prostokątnego średnicę zastępczą policzysz ze wzoru D = √(4hw/π), gdzie h to wysokość, a w szerokość kanału. Nie mierz zaraz za przeszkodą, kolanem ani nagłą zmianą przekroju.
Wyznacz punkty pomiaru
Zmierz średnicę albo szerokość i wysokość kanału, a potem z tabeli 1 (kanał prostokątny) lub tabeli 2 (kanał okrągły) odczytaj głębokość wprowadzenia sondy dla każdego punktu.
Wprowadź sondę prostopadle
Ustaw końcówkę sondy tak, żeby powietrze opływało czujnik wzdłuż płaskich krawędzi, pod kątem 90° do ścianki kanału.
Zapisz punkty pomiaru
W trybie zapisu punktowego naciśnij ENTER w każdym z wyznaczonych punktów wzdłuż podziałki na sondzie.
Odczytaj średnią
Naciśnij AVERAGE, żeby zobaczyć średnią ze wszystkich zapisanych punktów, i strzałkami przełącz między średnią temperaturą, prędkością a przepływem.
Powtórz w innym miejscu, gdy trzeba
Jeśli wybrane miejsce nie spełnia któregoś z powyższych warunków, zrób kilka trawersów w różnych miejscach kanału.
Rys. 4. Sonda pod kątem 90° do ścianki kanału, czujnik zwrócony do przepływu (rysunek producenta).

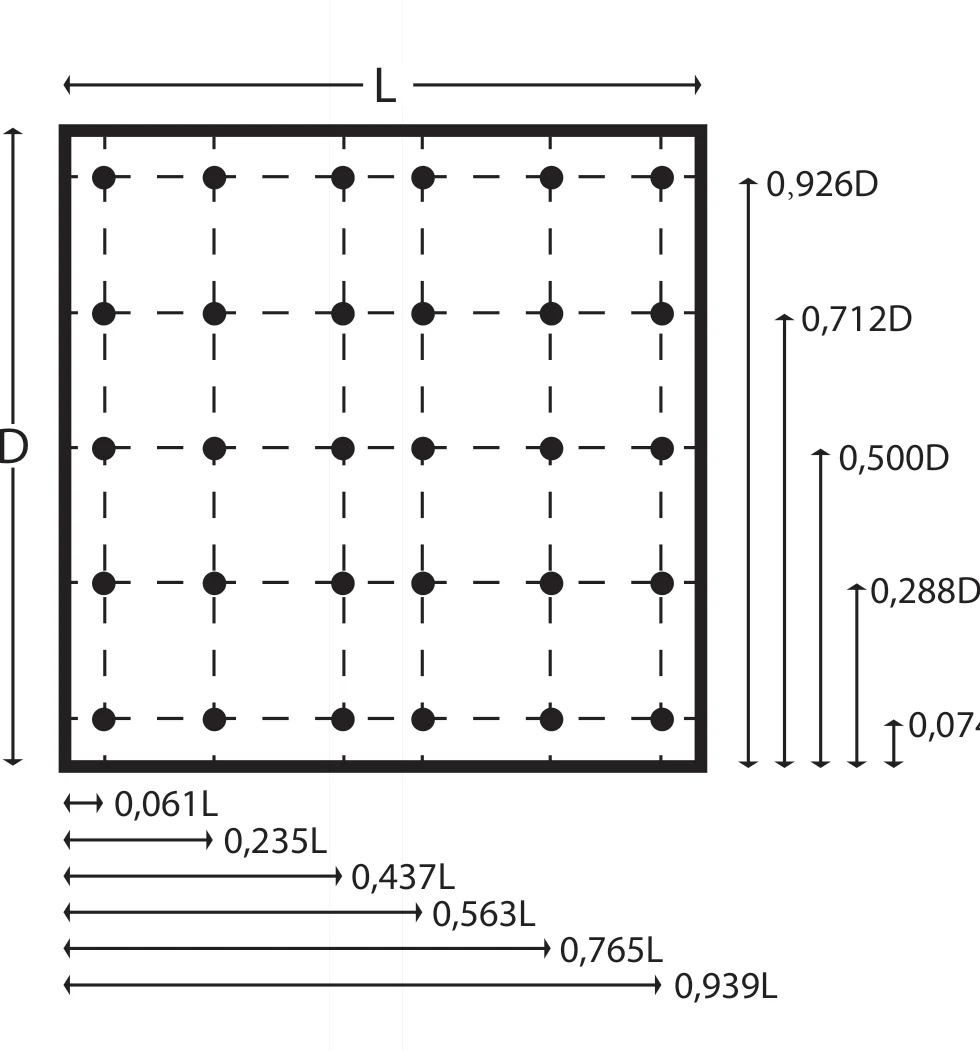

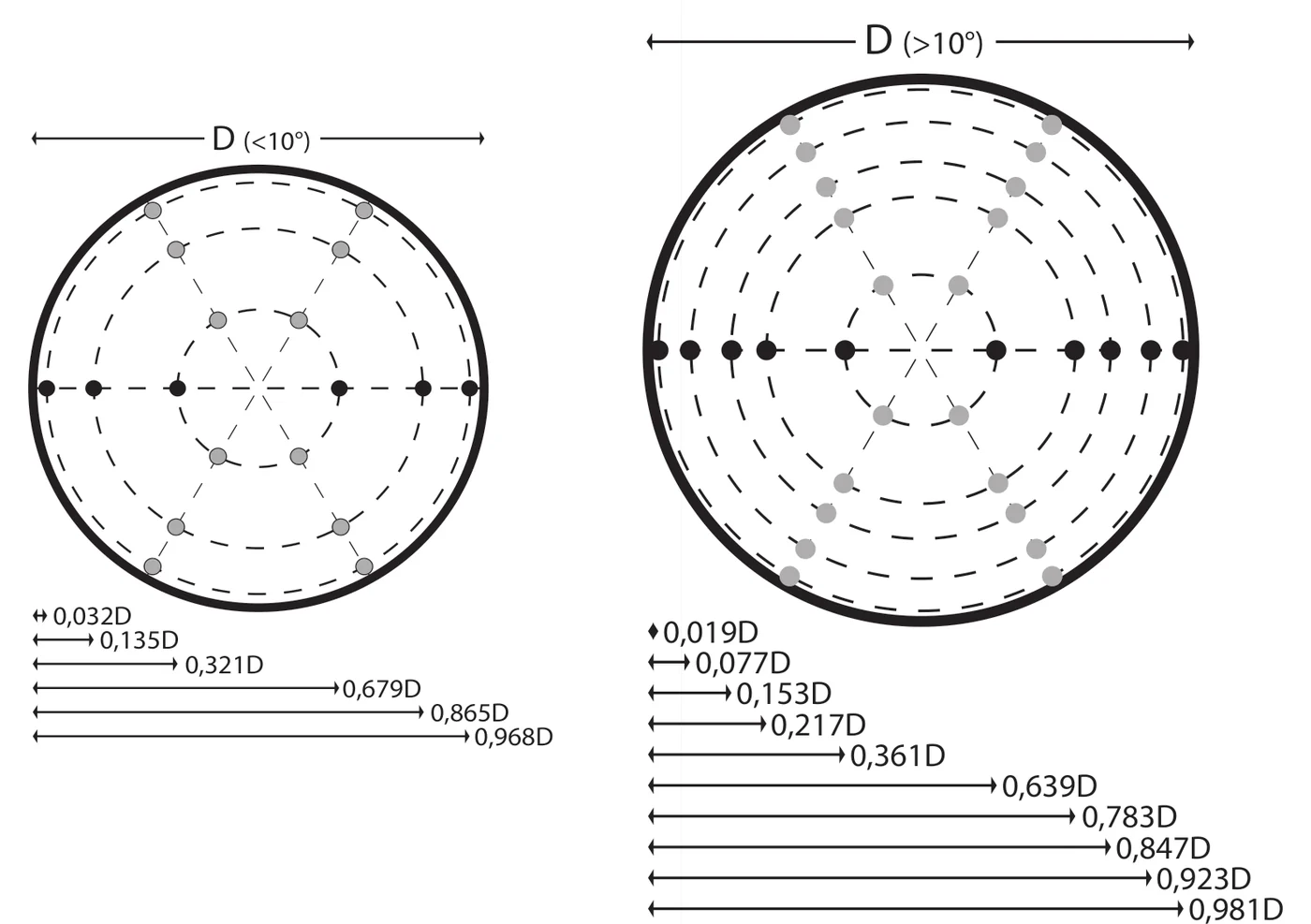

Rys. 5. Punkty trawersu w kanale prostokątnym (reguła log-Czebyszewa, log-Tchebycheff): położenia jako ułamek boku L i D.Rys. 6. Punkty trawersu w kanale okrągłym (reguła log-liniowa): dwie średnice, położenia jako ułamek średnicy D.
Punkty trawersu · kanał prostokątny (reguła log-Czebyszewa)
Bok < 76 cm
5 linii
7,4 % / 28,8 % / 50 % / 71,2 % / 92,6 % długości boku
Bok 76–160 cm
6 linii
6,1 % / 23,5 % / 43,7 % / 56,3 % / 76,5 % / 93,9 % długości boku
1,9 % / 7,7 % / 15,3 % / 21,7 % / 36,1 % / 63,9 % i symetrycznie po drugiej stronie średnicy
Powierzchnia przekroju kanału okrągłego
Średnica
Powierzchnia
70 mm
3848 mm²
80 mm
5027 mm²
90 mm
6362 mm²
100 mm
7854 mm²
120 mm
11 310 mm²
140 mm
15 394 mm²
160 mm
20 106 mm²
180 mm
25 447 mm²
200 mm
31 416 mm²
250 mm
49 087 mm²
300 mm
70 686 mm²
350 mm
96 211 mm²
400 mm
125 664 mm²
450 mm
159 043 mm²
500 mm
196 350 mm²
0,6 m
0,283 m²
0,7 m
0,385 m²
0,8 m
0,502 m²
0,9 m
0,636 m²
1,0 m
0,785 m²
1,1 m
0,950 m²
1,2 m
1,130 m²

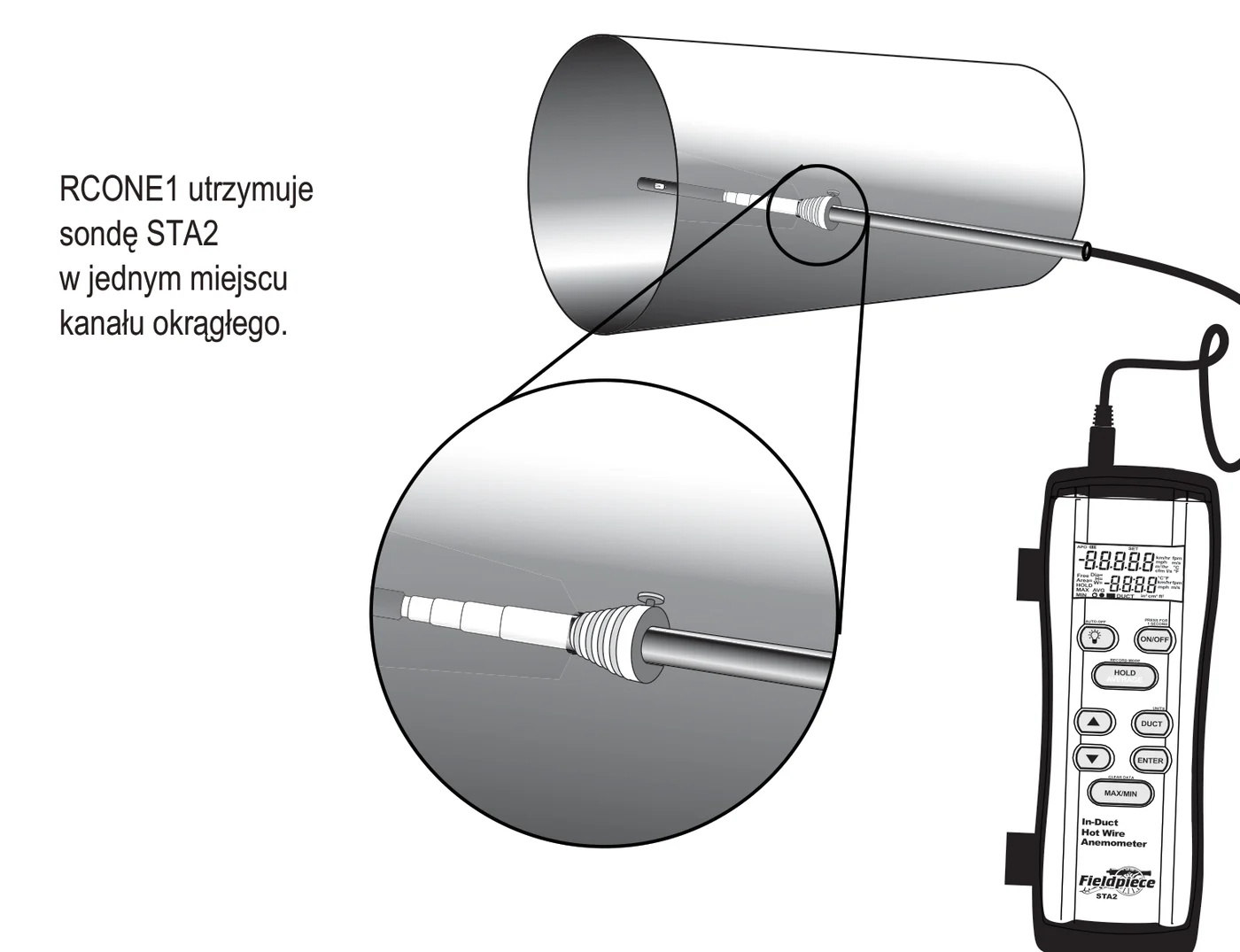

Rys. 7. Akcesorium RCONE1: stożek trzyma sondę w jednym miejscu kanału okrągłego (rysunek producenta).
6. Konserwacja
Czyszczenie
Obudowę przetrzyj suchą szmatką. Nie używaj płynów.
Baterie
Gdy na wyświetlaczu pojawi się ikona rozładowanej baterii, wyłącz STA2 i wymień baterię 9 V.
Ochrona czujnika
Czujnik to delikatna szklana perełka termistora. Gdy nie mierzysz, osłoń go winylową osłonką i przechowuj miernik w twardej walizce z zestawu.
7. Rozwiązywanie problemów
Objaw
Co zrobić
Odczyt prędkości się waha
To normalne przy turbulentnym przepływie - użyj trybu zapisu (sekcja 5) i uśrednij wynik zamiast odczytywać pojedynczą wartość.
Miernik pokazuje „OL" albo „-OL"
Przekroczony zakres pomiarowy. Sprawdź, czy prędkość mieści się w 0,20–20,00 m/s.
Miernik wyłącza się w trakcie pracy
Działa automatyczne wyłączanie po 15 minutach bezczynności. Włącz miernik z przytrzymanym przyciskiem podświetlenia, żeby wyłączyć APO na tę sesję.
Wynik przepływu wygląda nierealnie
Sprawdź wprowadzone wymiary kanału albo powierzchnię czynną - błędny wymiar w ustawieniach DUCT przelicza się wprost na błędny wynik przepływu.
Ikona baterii widoczna na wyświetlaczu
Napięcie baterii spadło poniżej poziomu roboczego - wymień baterię 9 V.
8. Dane techniczne
Dane techniczne · STA2
Zakres prędkości
0,20–20,00 m/s (40–3960 fpm)
Rozdzielczość prędkości
0,01 m/s (1 fpm)
Dokładność prędkości
±(5 % odczytu + 1 cyfra) albo ±(1 % + 1 cyfra) pełnego zakresu
Czujnik prędkości
termistor perełkowy w szklanej obudowie (gorący drut)
Jednostki prędkości
m/s, km/h, mph, fpm
Jednostki przepływu
m³/h, l/s, CFM
Jednostki długości
cm, m, cale, stopy
Zakres temperatury
−20 °C do 60 °C
Rozdzielczość temperatury
0,1 °C
Dokładność temperatury
±0,5 °C w zakresie 0–45 °C; ±1,0 °C w zakresie −20 do 0 °C i 45 do 60 °C
Czujnik temperatury
termistor
Przekroczenie zakresu
sygnalizowane jako „OL" albo „-OL"
Współczynnik temperaturowy
0,1 × (podana dokładność) na 1 °C w zakresach 0–18 °C oraz 28–50 °C
Automatyczne wyłączanie
15 minut bezczynności, jeśli APO jest aktywne
Zasilanie
1 bateria 9 V
Czas pracy
ok. 20–35 h na baterii alkalicznej
Środowisko pracy
−20 °C do 50 °C przy wilgotności poniżej 75 % RH
Temperatura przechowywania
−20 °C do 60 °C, 0–80 % RH (bez baterii)
Wymiary
185 × 65 × 35 mm
Masa
340 g z baterią
Dane obowiązują w warunkach otoczenia 23 °C ±5 °C, przy wilgotności poniżej 90 % RH.
9. Gwarancja i serwis
Gwarancja obejmuje wady materiałowe i wykonawcze przez dwa lata od daty zakupu u autoryzowanego dystrybutora Fieldpiece. Fieldpiece wymieni albo naprawi wadliwy egzemplarz, według własnego wyboru, po potwierdzeniu wady.
Gwarancja nie obejmuje uszkodzeń powstałych wskutek nadużycia, zaniedbania, wypadku, nieautoryzowanej naprawy, przeróbki ani użytkowania niezgodnego z przeznaczeniem.
Wszelkie gwarancje domniemane wynikające ze sprzedaży produktu Fieldpiece, w tym domniemane gwarancje przydatności handlowej i przydatności do określonego celu, są ograniczone jak powyżej. Fieldpiece nie odpowiada za utratę możliwości korzystania z przyrządu ani za inne szkody uboczne lub następcze, koszty i straty ekonomiczne, ani za roszczenia z tego tytułu. Przepisy lokalne i krajowe mogą się różnić - powyższe ograniczenia lub wyłączenia mogą cię nie dotyczyć.
Serwis w Polsce
Zgłoszenia gwarancyjne i serwisowe prowadzi dystrybutor: 4REF sp. z o.o., Andersa 38, 15-113 Białystok, ue.fer4@kob , 58 00 888 58 84+ . Przed wysyłką skontaktuj się z nami, żeby ustalić tryb naprawy. Poza Polską gwarancję prowadzi lokalny dystrybutor Fieldpiece.
10. Zgodność i certyfikaty
Znaki zgodności
CE · UKCA (UK Conformity Assessed)
Pozostałe oznaczenia
C-Tick (N22675, australijski znak zgodności EMC) · WEEE (zużyty sprzęt elektryczny i elektroniczny) · RoHS (ograniczenie substancji niebezpiecznych)
Sprzęt oznaczony symbolem WEEE nie może być wyrzucany z odpadami komunalnymi. Przekaż go do punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego. Baterię usuń przed oddaniem urządzenia i zutylizuj oddzielnie.
