Instrukcja obsługi
Pompa próżniowa z certyfikatem ATEX do czynników A3
Modele VP633 · VP833 · VPX33 (wersje EU)
Certyfikat ATEX obejmuje strefę 2 i czynniki A3, więc układ na propanie próżniujesz tą samą pompą co resztę roboty - do 15 mikronów na króćcach. To nie jest sprzęt konsumencki: pompę obsługuje wyłącznie personel przeszkolony w serwisie instalacji chłodniczych i klimatyzacyjnych.
Na instalacji z propanem albo izobutanem nie wymieniasz sprzętu i nie czekasz na pompę z dopuszczeniem - te trzy mają certyfikat ATEX fabrycznie. Wolno ich użyć w przestrzeni zagrożonej wybuchem zaliczonej do strefy 2, przy czynnikach A3, A2L i A1. Oznaczenie brzmi II 3 G Ex ic ec nC h IIB T4 Gc, dla temperatury otoczenia od 0 °C do 40 °C. Dwustopniowa sprężarka łopatkowa schodzi do 15 mikronów na króćcach. Z certyfikatu wyłączone są wodór (R-702) i amoniak (R-717).
Różnią się wydajnością, silnikiem i masą: VP633 daje 170 l/min (10,2 m³/h) przy silniku AC; VP833 - 225 l/min (13,5 m³/h) przy silniku DC; VPX33 - 280 l/min (16,8 m³/h) przy silniku DC, w korpusie z aluminium powlekanego EPO, najlżejszym z trzech.
Wspólne dla całej rodziny są: cztery króćce wlotowe w jednej linii, balast gazowy, zdalny wylot i system wymiany oleju RunQuick® - olej wymieniasz w 20 sekund przy pracującej pompie, bez utraty próżni.
Ta instrukcja opisuje wersje europejskie: VP633 z przełącznikiem 110 / 230 V AC 50 Hz oraz VP833EU i VPX33EU na 230 V AC 50 Hz.
Spis treści
Bezpieczeństwo
Zawartość opakowania
Pierwsze uruchomienie
Próżniowanie
Funkcje dodatkowe
Konserwacja
Rozwiązywanie problemów
Dane techniczne
Gwarancja i serwis
Zgodność i certyfikaty
1. Bezpieczeństwo
!
Ryzyko wybuchu
Pompę obsługują wyłącznie technicy z uprawnieniami do pracy z czynnikami palnymi. Przewód zasilający wpinaj i wypinaj wyłącznie przy wyłączniku silnika w położeniu O, a gniazdo sieciowe musi leżeć poza strefą zagrożenia wybuchem. Nigdy nie odłączaj przewodu od pompy, dopóki druga strona tkwi w gnieździe. Nie używaj pompy w silnie zapylonym otoczeniu ani tam, gdzie spodziewasz się pyłu przewodzącego. W VP633 sprawdź przed pracą, czy przełącznik SOURCE VOLTAGE odpowiada napięciu gniazda; przełącznika nie wolno przestawiać w przestrzeni zagrożonej wybuchem.
!
Czynniki A3 i A2L
Wyznacz strefę zagrożenia o promieniu 3 m i wyłącz w niej wszystkie możliwe źródła zapłonu. Utrzymuj wentylację dającą co najmniej 6 wymian powietrza na godzinę i kontroluj stężenie czynnika. Zaślepki króćców mogą mieć pojemność powyżej 10 pF - nie dotykaj ich przy pracującej pompie. Nie dopuść do wyładowania elektrostatycznego na obudowę pompy ani na uziemione przedmioty w strefie: uziem siebie i sprzęt. Jeśli gniazdo przedłużacza wypada w strefie, przykryj je osłoną, żeby nie wypiąć wtyczki przy obwodzie pod napięciem. Sprzęt bateryjny ładuj i wymieniaj poza strefą. Nie odchodź od pracującej pompy i obserwuj ją. Nie mieszaj czynników palnych z powietrzem.
!
Amoniak i woda słona - zakaz producenta
Nie używaj pompy na układach amoniakalnych ani na układach z wodą słoną - grozi to uszkodzeniem i zanieczyszczeniem pompy. Nie używaj jej na układach pod ciśnieniem. Amoniak (R-717) i wodór (R-702) są wyłączone z certyfikacji.
Zanim włączysz
gniazdo uziemione, przewód zasilający i przedłużacz bez uszkodzeń;
przedłużacz trzyżyłowy z uziemieniem, przekrój 2,5 mm² (14 AWG) lub większy, długość do 15 m - cieńszy powoduje spadek napięcia, utratę mocy i przegrzanie silnika;
środki ochrony indywidualnej: rękawice, okulary i ochronniki słuchu;
karta charakterystyki czynnika przeczytana, otoczenie sprawdzone wykrywaczem nieszczelności;
praca wyłącznie w miejscu dobrze wentylowanym, co najmniej 6 wymian powietrza na godzinę, nigdy w deszczu ani przy cieczach;
okolica wentylatora wolna od zanieczyszczeń, które mogłyby wpaść do środka i wywołać iskrzenie;
uszkodzony przewód zasilający - wyjmij wtyczkę z gniazda i wymień przewód wyłącznie na część serwisową producenta.
Rys. 1. Piktogramy bezpieczeństwa z oryginalnej instrukcji (rysunek producenta).
Uziemienie
Pompa musi być uziemiona. Przy zwarciu uziemienie odprowadza prąd i zmniejsza ryzyko porażenia. Wtyczki dołączonego przewodu nie przerabiaj. Jeśli nie pasuje do gniazda, zleć elektrykowi montaż właściwego gniazda. Gdy nie masz pewności, czy pompa jest prawidłowo uziemiona, zapytaj elektryka. Producent odradza zasilanie z gniazda za wyłącznikiem różnicowoprądowym: obwód może zadziałać i przerwać próżniowanie.
Olej wypływający z pompy bywa gorący. Wdychanie dużych stężeń par czynnika odcina dopływ tlenu do mózgu i może skończyć się urazem albo śmiercią; kontakt z czynnikiem powoduje odmrożenia, a czynnik w wężach bywa pod wysokim ciśnieniem. Nie mieszaj czynników - zanieczyszczenie krzyżowe psuje pracę układu. Chroń pompę przed silnym uderzeniem; nic twardego nie może na nią spaść. Pompa nie jest przeznaczona do przetłaczania cieczy ani do odzysku czynnika; do odzysku służy stacja odzysku czynnika.
2. Zawartość opakowania
pompa próżniowa VP633, VP833 albo VPX33;
przewód zasilający IEC z blokadą śrubową;
2 butelki oleju do pomp próżniowych po 237 ml;
instrukcja obsługi.
Wtyczkę przewodu producent dobiera do kraju przeznaczenia.
3. Pierwsze uruchomienie
Sprawdź pompę
Obejrzyj obudowę, wentylator i przewód. Nie uruchamiaj pompy, jeśli obudowa jest uszkodzona na tyle, że można włożyć do środka palec albo metalowy przedmiot.
Zalej świeży olej
Zamknij zawór spustowy (poziomo), odkręć korek wlewu o 1/4 obrotu i wlej całą butelkę 237 ml oleju. Poziom ma się mieścić między kreskami MIN i MAX na obrzeżu wziernika.
Sprawdź przełącznik napięcia (VP633)
VP633 ma z tyłu przełącznik SOURCE VOLTAGE 110 V / 230 V. Ustaw go zgodnie z napięciem gniazda, zanim wpniesz przewód. Przełącznika nie wolno przestawiać w przestrzeni zagrożonej wybuchem. VP833EU i VPX33EU pracują tylko na 230 V AC 50 Hz i przełącznika nie mają.
Podłącz przewód IEC do pompy
Wyłącznik silnika w położeniu O. Podnieś kabłąk blokady, wepnij przewód do gniazda pompy, opuść kabłąk i dokręć wkrętakiem śruby. Zablokowany przewód to warunek certyfikatu ATEX, nie wygoda.
Podłącz zasilanie
Najpierw pompa, potem gniazdo sieciowe. Gniazdo musi być uziemione i leżeć poza strefą zagrożenia. Podświetlenie wziernika zapala się na niebiesko.
Sprawdź balast gazowy
Przed startem zawór balastu ma być zamknięty - dźwignia pionowo, żółta dioda zgaszona.
Podłącz pompę do układu
Instalacja musi być opróżniona z czynnika chłodniczego i otwarta do atmosfery. Dopiero teraz przestaw wyłącznik silnika na I.

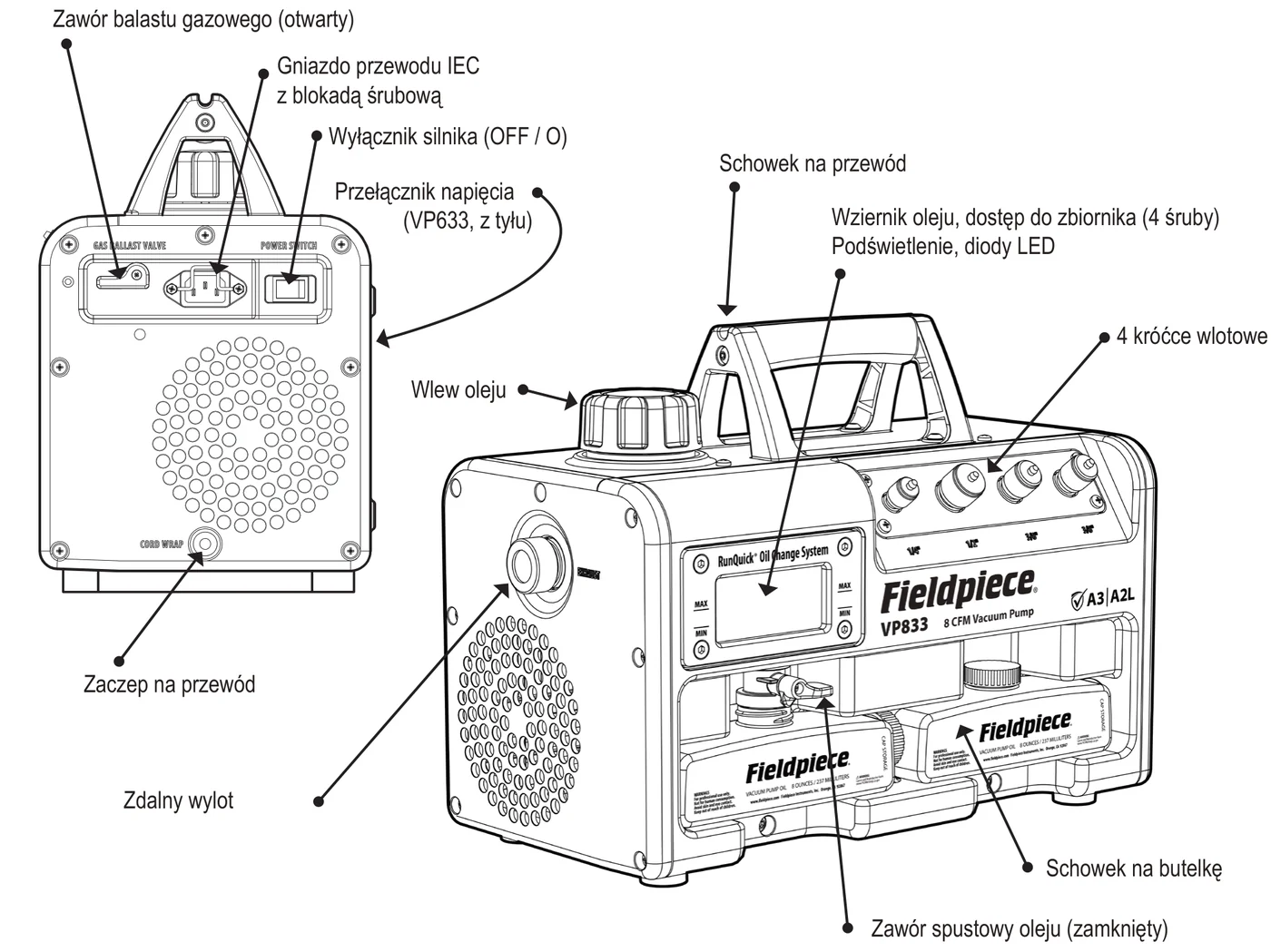

Rys. 2. Elementy pompy: z lewej ściana tylna (balast gazowy otwarty, wyłącznik w położeniu O), z prawej przód z zaworem spustowym zamkniętym (rysunek producenta; napisy jak na obudowie).
Rozruch w niskiej temperaturze
Zimny olej gęstnieje i silnik potrafi nie ruszyć. Otwórz na kilka sekund nieużywany króciec do atmosfery i przytrzymaj go otwarty, aż pompa się rozkręci. Jeszcze lepiej rozgrzać pompę i olej w samochodzie albo w pomieszczeniu, zanim zaczniesz pracę.
4. Próżniowanie
Układ musi być przed próżniowaniem opróżniony z czynnika chłodniczego stacją odzysku i otwarty do atmosfery. Pompa próżniowa nie odzyskuje czynnika i nie pracuje na układzie pod ciśnieniem.
Próżniowanie przez oprawę czteroportową
To najczęstsza metoda. Oprawa czteroportowa ma szerszy przelot niż trzyportowa i sama odcina pompę od układu i od wakuometru, bez zaworu odcinającego na wężu.
Zalej świeży olej i sprawdź poziom między MIN a MAX.
Wyłącznik silnika na O, przewód IEC zablokowany śrubami, wtyczka w gnieździe poza strefą zagrożenia.
Zamknij balast gazowy (dźwignia pionowo).
Podłącz pompę do opróżnionego, rozprężonego układu.
Przestaw wyłącznik silnika na I.
Otwórz tor pomiarowy - węże, oprawę zaworową, przyrządy do wymiany wentyli.
Na mokrym układzie otwórz balast gazowy i trzymaj go otwarty do 2000–3000 mikronów, potem zamknij.
Po osiągnięciu zadanej próżni odetnij układ od pompy i obserwuj wakuometr - to jest moment na ocenę szczelności instalacji.
Rozpręż króciec wlotowy do atmosfery (zalecane, choć pompa ma zabezpieczenie przed cofnięciem oleju) i przestaw wyłącznik na O.
Zdejmij węże i zaślep króćce. Odłącz zasilanie: najpierw gniazdo, potem pompa.
Spuść zużyty olej, póki jest ciepły.

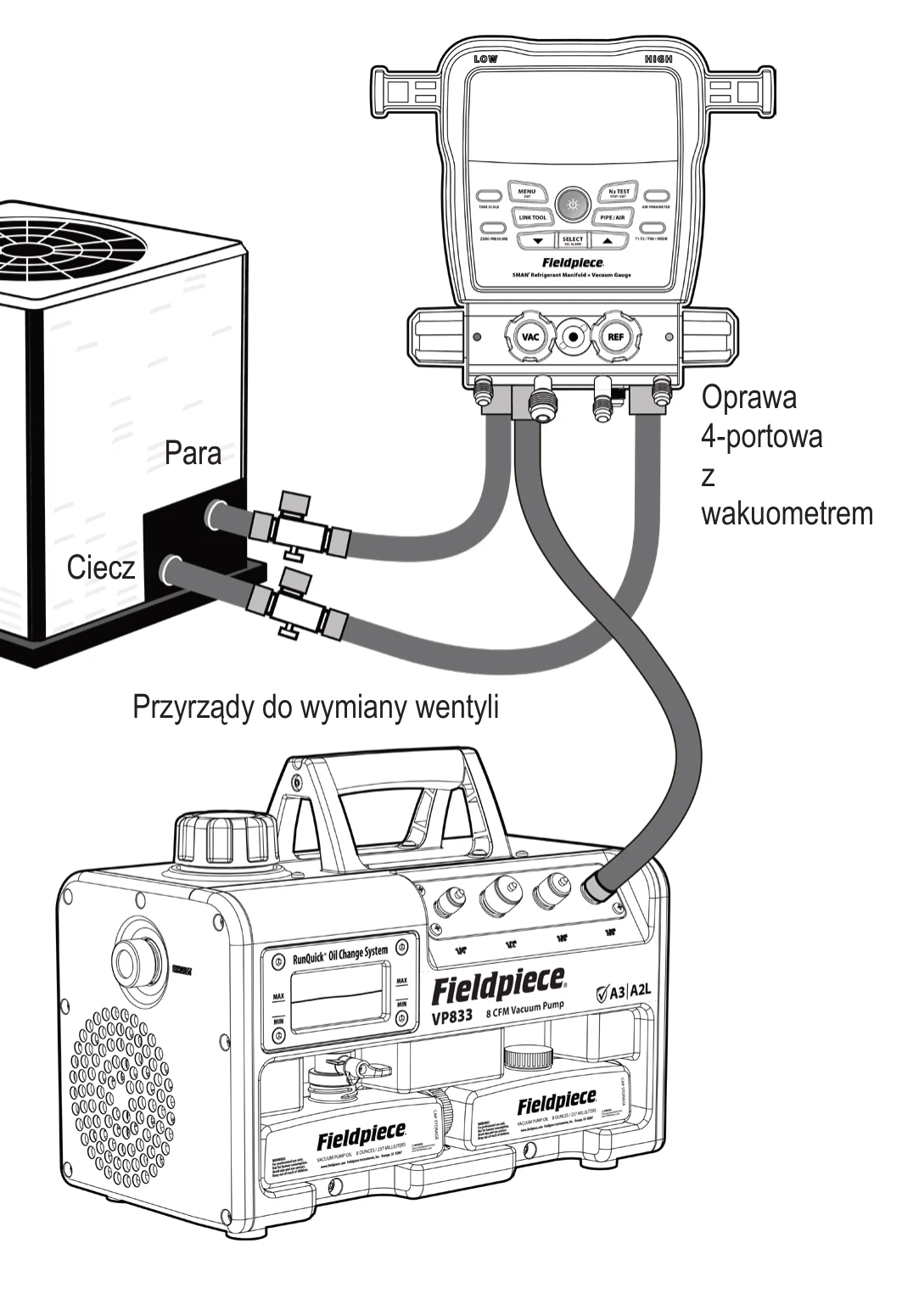

Rys. 3. Próżniowanie przez oprawę czteroportową z wakuometrem; przyrządy do wymiany wentyli są opcjonalne (rysunek producenta; napisy w oryginale).

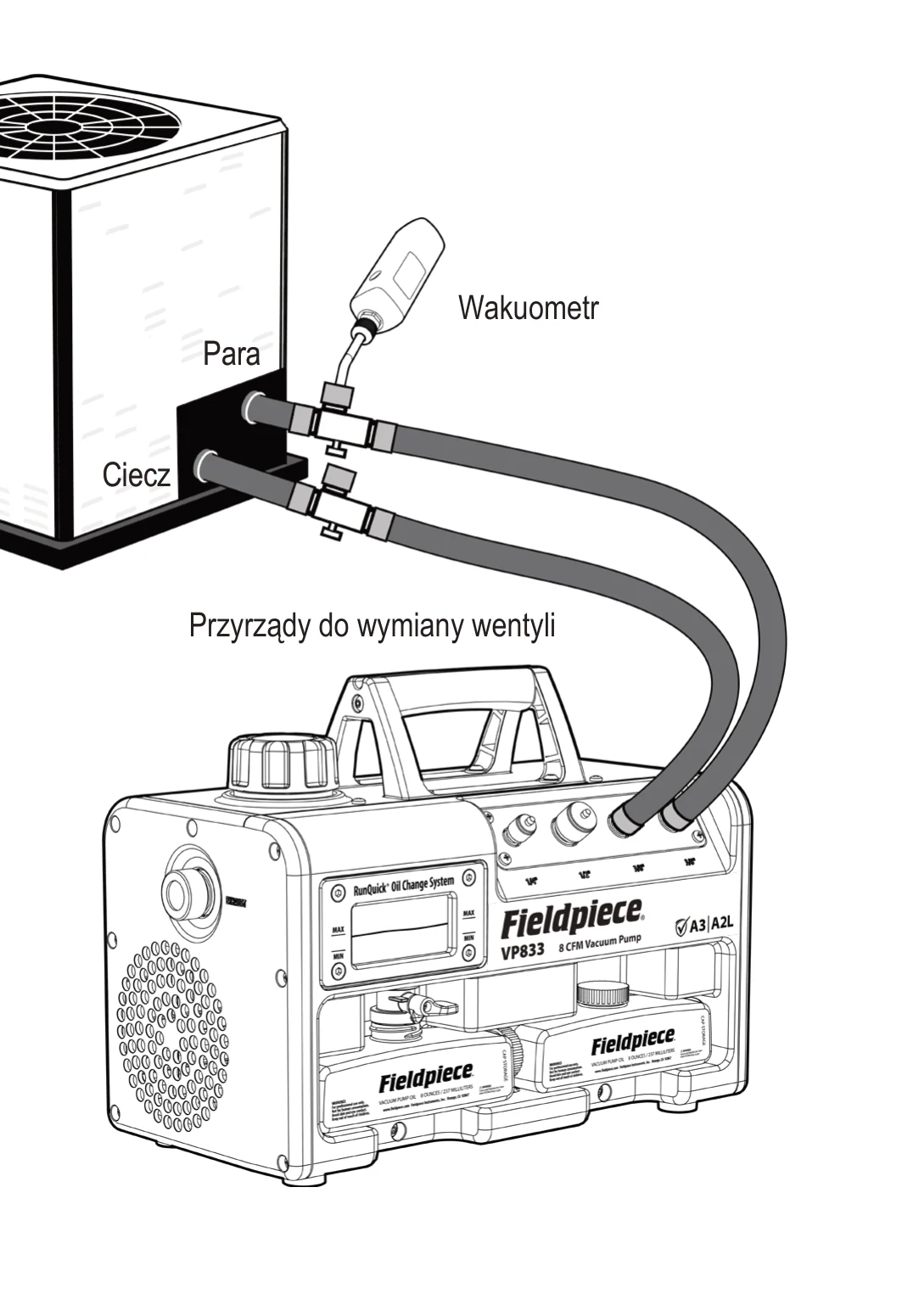

Oprawa trzyportowa i próżniowanie bezpośrednie
Kolejność czynności jest ta sama. Przy oprawie trzyportowej dołóż zawór odcinający na trzecim porcie - bez niego nie odetniesz pompy od układu, a wakuometr przestanie mierzyć instalację, gdy tylko zamkniesz stronę wysoką i niską. Próżniowanie bezpośrednie, wakuometrem i wężami wpiętymi wprost w przyrządy do wymiany wentyli, jest zwykle najszybsze.

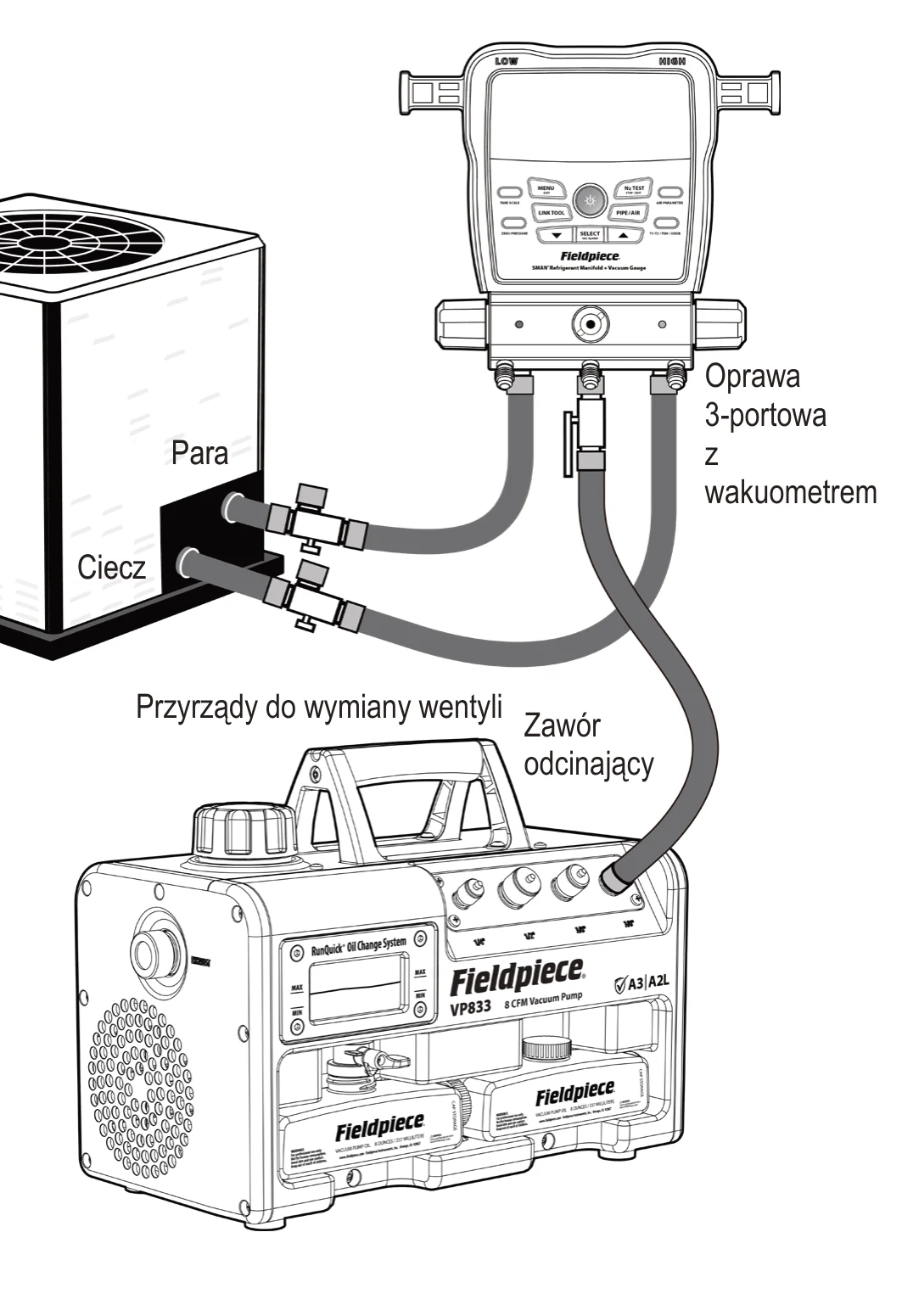

Rys. 4. Oprawa trzyportowa: wąż do pompy z zaworem odcinającym; przyrządy do wymiany wentyli są opcjonalne (rysunek producenta; napisy w oryginale).Rys. 5. Próżniowanie bezpośrednie: wakuometr przy króćcu pary, węże wprost z przyrządów do wymiany wentyli do pompy (rysunek producenta; napisy w oryginale).
Dobór węży
możliwie krótkie i możliwie grube, przystosowane do próżni;
bez popychaczy rdzeni zaworów;
zawory kulowe zamiast złączek niskostratnych;
uszczelki sprawne, zużyte wymienione;
do próżniowania najgrubszy dostępny króciec;
na dużych układach wykorzystaj kilka króćców naraz - to zmniejsza opór węży i zwiększa przepływ.
Gdzie stawiać wakuometr
Przy pompie ciśnienie spada najszybciej, więc wakuometr postawiony obok pompy pokaże próżnię, której w instalacji jeszcze nie ma. Umieść go jak najdalej od pompy, na drugim końcu układu.
Próżniowanie trójkrotne
Na mokrym układzie przedmuchaj instalację suchym azotem, zejdź do 2000 mikronów, przełam azotem, zejdź do 1000 mikronów, przełam ponownie i zejdź poniżej 500 mikronów. Azot wynosi wilgoć ze sobą, więc cała procedura trwa krócej niż jedno długie próżniowanie mokrej instalacji.
5. Funkcje dodatkowe
Balast gazowy
Otwórz na starcie
Przy mokrym układzie otwórz balast od razu po uruchomieniu pompy. Faza tłoczenia jest wtedy otwarta do atmosfery: pompa pracuje spokojniej, a olej zostaje w dobrym stanie na koniec próżniowania, kiedy jest najbardziej potrzebny.
Trzymaj otwarty do 2000–3000 mikronów
Większość powietrza i wilgoci wychodzi z układu powyżej 3000 mikronów. Pompa pracuje wtedy spokojniej, a olej dłużej zostaje czysty. Przy otwartym balaście świeci żółta dioda we wzierniku.
Zamknij przed zejściem w głęboką próżnię
Przy otwartym balaście pompa nie osiągnie próżni końcowej. Dźwignia pionowo, żółta dioda gaśnie, faza tłoczenia zostaje odcięta od atmosfery.

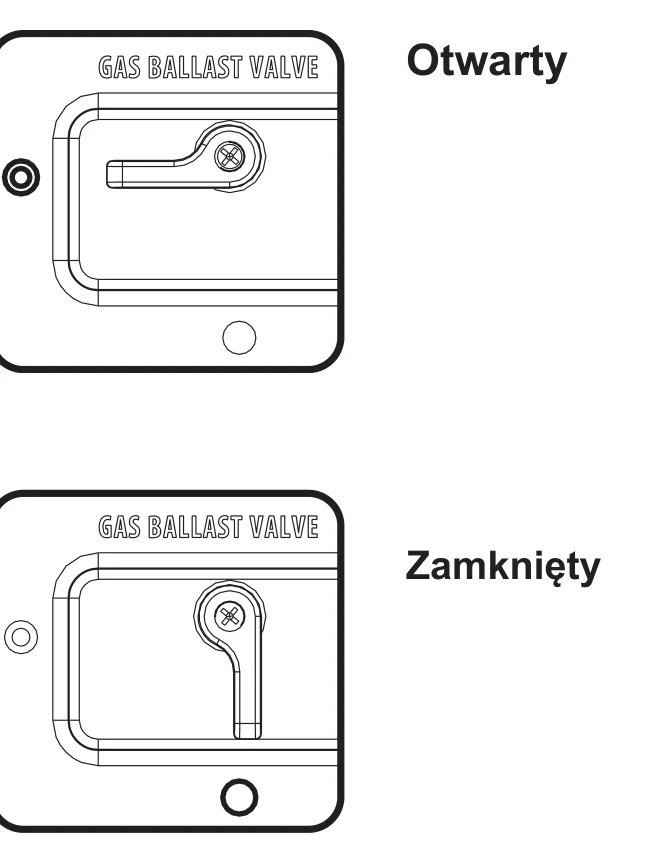

Rys. 6. Dźwignia balastu gazowego: pozioma, gdy otwarty; pionowa, gdy zamknięty (rysunek producenta; napisy jak na obudowie).
Zabezpieczenie przed cofnięciem oleju
Pompa ma własne zabezpieczenie przed cofnięciem oleju, które utrzymuje przewody czyste od oleju. Mimo to producent zaleca nawyk rozprężania króćca wlotowego do atmosfery, zanim wyłączysz pompę.
Zdalny wylot
Odkręć mosiężny pierścień na króćcu EXHAUST i podłącz drożny wąż ogrodowy, jeśli mgłę olejową i pary trzeba wyprowadzić poza budynek. Wąż nie może być zdławiony ani zagięty.

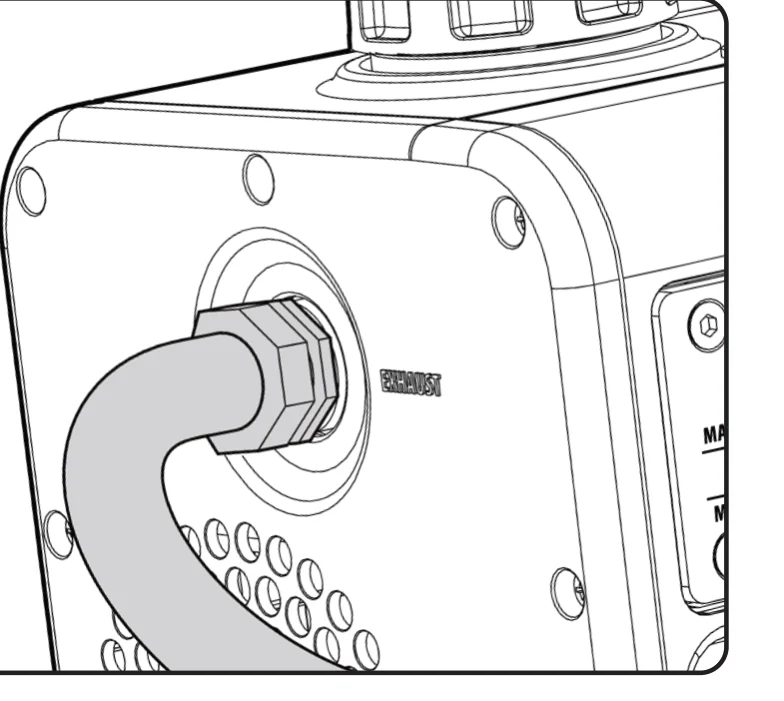

Rys. 7. Wąż na króćcu zdalnego wylotu (rysunek producenta).
Sygnalizacja LED
We wzierniku oleju są trzy kolumny diod. Prawa sygnalizuje podłączone zasilanie, środkowa - włączony silnik, lewa służy do komunikatów.

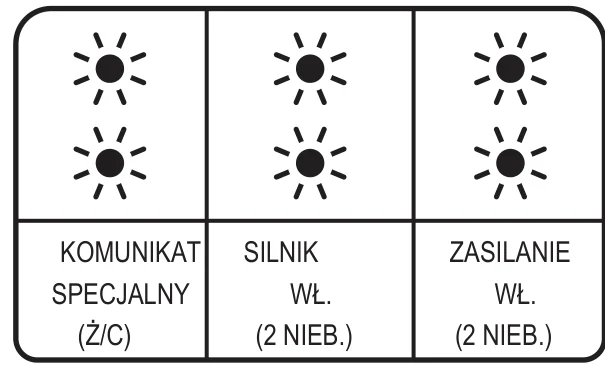

Rys. 8. Trzy kolumny diod we wzierniku: komunikat specjalny (Y = żółta, R = czerwona), silnik włączony, zasilanie podłączone (rysunek producenta).
Żółta mruga (VP833, VPX33) albo świeci ciągle (VP633)
balast gazowy otwarty
Żółta i czerwona mrugają (VP833, VPX33)
za niskie napięcie zasilania
Czerwona mruga (VP833, VPX33)
za wysokie napięcie zasilania
Czerwona świeci ciągle (VP833, VPX33)
usterka wewnętrzna
6. Konserwacja
Wymiana oleju
Zacznij każde zadanie na świeżym oleju i wymień go w trakcie, gdy tego wymaga. Najważniejsza jest ostatnia faza próżniowania - to wtedy czystość oleju decyduje o tym, jak nisko zejdzie pompa. Olej spuszczaj bezpośrednio po pracy, póki jest ciepły, powyżej 24 °C; przy niskiej temperaturze otoczenia rozgrzej pompę dziesięcioma minutami pracy.
Przy spuszczaniu oleju na koniec pracy przestaw wyłącznik silnika na O, ale zostaw wtyczkę w gnieździe: bez zasilania nie zapali się podświetlenie wziernika i nie zobaczysz poziomu. Na czynnikach A2L i A3 obowiązuje przy tym kolejność wpinania i wypinania z punktu 3.

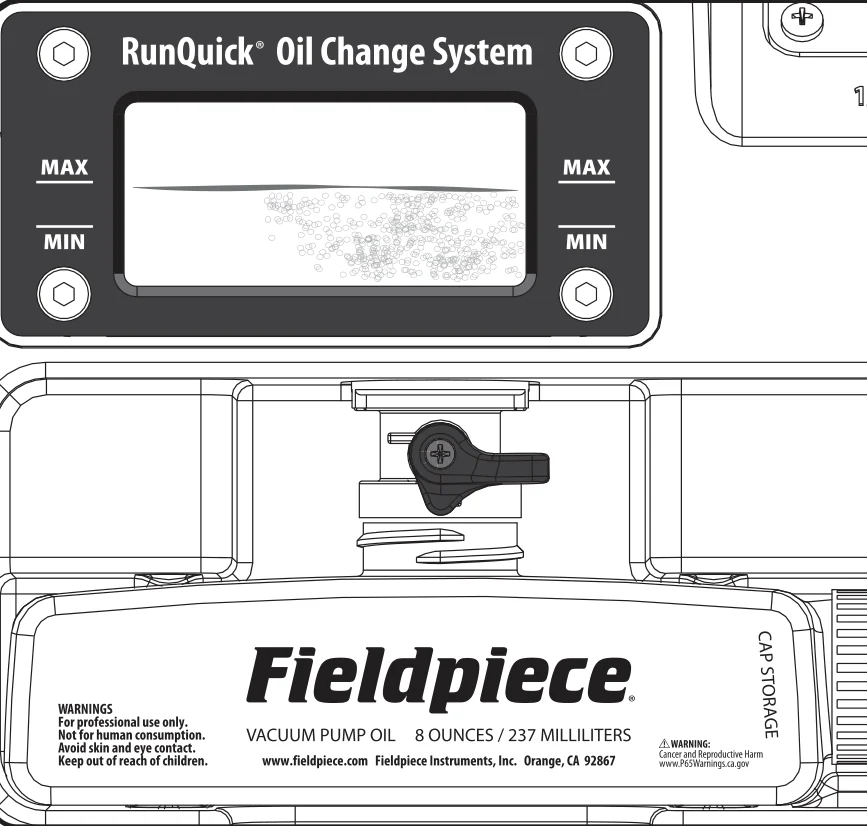

Rys. 9. System RunQuick®: wziernik z kreskami MIN i MAX, zawór spustowy i butelka w schowku (rysunek producenta; napisy jak na obudowie).
Podstaw pustą butelkę pod spust
Butelka po świeżym oleju stoi pod zaworem spustowym od momentu zalania pompy.
Otwórz zawór spustowy
Obrót zgodnie z ruchem wskazówek zegara, dźwignia pionowo.
Zamknij zawór
Obrót przeciwnie do ruchu wskazówek zegara, dźwignia poziomo.
Odkręć korek wlewu o 1/4 obrotu
Przeciwnie do ruchu wskazówek zegara.
Wlej całą butelkę 237 ml świeżego oleju
Nakrętkę odłóż na uchwyt z boku butelki - zakręcisz nią butelkę ze zużytym olejem.
Sprawdź poziom i zakręć wlew
Poziom między kreskami MIN i MAX na obrzeżu wziernika.
Zabezpiecz zużyty olej
Zakręć butelkę i przekaż olej do utylizacji zgodnie z przepisami lokalnymi.
!
Limit czasu bez oleju
System RunQuick® utrzymuje próżnię przez około 30 sekund od spuszczenia oleju - w tym czasie zdążysz spuścić i uzupełnić bez utraty próżni. Praca dłużej niż 3 minuty bez oleju uszkadza pompę i unieważnia gwarancję.
Kiedy wymienić olej wcześniej
olej wygląda na stary; świeży ma w sobie drobne pęcherzyki powietrza, a nasycony jest wyraźnie bardziej mętny;
olej stał w pompie dłużej niż tydzień - zdążył pochłonąć z powietrza tyle wilgoci, że wpływa to na osiągi.
Zalewaj zawsze świeży olej do pomp próżniowych Fieldpiece: jest wysoko rafinowany i dobrany do uszczelniania i smarowania tych pomp. Zapasowy olej trzymaj szczelnie zamknięty w suchym miejscu - otwarta butelka traci właściwości uszczelniające.
Test sprawności pompy i wakuometru
Ten test sprawdza jednocześnie pompę i wakuometr. Jeśli wynik jest zły, winowajcą jest jedno albo drugie.
Podłącz wakuometr bezpośrednio do króćca pompy, bez węży.
Zaślep pozostałe trzy króćce.
Zamknij balast gazowy.
Uruchom pompę.
Jeśli w ciągu minuty wskazanie spadnie poniżej 200 mikronów, pompa i wakuometr działają poprawnie. Jeśli nie - problem leży w wakuometrze, w pompie albo w obu.
Czyszczenie wziernika oleju
Odłącz zasilanie i spuść olej
Wyłącznik na O, wtyczka wyjęta. Nie kładź pompy na boku - resztka oleju wypłynie z obudowy.
Wykręć cztery śruby ramki
Bit TORX® T25. Przytrzymaj czarną ramkę, żeby nie opadła.
Zdejmij ramkę i szybę
Za szybą siedzi oring. Wyjmij go razem z szybą i odłóż w bezpieczne miejsce.
Umyj szybę i zostaw do wyschnięcia
Rozlany olej zetrzyj, ale na oringu zostaw cienką warstwę - bez niej uszczelnienie przecieka.
Złóż w odwrotnej kolejności
Oring w rowek, szyba na oring, ramka na szybę. Nakręć wszystkie cztery śruby, zanim dokręcisz którąkolwiek, i nie dokręcaj na siłę - szyba pęka.
Przechowywanie
Przechowuj pompę pustą, z zaślepionymi króćcami, w suchym i czystym miejscu, bez długiej ekspozycji na słońce. Obudowę przetrzyj wilgotną szmatką; nie używaj rozpuszczalników. Zużyty olej oddaj do utylizacji zgodnie z przepisami lokalnymi.
7. Rozwiązywanie problemów
Objaw
Co zrobić
Pompa nie schodzi do zadanej próżni
Sprawdź po kolei: balast zamknięty (dźwignia pionowo, żółta dioda zgaszona); olej świeży, poziom między MIN a MAX; zaślepki króćców szczelne; jak najmniej połączeń, każde sprawdzone pod kątem nieszczelności; węże przystosowane do próżni, bez popychaczy rdzeni; brak przewężeń między pompą a układem; wakuometr we właściwym miejscu i dokładny. Sprawdź też, czy wydajność pompy odpowiada wielkości układu - od niej zależy czas zejścia. Potem szukaj nieszczelności instalacji: węży, złączek i uszczelek. Na mokrym układzie zrób próżniowanie trójkrotne z przełamaniem suchym azotem.
Z wylotu leci mgła olejowa
Lekka mgła jest normalna - strumień powietrza porywa olej po drodze przez pompę. Wąż na króćcu zdalnego wylotu ogranicza mgłę. Na dużych układach z długim czasem próżniowania wysokie ciśnienie utrzymuje się dłużej i mgła bywa obfita; uzupełniaj wtedy olej, gdy ubywa go za dużo.
Wskazanie próżni rośnie po odcięciu układu
Sprawdź, czy wakuometr jest po stronie instalacji, a nie po stronie pompy. Oprawa trzyportowa z dwoma zaworami nie zmierzy próżni układu przy zamkniętych zaworach - użyj zaworu odcinającego na trzecim porcie. Jeśli wakuometr stoi dobrze, a wskazanie rośnie, szukaj nieszczelności układu; sprawdź też uszczelkę przyłącza, ma być cała i równo przylegać.
Silnik nie rusza po włączeniu
VP833 i VPX33 mają miękki rozruch - powolne nabieranie obrotów na mrozie jest normalne. Zimny albo zanieczyszczony olej gęstnieje: wlej świeży olej Fieldpiece, rozgrzej pompę i olej w samochodzie albo otwórz na kilka sekund nieużywany króciec do atmosfery. Sprawdź też napięcie źródła i przedłużacz: do 15 m, co najmniej 2,5 mm². Jeśli zadziałało zabezpieczenie termiczne silnika, poczekaj, aż pompa ostygnie do temperatury pracy, i ustal, dlaczego się przegrzała - zwykle przez zbyt duże obciążenie. Uszkodzony silnik jest do wymiany. Producent odradza też zasilanie z gniazda za wyłącznikiem różnicowoprądowym: obwód może zadziałać i przerwać próżniowanie.
Pompa hałasuje głośniej niż zwykle
Duże obciążenie, luźne przedmioty w obudowie, poluzowane śruby mocowania silnika, zły olej albo nieszczelności na połączeniach. Zużyte łożyska silnika oznaczają wymianę silnika.
Podświetlenie wziernika nie świeci
Sprawdź przewód, gniazdo i zgodność napięcia z wersją pompy. Jeśli pompa rusza, a podświetlenie nie świeci, moduł LED jest do wymiany.
Olej wycieka spod podstawy
Zwykle to olej rozlany przy wlewie, który spłynął przez obudowę. Wytrzyj i nalewaj ostrożniej.
VP633 - AC 1/2 HP; VP833 i VPX33 - bezszczotkowy DC 3/4 HP
Prędkość obrotowa
VP633 - 2866 obr./min przy 50 Hz; VP833 i VPX33 - 2500 obr./min
Korpus pompy
VPX33 - stop aluminium z powłoką EPO
Czynniki chłodnicze
A1, A2L i A3
Czynniki wykluczone
R-702 (wodór), R-717 (amoniak)
Króćce wlotowe
4 w jednej linii: 1 × 1/4", 2 × 3/8", 1 × 1/2"
Zasilanie
VP633 - 110 / 230 V AC 50 Hz, przełącznik SOURCE VOLTAGE; VP833EU i VPX33EU - 230 V AC 50 Hz
Prąd znamionowy
VP633 - 5 A przy 110 V AC, 2 A przy 230 V AC; VP833EU i VPX33EU - 2 A przy 230 V AC
Moc znamionowa
VP633 - 550 W przy 110 V, 460 W przy 230 V; VP833EU i VPX33EU - 460 W przy 230 V
Pojemność oleju
237 ml (8 oz)
Rodzaj oleju
olej do pomp próżniowych Fieldpiece (OIL8X3), wysoko rafinowany, dobrany do uszczelniania i smarowania tych pomp
Spust oleju
zawór kulowy, podniesiony nad podstawę
Podświetlenie oleju
niebieska dioda LED
Wymiary
201 × 296 × 406 mm (7,9 × 11,7 × 16,0")
Masa bez oleju
VP633 - 15 kg; VP833 - 13 kg; VPX33 - 12 kg
Środowisko pracy
0 °C do 40 °C
Stopień ochrony
IP20
Hałas wg EN ISO 2151:2008
poziom ciśnienia akustycznego na stanowisku 60,5 dB(A), K = 3 dB(A); poziom mocy akustycznej 72,8 dB(A), K = 3 dB(A)
Dane pochodzą z instrukcji producenta w wydaniu EU/UK. Producent robi też wersje UK na 110 V AC 50 Hz (VP833UK, VPX33UK) - napięcie, prąd i moc swojego egzemplarza sprawdź na tabliczce znamionowej przed podłączeniem. Patenty: www.fieldpiece.com/patents. Specyfikacja może ulec zmianie bez powiadomienia.
9. Gwarancja i serwis
Pompa objęta jest gwarancją na wady materiałowe i wykonawcze przez dwa lata od daty zakupu u autoryzowanego dystrybutora Fieldpiece. Fieldpiece wymieni lub naprawi wadliwy egzemplarz, według własnego wyboru, po potwierdzeniu wady.
Gwarancja nie obejmuje uszkodzeń powstałych wskutek nadużycia, zaniedbania, wypadku, nieautoryzowanej naprawy, przeróbki ani użytkowania niezgodnego z przeznaczeniem. Praca pompy bez oleju uszkadza ją i unieważnia gwarancję.
Wszelkie gwarancje domniemane wynikające ze sprzedaży produktu Fieldpiece, w tym domniemane gwarancje przydatności handlowej i przydatności do określonego celu, są ograniczone jak powyżej. Fieldpiece nie odpowiada za utratę możliwości korzystania z urządzenia ani za inne szkody uboczne lub następcze, koszty i straty ekonomiczne, ani za roszczenia z tego tytułu. Przepisy lokalne i krajowe mogą się różnić - powyższe ograniczenia lub wyłączenia mogą cię nie dotyczyć.
Serwis w Polsce
Zgłoszenia gwarancyjne i serwisowe prowadzi dystrybutor: 4REF sp. z o.o., ul. Andersa 38, 15-113 Białystok, ue.fer4@kob , 58 00 888 58 84+ . Przed wysyłką skontaktuj się z nami, żeby ustalić tryb naprawy. Poza Polską gwarancję prowadzi lokalny dystrybutor Fieldpiece; jego adres znajdziesz na fieldpiece-europe.com/store-locator.
10. Zgodność i certyfikaty
Przestrzenie zagrożone wybuchem
strefa 2 (kategoria 3G); oznaczenie II 3 G Ex ic ec nC h IIB T4 Gc
Temperatura otoczenia dla certyfikacji
0 °C ≤ TAMB ≤ +40 °C
Certyfikat badania typu
QPS 25ATEX0005 X, wydanie 0 z 16.09.2025 (modele VP633EU, VP833EU, VPX33EU)
Jednostka notyfikowana
QPS Europe B.V., Anthonie Fokkerstraat 10, 3772 MR Barneveld, Holandia
Warunki szczególne stosowania (X)
przestrzegaj ostrzeżeń i uwag z tej instrukcji; przewód zasilający najpierw wepnij i zablokuj w pompie, dopiero potem włóż wtyczkę do gniazda
EN IEC 60079-0:2018, EN IEC 60079-7:2015+A1:2018, EN 60079-11:2012, EN IEC 60079-15:2019, EN ISO 80079-36:2016, EN ISO 80079-37:2016
Normy maszynowe
EN 60335-1:2012+A15:2021, EN 1012-2:1996+A1
Normy EMC
VP633EU - EN IEC 61000-6-3:2021, EN IEC 61000-6-1:2019; VP833EU i VPX33EU - EN IEC 61000-6-2:2019, EN IEC 61000-6-4:2019
Norma RoHS
EN IEC 63000:2018
UKEX (wersje UK)
BS EN IEC 60079-0:2018, BS EN IEC 60079-7:2017/A1:2018, BS EN 60079-11:2012, BS EN 60079-15:2010, BS EN ISO 80079-36:2016, BS EN ISO 80079-37:2017
Hałas
EN ISO 2151:2008
Pozostałe oznaczenia
CE · UKCA · WEEE (zużyty sprzęt elektryczny i elektroniczny) · RoHS (ograniczenie substancji niebezpiecznych)
Sprzęt oznaczony symbolem WEEE nie może być wyrzucany z odpadami komunalnymi. Przekaż go do punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego. Zużyty olej przekaż do utylizacji oddzielnie, zgodnie z przepisami lokalnymi.
Deklarację zgodności UE pobierzesz ze strony producenta: fieldpiece-europe.com/products/atex-rated-vacuum-pumps, wybierz model i otwórz zakładkę Downloads. Dokumentację techniczną przechowuje Fieldpiece Instruments B.V., Edisonstraat 65, 7006 RB Doetinchem, Holandia.
