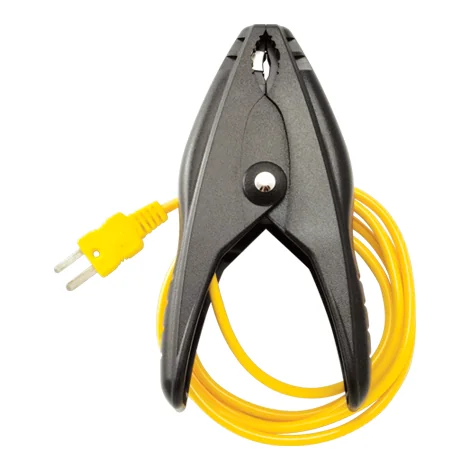

Zacisk rurowy z termoparą do rur 1/8"–3/4"
Zapinasz zacisk na cienkiej rurce - od 3,2 do 19,1 mm - i mierzysz temperaturę linii bez taśmy i opasek.
Do czego to jest
Sprawdzasz temperaturę na filtrze osuszaczu albo na kapilarze i zwykły zacisk rurowy się na nich nie domyka. ATC1R obejmuje rury o średnicy zewnętrznej od 3,2 do 19,05 mm (1/8"–3/4"), więc mierzysz na cienkich przyłączach bez taśmy i opasek, a czujnik jest odizolowany od otoczenia i pokazuje temperaturę samej rury, nie powietrza wokół niej.
Zakres to od −46 °C do 125 °C, dokładność samej termopary typu K wynosi ±2,2 °C, a po kalibracji w terenie ±0,5 °C. Odczyt stabilizuje się poniżej 30 s. Wtyk mini typu K wchodzi w każdy miernik z gniazdem termopary K, w tym w ST4 i w oprawy zaworowe SMAN®. Instrukcja producenta nie podaje wymiarów, masy ani długości przewodu tego zacisku, a instrukcja i strona producenta nie wymieniają dla niego znaków zgodności.
ATC1R bierz na najmniejsze średnice w rodzinie. Od 9,5 mm w górę typową linię ssawną i cieczową obejmie TC24, a rurę ssawną agregatu do 104,78 mm - TC48 z odczytem po 3 s.
Rury 3,2–19,05 mm (1/8"–3/4") - kapilary, filtry osuszacze i cienkie przyłącza, na których TC24 się nie zamyka.
Czujnik w zacisku jest odizolowany od otoczenia, więc wskazanie idzie z metalu rury.
Po kalibracji w terenie ±0,5 °C, przy ±2,2 °C samej termopary typu K; TC24 i TC48 schodzą do ±0,6 °C.
Czas stabilizacji poniżej 30 s w zakresie od −46 °C do 125 °C.
Wtyk mini typu K wchodzi w gniazdo termopary K w oprawie zaworowej i w mierniku ST4.
Dane techniczne
Dokumenty
Producent nie udostępnia dokumentacji dla tego przyrządu. Napisz do nas - sprawdzimy, czy jest coś w wersji papierowej.
