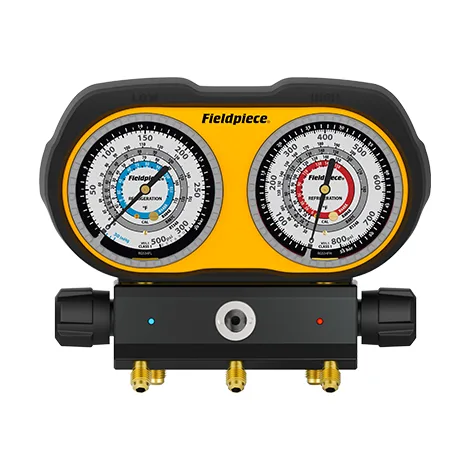

SMAN® Oprawa zaworowa analogowa 3-portowa (R-448A, R-404A, R-407C, R-134a)
Tarcze wyskalowane pod R-448A, R-404A, R-407C i R-134a - przy szafie chłodniczej czytasz temperaturę nasycenia bez przeliczania. Trzy porty z wymiennymi przyłączami 1/4" i 5/16".
Do czego to jest
Przy ladzie chłodniczej i w komorze mroźniczej czytasz temperaturę nasycenia R-448A, R-404A, R-407C i R-134a wprost ze skali, bez tabeli i bez przeliczania poślizgu w pamięci. Przy R-407C ma to znaczenie, bo poślizg mieszaniny przekracza 6 K - dlatego skala jest wydrukowana pod ten konkretny czynnik, a nie pod dowolny.
Blok jest ten sam co w całej serii: 55 bar (800 psig), tarcze klasy 1A o dokładności ±1 % pełnej skali, tarcza wysoka 0–55 bar, niska od −1 do 34 bar z zabezpieczeniem do 20 bar. Trzy porty 1/4" SAE flare z wymiennymi gniazdami 1/4" i 5/16", masa 1,47 kg, praca od −20 °C do 50 °C, walizka z komorą na węże w komplecie. Zapasowe manometry do tego wariantu mają kody RGS34CH (strona wysoka) i RGS34CL (niska).
Trzy porty wystarczą, gdy pompę wpinasz do środkowego portu przez zawór odcinający; czteroportowa GS434C ma osobny port próżni 3/8". Jeśli tą samą oprawą wchodzisz na układ z innym czynnikiem, przedmuchaj blok i węże azotem, a przy częstej pracy płucz go co 2–4 tygodnie około 7 ml alkoholu izopropylowego.
Cztery pierścienie temperatury nasycenia: R-448A, R-404A, R-407C i R-134a - czynniki witryn, komór i agregatów sklepowych.
Skala jest wydrukowana pod ten czynnik, więc przy poślizgu przekraczającym 6 K nie mylisz punktu rosy z punktem pęcherzyków.
Dokładność ±1 % pełnej skali, zakres wysokiej 0–55 bar, niskiej od −1 do 34 bar z zabezpieczeniem przeciążeniowym 20 bar.
Manometry zamienne RGS34CH i RGS34CL, gniazda węży z kompletu RGSH7, zawory i uszczelki z zestawu naprawczego RSMANK6 albo RSMANK8.
Oprawa waży 1,47 kg i jedzie w twardej walizce z osobną komorą na węże.
