Piąty przegląd tego dnia, dach, wiatr, rękawice. Z tarczy analogowej odczytujesz ciśnienie, szukasz na niej skali właściwego czynnika, mierzysz temperaturę rury osobnym termometrem i odejmujesz w pamięci. Trzy minuty i cztery miejsca, w których można się pomylić - a to jeden komplet pomiarów z dwóch, które robisz na każdym urządzeniu. Cyfrowa oprawa zaworowa podaje przegrzanie i dochłodzenie od razu. Poniżej rachunek, kiedy ta różnica się zwraca, i cztery sytuacje, w których analog dalej wygrywa.
Trzy generacje w jednej torbie
| Generacja | Co daje | Czego nie daje |
|---|---|---|

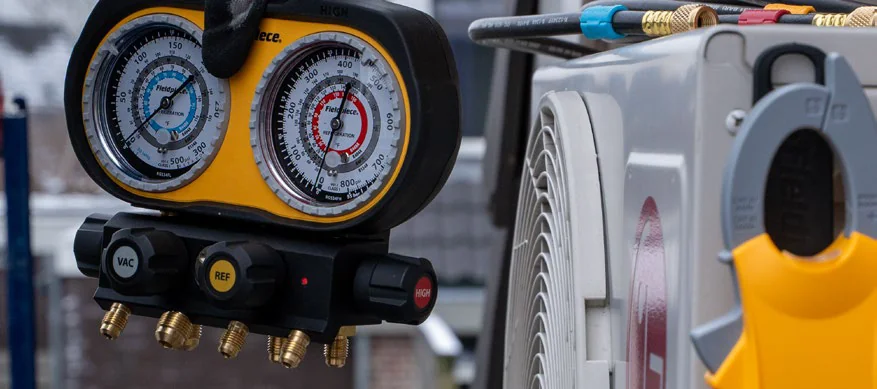

| Analogowa oprawa zaworowa z blokiem SMAN® | ciśnienie, wziernik przepływu, odporność na upadek | temperatury, obliczeń, zapisu |
| Cyfrowa oprawa zaworowa | ciśnienie, temperatura, przegrzanie i dochłodzenie liczone na bieżąco, próżnia | pracy bez zasilania, pracy w strefie ATEX |
| Sondy bezprzewodowe Job Link® | pomiar w punktach oddalonych, raport PDF | zaworów - nadal potrzebujesz bloku do napełniania |
Co zyskujesz na cyfrze
Cyfrowa oprawa zaworowa ma wgraną charakterystykę ponad siedemdziesięciu czynników. Wpisujesz R-454B, podpinasz zaciski rurowe i masz przegrzanie oraz dochłodzenie na wyświetlaczu - bez tabeli ciśnienie-temperatura i bez liczenia poślizgu temperaturowego mieszaniny zeotropowej w pamięci. SM382VINT ma trzy porty 1/4", SM482VINT dokłada czwarty port 3/8" pod pompę próżniową, dzięki czemu nie przekładasz węży między próżnią a napełnianiem.
- maksymalne ciśnienie bloku 60 bar - zakres na R-410A, R-32 i R-454B z zapasem;
- odporność IP55 i praca od −10 °C do 50 °C;
- port USB-C do logów i aktualizacji charakterystyk czynników;
- łączność Job Link® o zasięgu 305 m - sondy z drugiego końca obiektu widać na wyświetlaczu oprawy;
- wbudowany wakuometr 50–9999 mikronów, więc próżnię i test zaniku robisz tym samym przyrządem.
Kiedy analog jest lepszym wyborem
Analogowa oprawa zaworowa nie ma baterii, nie ma menu i nie boi się mrozu. Tarczę dobierasz raz, pod czynniki, na których faktycznie pracujesz - skala temperatury nasycenia jest na niej wydrukowana i nie da się jej przełączyć.
| Robota | Model | Skale na tarczy |
|---|---|---|
| Klimatyzacja i pompy ciepła | GS322C | R-22, R-32, R-454B, R-410A |
| Chłodnictwo komercyjne | GS334C | R-448A, R-404A, R-407C, R-134a |
| Czynniki palne klasy A3 | GS329C | R-600, R-600a, R-1270, R-290 |
- praca w strefie zagrożenia wybuchem, gdzie przyrządy elektroniczne są wykluczone;
- roboty, przy których blok wisi na instalacji przez wiele godzin - analog nie rozładuje się w połowie;
- drugi komplet do auta, żeby nie wozić jednego przyrządu na wszystkie zlecenia;
- szkolenie: na analogu widać poślizg i przeliczanie skali, na cyfrze wynik pojawia się bez zrozumienia.
Skala temperatury na tarczy dotyczy wyłącznie czynników na niej wydrukowanych. Odczytanie temperatury nasycenia R-454B ze skali R-410A daje błąd rzędu kilku kelwinów i przechodzi wprost na błędne napełnienie układu.
Rachunek czasu
Policz to na jednym zleceniu serwisowym. Odczyt ciśnienia, wyszukanie temperatury nasycenia w tabeli, pomiar temperatury rury termometrem, odjęcie - cztery minuty na jeden komplet pomiarów. Cyfrowa oprawa z zaciskami robi to samo w kilkanaście sekund i pokazuje obie wartości naraz, więc reakcję układu na zmianę nastawy widzisz od razu, a nie po ponownym przeliczeniu.
| Czynność | Analog + termometr | Cyfrowa oprawa zaworowa |
|---|---|---|
| Pomiar przegrzania | 3–4 min | odczyt ciągły |
| Pomiar dochłodzenia | 3–4 min | odczyt ciągły |
| Zmiana czynnika w obliczeniach | nowa tabela, nowa tarcza | wybór z listy 70+ czynników |
| Test zaniku próżni | osobny wakuometr | wbudowany, 50–9999 mikronów |
| Raport dla klienta | przepisanie z kartki | PDF z aplikacji Job Link® |
A gdzie w tym sondy bezprzewodowe
Sondy nie zastępują bloku zaworowego - zastępują węże do przyrządu. Zestaw JL3KR4INT to dwie sondy ciśnienia i dwa zaciski rurowe; podpinasz je do układu, a odczyt masz w telefonie albo w oprawie. Sens pojawia się tam, gdzie punkty pomiarowe dzieli piętro albo dach: przy jednostce zewnętrznej na dachu i wewnętrznej na parterze oszczędzasz kilka wejść po drabinie na każdą zmianę nastawy.
Dokładność: skąd bierze się różnica
Tarcza klasy przyrządowej ma błąd 1–1,6 % zakresu. Przy tarczy do 40 bar to nawet pół bara, a pół bara przy R-410A oznacza około 2,5 K błędu w temperaturze nasycenia - więcej, niż wynosi całe okno prawidłowego dochłodzenia. Przetwornik cyfrowy trzyma ±0,07 bar do 13,78 bar, ale wymaga zerowania na powietrzu przed pomiarem, bo dryf zerowy narasta z czasem i z temperaturą.
- zeruj przetworniki przy otwartych portach, na powietrzu, przed podpięciem do układu;
- tarczę analogową sprawdzaj tak samo: wskazówka poza zerem oznacza przyrząd do regulacji;
- nie porównuj odczytów z dwóch przyrządów przy różnej temperaturze otoczenia - poza zakresem odniesienia przetwornik gubi 0,1 swojej dokładności na każdy kelwin;
- po upadku bloku sprawdź zero, niezależnie od tego, czy coś widać na obudowie.
Osobna sprawa to trwałość. Blok SMAN® w obu wersjach jest ten sam i to on decyduje o żywotności przyrządu: zawory, tłoki i uszczelki wymieniasz z zestawu naprawczego RSMANK6 albo RSMANK8, zamiast kupować nowy komplet. Elektronika psuje się rzadziej niż mechanika zaworów, więc naprawialność bloku znaczy tu więcej niż przekątna wyświetlacza.
Praktyczny układ dla serwisu, który robi i klimatyzację, i chłodnictwo: jedna cyfrowa oprawa zaworowa jako narzędzie podstawowe, jedna analogowa ze skalą pod czynniki palne i komplet sond bezprzewodowych do przeglądów. Trzy przyrządy zamiast jednego uniwersalnego, bo takiego po prostu nie ma.
