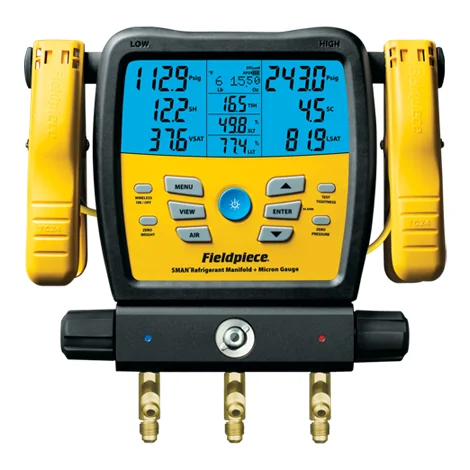

SMAN® Cyfrowa oprawa zaworowa 3-portowa z wakuometrem i zaciskami

Bo wilgoć w układzie dalej odparowuje, a pompa jej już nie odbiera. Przy pracującej pompie odparowanie było kompensowane na bieżąco; po wyłączeniu para wodna podnosi ciśnienie.

Druga przyczyna to olej trzymający wilgoć w wężu do oprawy albo w samym bloku zaworowym.

Daj układowi czas na ustabilizowanie się - im większa objętość instalacji, tym dłużej. Jeśli wskazanie rośnie bez końca i nie chce się zatrzymać, masz nieszczelność, a nie wilgoć.

Bo odciąłeś wakuometr od instalacji. Od tego momentu mierzysz już tylko to, co jest w bloku zaworowym i w wężu do pompy - a nie stan układu.

Żeby ocenić instalację, zamknij zawór odcinający pompę, a stronę wysoką i niską zostaw otwartą.

Przepłucz czujniki ciśnienia alkoholem izopropylowym - przez króciec VAC (SM480V, SM482VINT) albo przez środkowy (SM380V, SM382VINT). Nigdy nie wkładaj do czujnika patyczka higienicznego ani żadnego innego przedmiotu: uszkodzisz czujnik.

1. Otwórz wszystkie zawory i zaślep wszystkie króćce oprócz tego, przez który płuczesz.
2. Wlej zakraplaczem albo przez lejek tyle alkoholu izopropylowego, żeby wypłukał zanieczyszczenia.
3. Zaślep króciec i delikatnie potrząśnij oprawą odwróconą do góry nogami.
4. Odwróć z powrotem, otwórz jeden króciec i wylej alkohol.
5. Otwórz wszystkie króćce i zostaw czujniki do wyschnięcia - zajmuje to około godziny.

Jeśli objaw nie ustąpił, powtórz płukanie. Brud, olej i zanieczyszczenia z instalacji zbierają się w bloku z czasem - to normalne zużycie eksploatacyjne.

Tak. W pamięci SM380V i SM480V jest ponad 70 czynników używanych w chłodnictwie i klimatyzacji, a w nowszych SM382VINT i SM482VINT ponad 80 - A2L i A3 wliczone. Pełną listę masz w instrukcji obsługi.

Instrukcja stawia przy tym dwa warunki: uziem przyrząd przed pomiarem na czynniku palnym i nie pracuj nim w pobliżu substancji wybuchowych. Sama oprawa nie jest przyrządem w wykonaniu przeciwwybuchowym.

Blok zaworowy wytrzymuje 65 bar (940 psig), a czujnik ciśnienia mierzy do 60 bar (870 psig). Pomiar próżni: 50–9999 mikronów.

Karta katalogowa i knowledge center producenta podają w tym miejscu 800 psig (55 bar) oraz 1–10 000 mikronów. Instrukcja dołączona do przyrządu mówi inaczej i to jej się trzymamy, bo to ona jest dokumentem, na którym pracujesz.

„- - - -" znaczy, że oprawa nie ma danych do obliczenia: sprawdź, czy termopara jest wpięta we właściwe gniazdo (SLT do przegrzania, LLT do dochłodzenia) i czy wybrany czynnik zgadza się z układem.

„Below Typical Range" pojawia się, gdy wynik wychodzi ujemny - zwykle przy odpiętej termoparze albo złym czynniku. Jeśli oba są w porządku, układ faktycznie nie ma przegrzania albo dochłodzenia.

Żeby sprawdzić, czy sama oprawa liczy poprawnie:

1. Wepnij termoparę w gniazdo LLT i ustaw czynnik R-113 - oprawa powinna policzyć dochłodzenie.
2. Wepnij termoparę w gniazdo LLT i ustaw czynnik R-407F - oprawa powinna policzyć przegrzanie.

Najczęściej przez nieszczelne uszczelki węży, zużyty olej w pompie albo odczyt przy pracującej pompie - wtedy widzisz próżnię pompy, a nie układu.

Sprawdź uszczelki węży, wymień olej w pompie, odizoluj pompę przed odczytem i wyczyść czujnik próżni alkoholem izopropylowym (patrz „Jak wyczyścić oprawę zaworową").

„No signal" - brak sygnału. Oprawa nie odbiera danych ze źródła potrzebnego do policzenia przegrzania docelowego.

Butlą ze świeżym czynnikiem, która stała nieruszana w stałej temperaturze co najmniej 24 godziny. Bez tego nie masz punktu odniesienia i kalibracja nie ma sensu. Typowy serwis jej nie wymaga.

1. Skalibruj termoparę kulkową w gnieździe ODDB, w wodzie z lodem.
2. Podłącz butlę do króćca strony wysokiej albo niskiej, w miejscu, w którym stała.
3. Zaślep dwa nieużywane króćce.
4. Wybierz na oprawie czynnik, który jest w butli.
5. Przyklej taśmą kulkę termopary w połowie wysokości butli.
6. Naciśnij VIEW, jeśli nie widzisz ODDB.
7. Otwórz oba zawory oprawy, potem zawór butli. Ciśnienie po stronie wysokiej i niskiej powinno być takie samo.
8. Odczekaj, aż ciśnienia i temperatura ODDB się ustabilizują.
9. Wejdź w MENU, wybierz Adv Pressure Cal i naciśnij ENTER. Każdy czujnik pokaże „Good" albo „Err".

„Err" oznacza, że ciśnienie było niższe niż 10 psig albo odbiegło o więcej niż 3 psig od wartości z tablicy P-T: sprawdź, czy butla nie jest pusta, czy zawory są otwarte, czy termopara siedzi w ODDB i czy wybrany czynnik zgadza się z zawartością butli.

Ponad 70 w SM380V i SM480V, ponad 80 w SM382VINT i SM482VINT - w tym A2L i A3. Pełna lista jest w instrukcji obsługi, w danych technicznych - instrukcję znajdziesz na karcie produktu, w zakładce Dokumenty.

Kolejne czynniki dochodzą z aktualizacjami oprogramowania oprawy.

• JL3RH - sonda psychrometryczna;
• JL3PC - zacisk rurowy;
• JL3LC - zacisk rurowy do dużych średnic;
• MG44 - wakuometr;
• SR47, SRS3, SRS3EC - wagi chłodnicze.

305 m (1000 stóp) w linii wzroku, na paśmie 2,4 GHz. Przeszkody między sondą a odbiornikiem skracają ten dystans.
