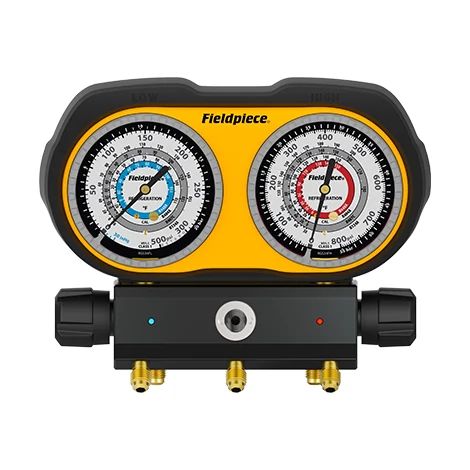

Na zdjęciu oprawa trzyportowa z tej samej rodziny. Tarcze GS329C mają podziałkę dla R-290, R-600, R-600a i R-1270.

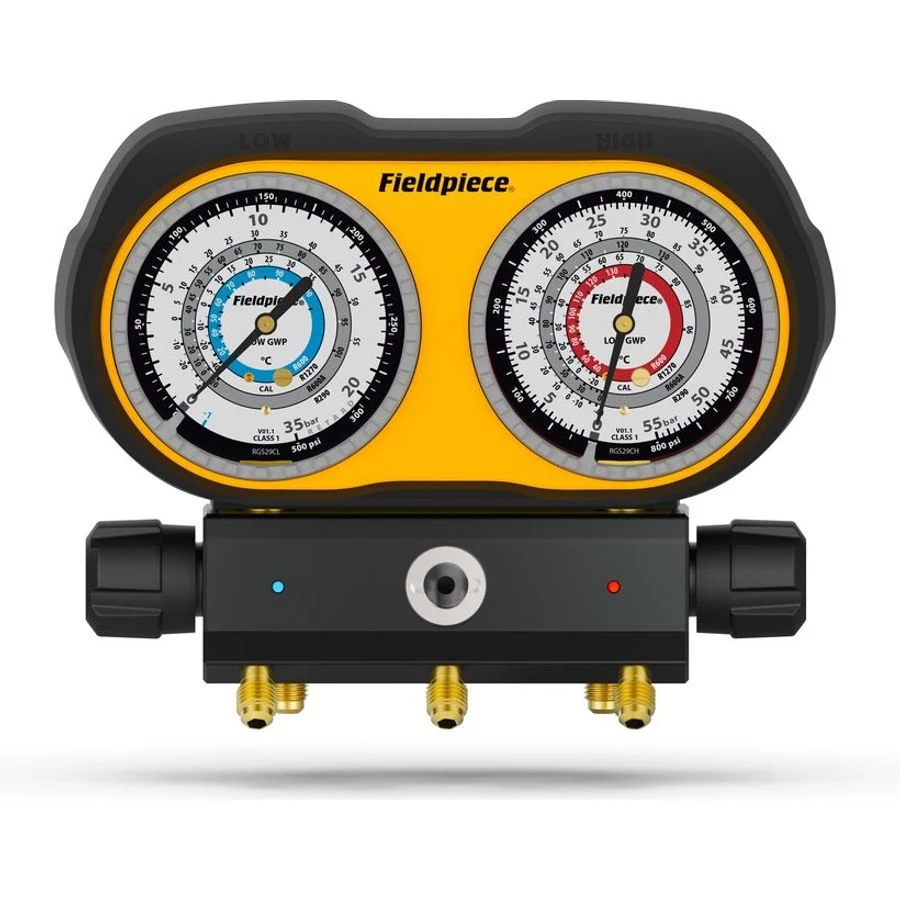

Do czynników palnych A2L i A3. SMAN® Oprawa zaworowa analogowa 3-portowa (R-600, R-1270, R-600a, R-290)
Tarcze wyskalowane pod propan i izobutan, więc przy pompie ciepła na R-290 nie przeliczasz ciśnień z obcej skali. Blok bez elektroniki i baterii, wymienne przyłącza 1/4" i 5/16".
Do czego to jest
Do instalacji na R-290 wchodzisz przyrządem, który nie ma ani jednego elementu elektrycznego: żadnej baterii, żadnego wyświetlacza, żadnego nadajnika. Tarcze mają skalę pod R-600, R-1270, R-600a i R-290, więc przy pompie ciepła na propanie odczytujesz temperaturę nasycenia z właściwego pierścienia, zamiast przeliczać ciśnienia z obcej skali.
Seria GS nie podlega dyrektywie ATEX 2014/34/UE i nie jest nią oznaczona - producent oświadczył w lutym 2026, że oprawa nie ma własnych źródeł zapłonu ani części ruchomych napędzanych inaczej niż ręką technika. To nie zwalnia z procedur dla czynników palnych: pracuj w miejscu wentylowanym, z co najmniej czterema wymianami powietrza na godzinę, uziem siebie i sprzęt, żeby rozładować ładunek elektrostatyczny, i chroń oprawę przed uderzeniem, bo uderzenie może dać iskrę. Granicę strefy zagrożenia wyznacza producent urządzenia w dokumentacji techniczno-ruchowej, nie serwisant na obiekcie.
Trzy porty 1/4" SAE flare z wymiennymi gniazdami 1/4" i 5/16", blok na 55 bar (800 psig), tarcze klasy 1A o dokładności ±1 % pełnej skali, masa 1,47 kg, praca od −20 °C do 50 °C. Trzyportową bierz, gdy pompę wpinasz do środkowego portu przez zawór odcinający; czteroportowa GS429C ma tę samą skalę A3 i osobny port próżni 3/8". Zapasowe manometry: RGS29CH i RGS29CL.
Cztery pierścienie temperatury nasycenia: R-600, R-1270, R-600a i R-290, więc przy propanie nie liczysz nic z obcej skali.
Blok bez baterii, wyświetlacza i nadajnika; cyfrowa oprawa i sondy Job Link® nie mają certyfikatu ATEX, a seria GS nie podlega dyrektywie 2014/34/UE.
Brak zasilania oznacza, że oprawa wisi na instalacji przez wielogodzinną próbę szczelności bez ładowania czegokolwiek.
Obrotowy znacznik ciśnienia ustawiony na wskazówce pokazuje spadek bez zapisywania liczb; przy odczycie uwzględnij zmianę temperatury.
Dokładność ±1 % pełnej skali, blok na 55 bar (800 psig), strona niska z zabezpieczeniem przeciążeniowym 20 bar.
