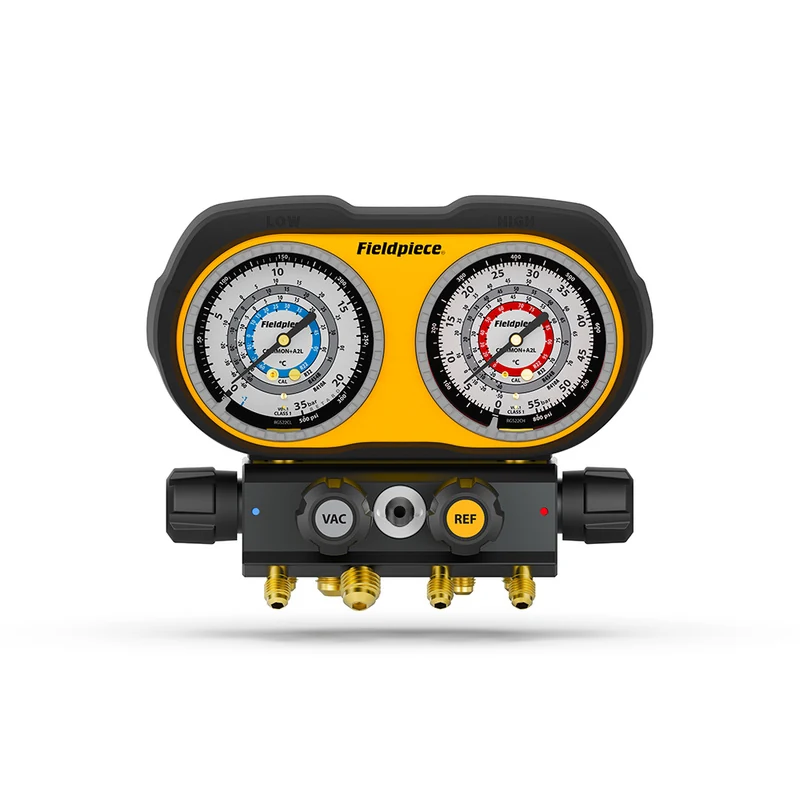

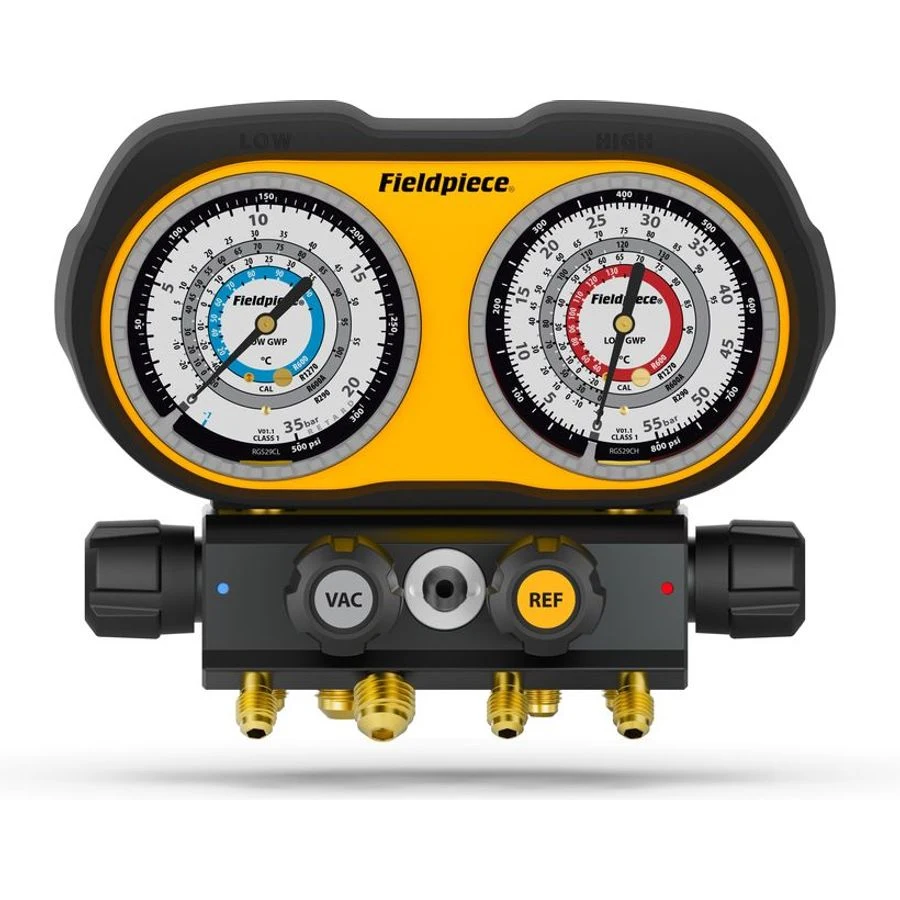

SMAN® Oprawa zaworowa analogowa 4-portowa (R-600, R-1270, R-600a, R-290)

Na montażu pompy ciepła z R-290 pompa próżniowa zostaje na porcie VAC 3/8" od początku do końca, a butla czeka na porcie REF: kiedy próżnia zejdzie i przejdzie próbę zaniku, napełniasz bez rozkręcania zestawu. Tarcze mają skalę pod R-600, R-1270, R-600a i R-290, a w bloku nie ma ani jednego elementu elektrycznego, więc do strefy z czynnikiem palnym wchodzisz tym samym przyrządem, którym mierzysz na zewnątrz.

Seria GS nie podlega dyrektywie ATEX 2014/34/UE - producent oświadczył w lutym 2026, że oprawa nie ma własnych źródeł zapłonu. Procedury dla czynników palnych obowiązują dalej: wentylacja z co najmniej czterema wymianami powietrza na godzinę, uziemienie siebie i sprzętu, ochrona oprawy przed uderzeniem, a po odzysku przepłukanie układu czystym azotem, zanim go otworzysz. Pompę i stację odzysku wpinaj do sprawnego uziemionego gniazda, przewód najpierw do urządzenia, a dopiero potem do sieci.

Trzy porty 1/4" SAE flare plus czwarty 3/8" na próżnię, przelot bloku 3/8" (9,53 mm), blok na 55 bar (800 psig), tarcze klasy 1A o dokładności ±1 % pełnej skali, masa 1,79 kg, praca od −20 °C do 50 °C. Czwarty port bierz, gdy robisz montaże i próżniujesz; do samych odczytów przy istniejącej instalacji trzyportowa GS329C ma tę samą skalę A3 i waży 1,47 kg.
