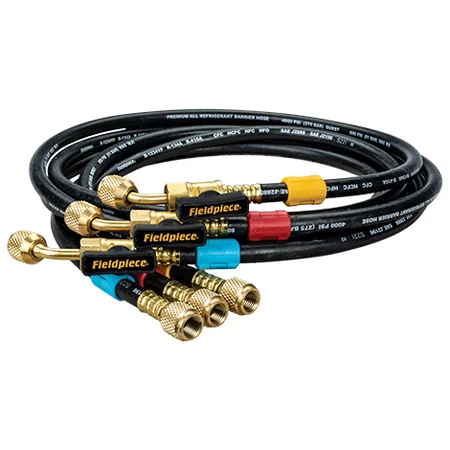

Do czynników palnych A2L i A3. Zestaw węży serwisowych 1/4" z zaworami kulowymi
Trzy węże 1,5 m z zaworem kulowym przy końcówce - komplet pod oprawę trzyportową na czynnikach A2L. Ciśnienie robocze 55 bar, rozrywające 276 bar.
Do czego to jest
Trzy węże 1/4" po 1,5 m z zaworem kulowym przy końcówce to komplet, którym obsłużysz trzyportową oprawę zaworową przez cały dzień: podpinasz stronę ssawną, cieczową i butlę, a rozłączasz każdą linię dopiero po zamknięciu zaworu. Przy próbie szczelności azotem zamykasz zawory i odchodzisz od bloku, zostawiając instalację pod ciśnieniem.
Wszystkie trzy węże mają przyłącza 1/4" na 1/4", ciśnienie robocze 55 bar (800 psi) i rozrywające 276 bar (4000 psi). Końcówki są zaciskane pierścieniowo trzykrotnie na całym obwodzie, bariera przenikania odpowiada SAE J2196, a wciskacz rdzenia siedzi w wężu. Producent dopuszcza te węże do czynników klasy A1 i A2L; na klasę A3 dopuszczenia nie ma.
To podstawowy komplet do codziennego serwisu na oprawie ze złączami 1/4". Gdy na obiekcie są porty 5/16", ten sam układ zaworów kulowych ma HR3BM; gdy zamiast odcinania linii zależy ci na minimalnym ubytku przy każdym przepięciu, weź low lossowe HR3C.
Odcinasz linię przy końcówce i dopiero potem odkręcasz przyłącze, zamiast rozłączać wąż 1,5 m pod ciśnieniem.
Po zamknięciu zaworów kulowych odpinasz oprawę zaworową, a instalacja zostaje pod ciśnieniem próbnym.
Trzy węże 1/4" na 1/4" po 1,5 m - strona ssawna, cieczowa i butla obsadzone bez dokupowania czwartego węża.
Robocze 55 bar (800 psi), rozrywające 276 bar (4000 psi), zaciskanie pierścieniowe trzykrotne na całym obwodzie.
Rdzeń Schradera otwiera się przy dokręcaniu; zapas uszczelek i wciskaczy do wymiany w terenie masz w komplecie RHG12.
Dane techniczne
Dokumenty
Producent nie udostępnia dokumentacji dla tego przyrządu. Napisz do nas - sprawdzimy, czy jest coś w wersji papierowej.
