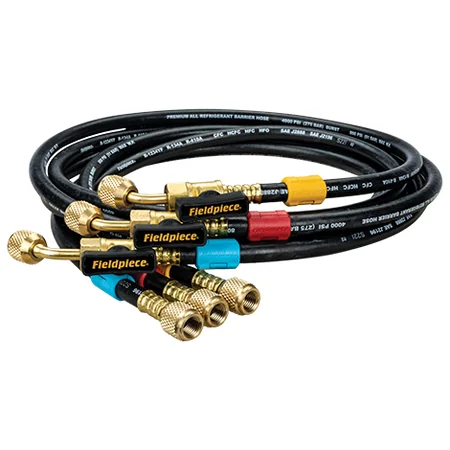

Do czynników palnych A2L i A3. Zestaw węży serwisowych 5/16" z zaworami kulowymi
Zamykasz linię zaworem kulowym przy końcówce, zamiast odkręcać wąż pod ciśnieniem. Przyłącza 5/16" i 1/4", długość 1,5 m, ciśnienie robocze 55 bar.
Do czego to jest
Zamykasz linię zaworem kulowym przy samej końcówce i dopiero wtedy odkręcasz wąż, zamiast rozłączać go pod ciśnieniem nad głową. Dwa węże mają przyłącze 5/16", więc na układzie z portami pod nowe czynniki podpinasz się bez przejściówki, a trzeci wąż zostaje na 1/4" do butli.
Zestaw to dwa węże 5/16" na 1/4" i jeden 1/4" na 1/4", każdy długości 1,5 m, z zaworem kulowym przy końcówce. Ciśnienie robocze wynosi 55 bar (800 psi), rozrywające 276 bar (4000 psi), końcówki są zaciskane pierścieniowo trzykrotnie na całym obwodzie, a bariera przenikania odpowiada SAE J2196. Dopuszczenie obejmuje czynniki klasy A1 i A2L, klasy A3 nie.
Zawór kulowy odcina całą zawartość węża, więc bierzesz ten zestaw do prób szczelności azotem i do odzysku, gdzie liczy się odcięcie linii, a nie sam ubytek przy rozkręcaniu. Jeśli zależy ci głównie na minimalnej stracie czynnika przy przepinaniu, ten sam wymiar 5/16" ma HR3CM z przyłączami low loss; przy portach 1/4" odpowiednikiem tego zestawu jest HR3B.
Zawór kulowy przy końcówce zamyka wąż, więc nie rozłączasz przyłącza pod ciśnieniem i nie gubisz zawartości węża 1,5 m.
Przyłącza 2 × 5/16" na 1/4" i 1 × 1/4" na 1/4" - komplet pod układy na czynnikach A2L z nowymi portami serwisowymi.
Po zamknięciu zaworu azot zostaje w wężu, więc po próbie szczelności odpinasz się bez upuszczania zawartości bloku zaworowego.
Ciśnienie rozrywające 276 bar (4000 psi) i trzykrotne zaciskanie pierścieniowe na całym obwodzie każdej końcówki.
Czynniki klasy A1 i A2L tak, klasa A3 z R-290 i R-600a nie.
Dane techniczne
Dokumenty
Producent nie udostępnia dokumentacji dla tego przyrządu. Napisz do nas - sprawdzimy, czy jest coś w wersji papierowej.
