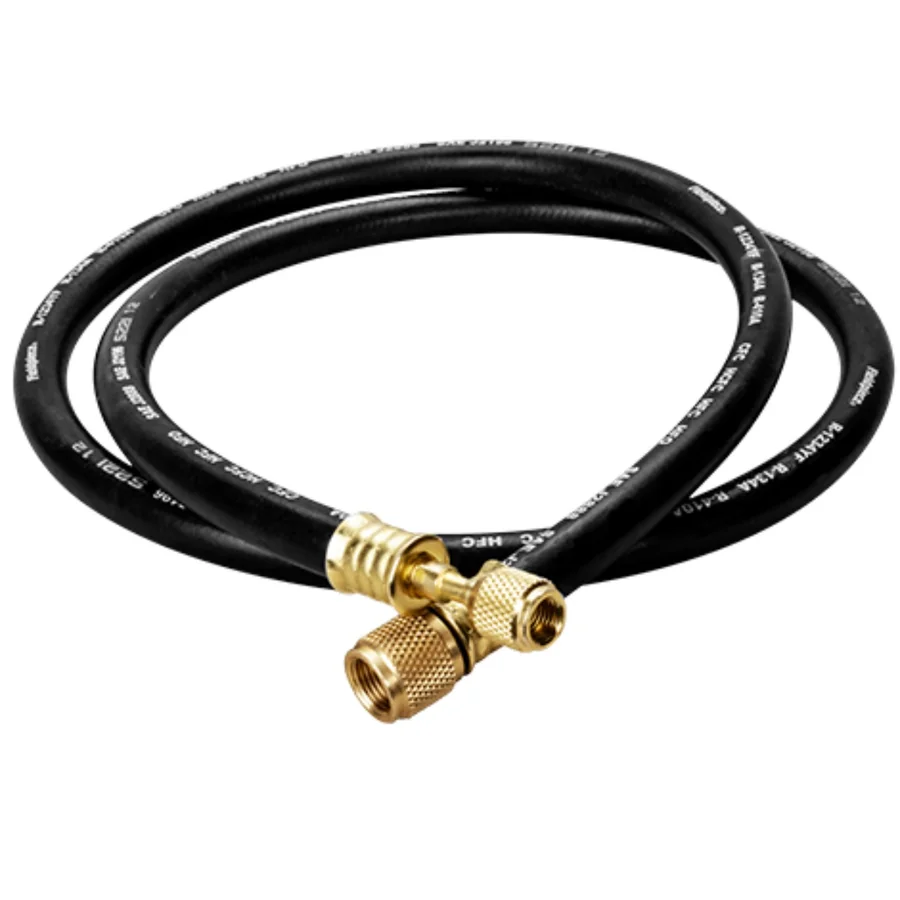

Do czynników palnych A2L i A3. Wąż próżniowy 1/4" × 3/8", 1,5 m
Jeden koniec 3/8" idzie na pompę, drugi 1/4" na port serwisowy, więc nie wkręcasz między nie przejściówki. Długość 1,5 m, ciśnienie robocze 55 bar.
Do czego to jest
Jeden koniec 3/8" idzie na króciec pompy, drugi 1/4" na port oprawy zaworowej albo na port serwisowy, więc nie wkręcasz między nie przejściówki, która daje kolejne dwa miejsca do uszczelnienia. Redukcja jest wbudowana w wąż, a nie dokręcana na kolanie przy jednostce.
Wąż ma 1,5 m długości i przyłącza 1/4" na 3/8", ciśnienie robocze 55 bar (800 psi), rozrywające 276 bar (4000 psi). Końcówki są zaciskane pierścieniowo trzykrotnie na całym obwodzie, bariera przenikania odpowiada SAE J2196, a dopuszczenie obejmuje czynniki klasy A1 i A2L, bez klasy A3. Węże próżniowe kupuje się pojedynczo.
HV1S bierzesz wtedy, gdy oprawa zaworowa albo port serwisowy ma 1/4", a pompa 3/8". Gdy obie strony są w 3/8", weź HV1: przelot 3/8" na całej długości dławi mniej i skraca zejście do zadanego poziomu mikronów.
Przyłącza 1/4" i 3/8" na jednym wężu, więc między pompą a portem nie ma dodatkowego złącza do uszczelnienia.
Strona 3/8" idzie na króciec pompy i przepuszcza więcej niż wąż serwisowy 1/4" wpięty na całej długości.
Ciśnienie rozrywające 276 bar (4000 psi) i trzykrotne zaciskanie pierścieniowe na całym obwodzie każdej końcówki.
Bariera przenikania zgodna z SAE J2196; długość węża to 1,5 m.
Producent dopuszcza czynniki klasy A1 i A2L; czynników klasy A3 dopuszczenie nie obejmuje.
Dane techniczne
Dokumenty
Producent nie udostępnia dokumentacji dla tego przyrządu. Napisz do nas - sprawdzimy, czy jest coś w wersji papierowej.
